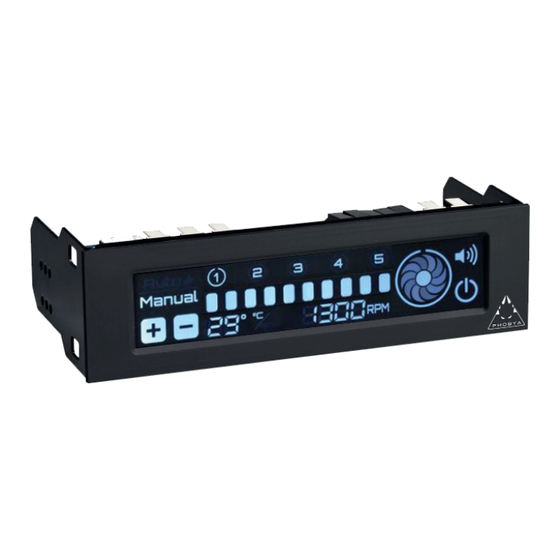

Phobya Touch 530 Anleitung

Lesen Sie diese Anleitung vor der Installation sorgfältig durch. Vor dem Arbeiten an Ihrem PC sichern Sie bitte unbedingt Ihre Daten. Der Fan Controller muss an einer freien Stelle fest im
Gehäuse montiert werden. Stecken Sie niemals Lüfter bei eingeschaltetem PC ein oder aus. Dies kann den Fan Controller oder sogar die PC-Hardware schädigen. Berühren Sie niemals
den Fan Controller oder eines der an den Fan Controller angeschlossenen Geräte im Betrieb.
SPEZIFIKATIONEN:
Abmessungen
Ausgangsleistung
Kanäle
Farbe
DC Input/Output
Lüfteranschlüsse
INBETRIEBNAHME:
Schalten Sie Ihren PC aus und trennen Sie den PC vom Netz. Stellen Sie sicher, dass sich keine Restspannung in Ihrem Körper oder
dem Gehäuse be nden. Am besten tragen Sie Antistatikschuhe und fassen Sie den Fan Controller nur mit Antistatikhandschuhen
an. Vermeiden Sie jeglichen direkten Kontakt zu Bauteilen auf der Platine. Nehmen Sie den Fan Controller aus der Verpackung
und montieren Sie ihn an einer geeigneten Stelle in Ihrem Gehäuse.
A. Auto/Manual Modus Schalter
B. Werte erhöhen und verringern
C. Kanal auswählen
D. On/O Taste
- drei sek. halten um auszuschalten
- Display berühren um anzuschlaten
E. Ton an/aus
F. Fan speed setup toggle
- touch zum Werte verändern
G. RPM anzeige
H. Fahrenheit/Celsius anzeige
- touch zum ändern von
I. Temperatur anzeige/
Alarm Temperatur
Seite 1
Phobya Touch 530 - Fan Controller -
Single Bay 5,25" - black
149 x 42,7 x 70 mm (5,25" Bay)
Bis zu 30 Watt je Kanal
4 Kanäle
Black Anodized
+ 12V (3- Pin Anschlüsse) / 0V- 12V DC
Fünf 3- Pin Anschlüsse
www.phobya.com
