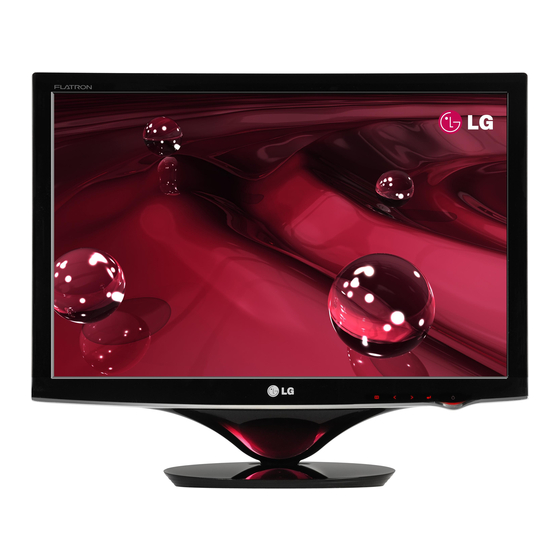

LG W2286L Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. LG Anleitungen
  4. Monitore
  5. W2286L
  6. Bedienungsanleitung
LG W2286L Bedienungsanleitung

LG W2286L Bedienungsanleitung

Vorschau ausblenden

Werbung

Inhaltsverzeichnis

BEDIENUNGSANLEITUNG
LCD-MONITOR
Bitte lesen Sie dieses Handbuch vor der Bedienung des Gerätes
sorgfältig durch und bewahren Sie es zum späteren Nachschlagen
auf.
LCD-MONITOR-MODELLE
W2286L
W2486L
www.lg.com

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für LG W2286L

Inhaltszusammenfassung für LG W2286L

  • Seite 1 BEDIENUNGSANLEITUNG LCD-MONITOR Bitte lesen Sie dieses Handbuch vor der Bedienung des Gerätes sorgfältig durch und bewahren Sie es zum späteren Nachschlagen auf. LCD-MONITOR-MODELLE W2286L W2486L www.lg.com...

  • Seite 2: Wichtige Sicherheitshinweise

    Wichtige Sicherheitshinweise Dieses Gerät wurde so entwickelt und hergestellt, dass Ihre persönliche Sicherheit gewährleistet ist. Unsachgemäßer Gebrauch kann allerdings zur Gefahr eines elektrischen Schlags oder Brands führen. Damit die in diesem Display eingebauten Schutzvorrichtungen ihre Funktion ordnungsgemäß erfüllen, beachten Sie die folgenden Grundregeln für die Installation, Nutzung und Wartung des Geräts.

  • Seite 3: Installation

    Wichtige Sicherheitshinweise Installation Stellen Sie keine Gegenstände auf das Netzkabel bzw. fahren Sie keine Gegenstände darüber, und stellen Sie das Display nicht an einem Ort auf, an dem das Netzkabel beschädigt werden kann. Verwenden Sie das Display nicht in der Nähe von Wasser, wie etwa einer Badewanne, eines Waschbeckens, einer Küchenspüle, eines Waschbehälters, auf nassem Boden oder in der Nähe eines Schwimmbeckens.
  • Seite 4 Wichtige Sicherheitshinweise Reinigung Ziehen Sie den Netzstecker des Displays aus der Steckdose, bevor Sie die Bildschirmoberfläche säubern. Verwenden Sie dazu ein feuchtes (nicht nasses) weiches Mikrofaser-Tuch. Sprühen Sie nicht mit einem Reinigungsspray direkt auf den Bildschirm, da das Spray teilweise in die Gehäuseöffnungen gelangen und Stromschläge verursachen kann.
  • Seite 5 Zubehör !!! Vielen Dank, dass Sie sich für ein Gerät von LGE entschieden haben !!! Überprüfen Sie, ob folgende Teile im Lieferumfang des Monitors enthalten sind. Wenden Sie sich bei fehlenden Teilen an Ihren Händler. Benutzerhandbuch/ Netzkabel Karten (Je nach Land) DVI-D-Signalkabel 15-poliges D-Sub-Signalkabel (Diese Funktion steht nicht in...

  • Seite 6: Anschließen Des Displays

    Anschließen des Displays Bevor Sie das Display in Betrieb nehmen, achten Sie darauf, dass die Stromversorgung zum Gerät, zum Computersystem und zu anderen angeschlossenen Geräten unterbrochen ist. Standfuß anbringen und abnehmen Legen Sie den Monitor mit der Bildschirmseite auf ein weiches Tuch. Überprüfen Sie die Ausrichtung des Standfußsockels und befestigen Sie diesen an der Standfußverbindung.
  • Seite 7 Anschließen des Displays Drehen Sie die Schraube im Uhrzeigersinn, um die Stand Body (Standfußverbindung) am Stand Base(Standfußsockel) zu befestigen. Schraube Ziehen Sie die Schraube mit dem Schraubendreher fest. Legen Sie den Schraubendreher Stellen Sie den Monitor nach der dann flach an. Ständerbefestigung mit der Vorderseite nach vorne auf.

  • Seite 8: Positionieren Des Monitors

    Anschließen des Displays Bevor Sie das Display in Betrieb nehmen, achten Sie darauf, dass die Stromversorgung zum Gerät, zum Computersystem und zu anderen angeschlossenen Geräten unterbrochen ist. Positionieren des Monitors -Stellen Sie den Neigungswinkel nach dem Aufstellen wie gezeigt ein. Stellen Sie die Position des Bildschirms auf unterschiedliche Weise ein, um einen höchstmöglichen Komfort zu erreichen.

  • Seite 9: Anschluss An Einen Pc/Einem Av-Gerät

    Anschließen des Displays Anschluss an einen PC/einem AV-Gerät Bevor Sie das Display in Betrieb nehmen, achten Sie darauf, dass die Stromversorgung zum Gerät, zum Computersystem und zu anderen angeschlossenen Geräten unterbrochen ist. Schließen Sie das Signalkabel an . Ziehen Sie die Rändelschrauben nach dem Anbringen fest, um die Verbindung zu sichern.
  • Seite 10 Anschließen des Displays Halten Sie die Kabel und binden Sie sie mit dem Kabel halter zusammen, wie in der Abbildung gezeigt. Kabel halter Betätigen Sie den Netzschalter ( ) auf dem Bedienungsfeld, um das Gerät einzuschalten. Nach dem Einschalten des Monitors wird die Funktion "Automatische Bildeinstellung"...

  • Seite 11: Bedienelemente Auf Der Vorderseite

    Bedienelemente Bedienelemente auf der Vorderseite 1 2 3 Wählen Sie mit dieser Taste die Menüs KINOMODUS, -Taste AUTOMAT. HELLIGKEIT, ZEIT-STEUERUNG, LIVESENSOR oder SMART. Weitere Hinweise finden Sie auf Seite 16. Betätigen Sie diese Taste, um die Option EZ ZOOMING, 4:3 -Taste BREITBILD oder PHOTO EFFECT für den D-SUB/DVI-D- Signaleingang aufzurufen.
  • Seite 12 Eingang) Damit wird das angezeigte Bild für die momentan gewählte Bildschirm-auflösung (Anzeigemodus) automatisch ideal eingestellt. Der optimale Anzeigemodus ist W2286L : 1680 x 1050 W2486L : 1920 x 1080 Mit dieser Taste schalten Sie das Display ein bzw. aus. Netzschalter...
  • Seite 13 Bedienelemente Betriebsanzeige Die Betriebsanzeige leuchtet rot, solange der Bildschirm in Betrieb (eingeschaltet) ist. Wenn sich der Bildschirm im Ruhemodus (Stromsparbetrieb) befindet, blinkt diese Anzeige rot. Lichtsensor Dieser Sensor dient zur Messung der Helligkeit in der Umgebung. Stellt den Bildschirm heller oder dunkler ein, je nach Helligkeit der Umgebung ein, wenn die Option AUTOMAT.

  • Seite 14: Einstellen Der Funktionen Der Bildschirmanzeige (Osd)

    Einstellen der Funktionen der Bildschirmanzeige (OSD) Bildschirmeinstellung Die Bildgröße, -position und Funktionsparameter des Displays lassen sich mit Hilfe der gesteuerten Bildschirmanzeige (OSD) schnell und einfach einstellen. Nachstehend finden Sie ein kurzes Beispiel, um Sie mit der Verwendung der Bedienelemente vertraut zu machen. Im Folgenden erhalten Sie eine Übersicht über die möglichen Einstellungen und Auswahlmöglichkeiten mit Hilfe der Bildschirmanzeige (OSD).

  • Seite 15: Auswählen Und Einstellen Von Funktionen Der Bildschirmanzeige (Osd)

    Auswählen und Einstellen von Funktionen der Bildschirmanzeige (OSD) Die folgende Tabelle zeigt alle Funktionen, Einstellungen und Menüs der Bildschirmanzeige. : D-SUB-Eingang (Analog) DSUB : DVI-D-Eingang (Digitalsignal) DVI-D : HDMI-Eingang HDMI Unterstützter Hauptmenü Untermenü Beschreibung Eingang KINOMODUS DSUB Optimale Einstellung für DVI-D bewegte Bilder AUTOMAT.
  • Seite 16 DVI-D OSD BILDLAGE Bildschirmstatus für die HDMI (HORIZONTALE / VERTIKAL) Betriebsumgebung des Benutzers WEISS BALANCE DSUB OVERSCAN HDMI RTC (Nur W2286L) DSUB BETRIEBSANZEIGE DVI-D HDMI WERKSEINSTELLUNG HINWEIS Der Reihenfolge der Symbole kann je nach Modell unterschiedlich sein (14 bis 24).
  • Seite 17 Auswählen und Einstellen von Funktionen der Bildschirmanzeige (OSD) Beim Drücken der Taste auf der Vorderseite des Monitors wird das OSD-Bildschirmmenü eingeblendet. MENU : SET : Beenden Bewegen Auswählen Hauptmenü Beschreibung Optimale Einstellung für den ausgewählten Bildbereich. KINOMODUS Mit dieser Funktion kann die Helligkeit aller vom Benutzer nicht ausgewählten Bereiche eingestellt werden, um Videos im Web-Browser mit einer optimalen Qualität darzustellen.
  • Seite 18 Auswählen und Einstellen von Funktionen der Bildschirmanzeige (OSD) Beim Drücken der Taste auf der Vorderseite des Monitors wird das OSD-Bildschirmmenü eingeblendet. D-SUB-/DVI-D-Eingang MENU : Beenden : Bewegen SET : Auswählen HDMI-Eingang Hauptmenü Beschreibung EZ ZOOMING Einstellung der Anzeigeauflösung. Bei Auswahl der Funktion EZ ZOOMING im Bildschirmmenü...
  • Seite 19 Auswählen und Einstellen von Funktionen der Bildschirmanzeige (OSD) Hauptmenü Beschreibung Auswahl der Bildschirmfarbe. PHOTO EFFECT • NORMAL Die Funktion PhotoEffect (Foto-Effekt) ist deaktiviert. • GAUSSSCHE UNSCHÄRFE Über dieses Menü wird das Bild farbintensiver und Drücken Sie zum Aufrufen der weicher dargestellt. Untermenüs die Taste AUTO/SET.
  • Seite 20 Auswählen und Einstellen von Funktionen der Bildschirmanzeige (OSD) Die Bildschirmanzeige (OSD) erscheint, wenn Sie die Taste am Monitor drücken.Mit Hilfe dieser Funktionen kann die Bildanzeige an die jeweiligen Umgebungsbedingungen optimal angepasst werden (Beleuchtung, Art der Anzeige usw.) Aktiviert Deaktiviert Menüname MENU : Speichern &...
  • Seite 21 Auswählen und Einstellen von Funktionen der Bildschirmanzeige (OSD) Hauptmenü Untermenü Beschreibung D-SUB-/DVI-D-Eingang DEMO Diese Funktion dient zur Vorführung des Gerätes im Verkaufsraum. Der Bildschirm wird in zwei Hälften unterteilt, wobei der Standard- Modus in der linken und der Video-Modus in der rechten Bildhälfte angezeigt wird.
  • Seite 22 Auswählen und Einstellen von Funktionen der Bildschirmanzeige (OSD) Sie wissen nun, wie Sie eine Funktion innerhalb des OSD-Systems auswählen und einstellen. Nachstehend finden Sie die Symbole sowie deren Namen und Beschreibungen für alle Funktionen im Menü. Drücken Sie die Taste MENU. Daraufhin erscheint das Hauptmenü...
  • Seite 23 Auswählen und Einstellen von Funktionen der Bildschirmanzeige (OSD) Hauptmenü Untermenü Beschreibung BILD D-SUB-/DVI-D-Eingang HELLIGKEIT Einstellen der Helligkeit des Bildschirms. KONTRAST Einstellen des Bildschirmkontrastes. GAMMA Einstellen eines benutzerdefinierten Gamma-Wertes: -50 / 0 / 50 Ein hoher Gamma-Wert erzeugt ein helleres Bild auf dem Monitor, ein niedrigerer Wert erzeugt ein dunkleres Bild.
  • Seite 24 Auswählen und Einstellen von Funktionen der Bildschirmanzeige (OSD) Hauptmenü Untermenü Beschreibung GLEICHLAUF HORIZONTALE Verschieben des Bildes nach links bzw. rechts. VERTIKAL Verschieben des Bildes nach oben bzw. unten. TAKT Verringern vertikaler Balken oder Streifen, die im Hintergrund des Bildschirms sichtbar sind. Die horizontale Bildschirmgröße ändert sich ebenfalls.
  • Seite 25 In der Einstellung EIN wird die Steuerung der Reaktionszeit aktiviert und Geisterbilder auf dem Bildschirm werden verhindert. In der Einstellung AUS wird die Steuerung der Reaktionszeit deaktiviert. (Nur W2286L) BETRIEBS- Verwenden Sie diese Funktion, um die MENU : Beenden Betriebsanzeige auf der Vorderseite des...
  • Seite 26 Fehleranalyse Überprüfen Sie folgende Punkte, bevor Sie sich an den Kundendienst wenden. Kein Bild zu sehen Wurde das Netzkabel am • Überprüfen Sie, ob das Netzkabel fest an der Monitor angeschlossen? Steckdose angeschlossen ist. Leuchtet die • Drücken Sie den Netzschalter. Betriebsanzeige? Wurde das Gerät •...
  • Seite 27 Fehleranalyse Falsche Bilddarstellung auf dem Display Falsche Position auf • Drücken Sie die Taste AUTO/SET, um die Darstellung dem Display. des Displays automatisch optimal einzustellen. Sind die Ergebnisse nicht zufriedenstellend, stellen Sie die Bildposition mit dem Symbol für H Position und V Position auf der Bildschirmanzeige (OSD) ein.
  • Seite 28 Fehleranalyse Falsche Bilddarstellung auf dem Display Die Bildschirmfarbe ist • Überprüfen Sie, ob das Signalkabel richtig monochrom oder nicht angeschlossen ist. Befestigen Sie es ggf. mit einem normal. Schraubendreher. • Achten Sie darauf, dass die Grafikkarte vorschriftsmäßig in den Steckplatz eingesetzt ist. •...

  • Seite 29: Technische Daten

    Technische Daten W2286L Display 55,8673 cm (21,995 Zoll ) Flachbildschirm Aktivmatrix-TFT LCD Antireflexbeschichtung Sichtbare Bildschirmdiagonale: 55,8673 cm 0,282 mm x 0,282 mm (Pixelabstand) Horizontale Freq. 30 kHz bis 83 kHz (Automatisch) Sync-Eingang Vertikale Freq. 56 Hz bis 75 Hz (Automatisch)
  • Seite 30 Technische Daten W2486L Display 60,97 cm (24 Zoll ) Flachbildschirm Aktivmatrix-TFT LCD Antireflexbeschichtung Sichtbare Bildschirmdiagonale: 60,97 cm 0,2767 mm x 0,2767 mm (Pixelabstand) Horizontale Freq. 30 kHz bis 83 kHz (Automatisch) Sync-Eingang Vertikale Freq. 56 Hz bis 75 Hz (Automatisch) Eingangsform Separate Synchr SOG (Sync On Green), Digital...

  • Seite 31: Voreinstellungen (Auflösung)

    Technische Daten Voreinstellungen (Auflösung) - D-Sub- (Analog)/DVI-D - (Digital) EINGANG W2286L Bildschirm-Modi (Auflösung) Horizontale Freq. (kHz) Vertikale Freq. (Hz) 720 X 400 31,468 640 x 480 VESA 31,469 640 x 480 VESA 37,500 800 x 600 37,879 VESA 800 x 600...
  • Seite 32 Technische Daten HDMI-Video-EINGANG Display Modes (Resolution) Horizontal Freq. (kHz) Vertical Freq. (Hz) 31,50 480p 31,25 576p 37,50 720p 45,00 720p 28,12 1080i 33,75 1080i 56,25 1080p 67,50 1080p Anzeige LED-Farbe Modus Ein-Modus Ruhezustand Blinkt Rot Ausgeschaltet...
  • Seite 33 Bitte lesen Sie vor der Bedienung des Gerätes die Vorsichtshinweise. Bewahren Sie die Bedienungsanleitung (CD) zum späteren Nachschlagen auf. Modell- und Seriennummer befinden sich auf der Rückseite sowie an der Seite des Gerätes. ENERGY STAR is a set of power-saving Bitte notieren Sie diese Nummern zum guidelines issued by the U.S.
