Inhaltszusammenfassung für UTICOR PMD 150S
- Seite 1 PMD 150S/200S/300S Bedienungsanleitung PMD 150S PMD 150S PMD 200S PMD 200S PMD 300S PMD 300S Bedienungsanleitung UTICOR Automation GmbH Künkelstraße 44 41063 Mönchengladbach...
- Seite 2 PMD 150S/200S/300S Bedienungsanleitung Copyright 1996 UTICOR Automation GmbH Künkelstraße 44 41063 Mönchengladbach Tel.: 02161 / 23015 http://www.uticor.de email: info@uticor.de erster Druck 5/96 Nummer 79722-D UTICOR Automation GmbH Künkelstraße 44 41063 Mönchengladbach...
-
Seite 3: Einleitung
Slave-Anzeige eine Rückantwort zum PC oder zur SPS, sobald sie einen Befehl empfangen hat. Für das ASCII- oder UTICOR Protokoll muß im PC oder in der SPS ein Programm erstellt werden, das die Kommunikation mit den Slave-Anzeigen erlaubt. -
Seite 4: Geräte Aufbau

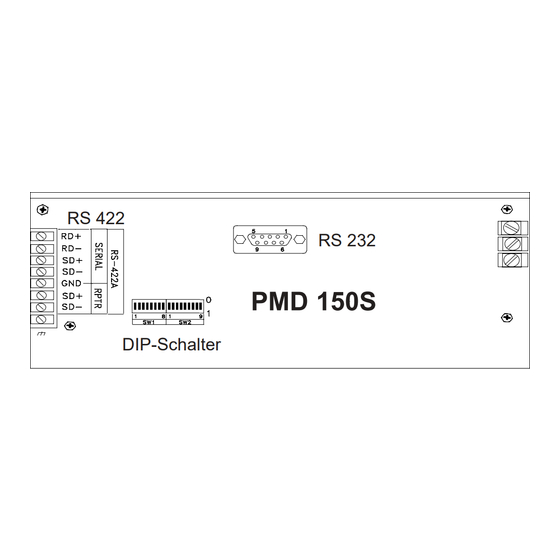

PMD 150S/200S/300S Bedienungsanleitung Geräte Aufbau Das PMD 150S, 200S und 300S hat auf der Rückseite die DIP-Schalter und die An- schlußklemmen für Netzspannung und Kommunikation. (Siehe Bild 1). RS 422 Anschluß RS 232 Netzspannung PMD 150S DIP-Schalter DIP-Schalter PMD 200S RS 232 Anschluß... -
Seite 5: Sicherung
115VAC Position, auf der Anschlußkarte, gesteckt werden. Die Sicherung hat die Grö- ße 1,0A. Bei 230VAC wird der Stecker in die 230VAC Position gesteckt und die Sicherungsgröße ist 0,5A. (Siehe Bild 3). 230VAC 115VAC Sicherung AC Sicherung DC PMD 300S Bild 3 UTICOR Automation GmbH Künkelstraße 44 41063 Mönchengladbach... -
Seite 6: Pmd Master / Computerbetrieb
PMD 150S/200S/300S Bedienungsanleitung PMD Master / Computer Betrieb Soll eine Slave-Anzeige in Verbindung mit einem UTICOR Master, z.B. PMD 300, be- trieben werden, kommunizieren diese über die RS 422 Schnittstelle mit 9600 Baud. Für die Kabelverbindungen zwischen Master bzw. Computer und Slave siehe Bild 4 und 5. -
Seite 7: Belegung Rs 232 Schnittstelle
Soll die Ansteuerung über Computer erfolgen, kann die RS 232- oder RS 422 Schnitt- stelle benutzt werden. Die Baudrate beträgt 1200 oder 9600 Baud. Desweiteren be- steht die Möglichkeit UTICOR´s PMD Textprotokoll oder ein ASCII Protokoll zu benut- zen. Durch Setzen von Brücken wird dieses eingestellt. -
Seite 8: Einstellung Baudrate
Deckel abheben. Schraube entfernen Deckel abnehmen 2. Deckel abnehmen Öffnen PMD 200S, 300S Beide Schrauben, links und rechts, entfernen und Deckel Deckel abnehmen. Links Rechts Front 1. Schrauben entfernen 1. Schrauben entfernen Bild 7 UTICOR Automation GmbH Künkelstraße 44 41063 Mönchengladbach... - Seite 9 Durch Jumper 5 JP5 wird die gewünschte Baudrate eingestellt. (Siehe Bild 9). Nach Schließen des Deckels und Anlegen der Spannung wird auf dem Display die einge- stellte Baudrate angezeigt. POSITION A POSITION B Rückseite Vorderseite Bild 9 UTICOR Automation GmbH Künkelstraße 44 41063 Mönchengladbach...
-
Seite 10: Einstellung Uticor Protokoll / Ascii Protokoll
Bild 10 Einstellung UTICOR Protokoll / ASCII Protokoll Das PMD 150S, PMD 200S und 300S kann mit dem UTICOR Protokoll oder dem ASCII Protokoll angesteuert werden. Zur Einstellung der Jumper siehe Bild 11, 12, und 13. Beim PMD 150S wird das Protokoll mit Jumper 1 JP1 eingestellt. - Seite 11 UTICOR ASCII Protokoll Protokoll POSITION B POSITION A Bild 12 Beim PMD 300S wird das Protokoll durch Jumper 4 JP4 eingestellt. UTICOR ASCII Protokoll Protokoll POSITION A POSITION B PMD 300S Bild 13 UTICOR Automation GmbH Künkelstraße 44 41063 Mönchengladbach...
-
Seite 12: Dip-Schalter Einstellung
2 BCD SW 2, Position 7 Gruppen Nummer 4 Binär 4 BCD SW 2, Position 8 Gruppen Nummer 8 Binär 8 BCD SW 2, Position 9 Binär / BCD 1=Binär 0=BCD Tabelle 1 UTICOR Automation GmbH Künkelstraße 44 41063 Mönchengladbach... - Seite 13 PMD 150S/200S/300S Bedienungsanleitung DIP-Schalter Einstellung Mit SW 2 wird der Internationale Zeichensatz eingestellt. Siehe Tabelle 2. SW 2-2 SW 2-3 SW 2-4 Amerikanisch Kyrillisch Französisch Deutsch Englisch Dänisch Schwedisch Kana Tabelle 2 UTICOR Automation GmbH Künkelstraße 44 41063 Mönchengladbach...
-
Seite 14: Ascii - Protokoll
Ob ein Text blinkend oder nichtblinkend dargestellt wird, ist abhängig davon, ob der Befehl „Blinken Ein“ angewählt wird oder ob ein Wort oder eine Zeichenkette durch die Parameter Blinken EIN [ Blinken AUS ] eingeschlossen wird. UTICOR Automation GmbH Künkelstraße 44 41063 Mönchengladbach... -
Seite 15: Steuerbefehle
Die Gruppennummer MUSS aus 2 Ziffern und die Gerätenummer MUSS aus 4 Ziffern bestehen. D.h., falls erforderlich, müssen entsprechend viele Nullen eingegeben wer- den. Beispiel: ^A010002 = Anzeige 2 der Gruppe 1 wird angewählt. UTICOR Automation GmbH Künkelstraße 44 41063 Mönchengladbach... - Seite 16 Text angewählt wird. Hinter dem letzten Textzeichen wird automatisch ein Leerzeichen eingefügt und an- schließend das erste Zeichen wieder eingeblendet. <TEXT> In diesem Bereich wird der Text, der angezeigt werden soll, eingegeben. UTICOR Automation GmbH Künkelstraße 44 41063 Mönchengladbach...
- Seite 17 Mit diesem Befehl kann die Zeit für BLINKEN EIN und BLINKEN AUS eingestellt wer- den. FORMAT : ^Gbbcc bb = 01-99 = BLINKEN EIN cc = 01-99 = BLINKEN AUS 01 = 0,1 Sekunde 99 = 9,9 Sekunden UTICOR Automation GmbH Künkelstraße 44 41063 Mönchengladbach...
- Seite 18 Jedes neu eingegebene Zeichen überschreibt das vorherige. n = 1 ZEILENUMBRUCH eingeschaltet. Wird auf der letzten Position in einer Zeile ein Zeichen eingege- ben, wird der Cursor automatisch auf die erste Position der näch- sten Zeile gebracht. UTICOR Automation GmbH Künkelstraße 44 41063 Mönchengladbach...
- Seite 19 PMD 150S/200S/300S Bedienungsanleitung ^Xn : BLINKEN EINZELNER BUCHSTABEN Mit diesem Befehl können einzelne Stellen auf der Anzeige bis zu ganzen Texten blinkend dargestellt werden. Nicht beim PMD 150S. FORMAT : ^Xn n = 0 = Blinken AUS n = 1 = Blinken EIN...
-
Seite 20: Technische Daten
2 Zeilen a 20 Zeichen 5x7 Punktmatrix VFD PMD 200S 2 Zeilen a 20 Zeichen 5x7 Punkt Matrix VFD PMD 300S 4 Zeilen a 20 Zeichen 5x7 Punkt Matrix VFD Zeichensatz Amerikanisch, Kyrillisch, Französisch, Deutsch, Englisch, Dänisch, Schwedisch, Kana. UTICOR Automation GmbH Künkelstraße 44 41063 Mönchengladbach... -
Seite 21: Mechanische Abmessungen
PMD 150S/200S/300S Bedienungsanleitung Mechanische Abmessungen PMD 150S DIN-Gehäuse Frontplatten Ausschnitt PMD 150S Normalausführung 95,5 Frontplatten 95,5 Ausschnitt UTICOR Automation GmbH Künkelstraße 44 41063 Mönchengladbach... - Seite 22 PMD 150S/200S/300S Bedienungsanleitung Mechanische Abmessungen PMD 200S Frontplatten 98,5 Ausschnitt PMD 300S Frontplatten Ausschnitt UTICOR Automation GmbH Künkelstraße 44 41063 Mönchengladbach...
-
Seite 23: Internationaler Zeichensatz
Durch Eingabe des Zeichens [ , oder durch Eingabe der Tastenkombi- nation ALT91 , wird der Buchstabe Ä auf der Anzeige angezeigt. (Deutscher Zeichen- satz) Die Tabellen 3-7 zeigen alle darstellbaren ASCII-Zeichen. Amerikanisch Kyrillisch Deutsch Englisch Dänisch Schwedisch Französisch Kana Tabelle 3 UTICOR Automation GmbH Künkelstraße 44 41063 Mönchengladbach... - Seite 24 PMD 150S/200S/300S Bedienungsanleitung Amerikanisch Kyrillisch Deutsch Englisch Dänisch Schwedisch Französisch Kana Tabelle 4 UTICOR Automation GmbH Künkelstraße 44 41063 Mönchengladbach...
- Seite 25 PMD 150S/200S/300S Bedienungsanleitung Amerikanisch Kyrillisch Deutsch Englisch Dänisch Schwedisch Französisch Kana Tabelle 5 UTICOR Automation GmbH Künkelstraße 44 41063 Mönchengladbach...
- Seite 26 PMD 150S/200S/300S Bedienungsanleitung Amerikanisch Kyrillisch Deutsch Englisch Dänisch Schwedisch Französisch Kana Tabelle 6 UTICOR Automation GmbH Künkelstraße 44 41063 Mönchengladbach...
- Seite 27 PMD 150S/200S/300S Bedienungsanleitung Schwedisch Amerikanisch Kyrillisch Deutsch Englisch Dänisch Französisch Kana Tabelle 7 UTICOR Automation GmbH Künkelstraße 44 41063 Mönchengladbach...
-
Seite 28: Inhaltsverzeichnis
..........Anschlußmöglichkeiten Belegung RS 232 Schnittstelle ..........Einstellung Baudrate ..............UTICOR / ASCII Protokoll ............. DIP-Schalter Einstellung ............ASCII - Protokoll ..............Grundeinstellung Steuerbefehle Technische Daten ..............Mechanische Abmessungen ..........Internationaler Zeichensatz ........... UTICOR Automation GmbH Künkelstraße 44 41063 Mönchengladbach...
