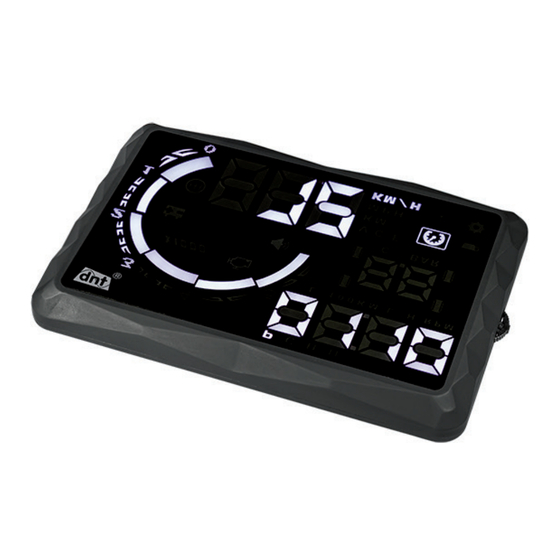

DNT Head-Doo 200 Bedienungsanleitung
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Inhaltszusammenfassung für DNT Head-Doo 200
- Seite 1 Head-Doo 200 Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise ......3 Systemvoraussetzungen ....4 Lieferumfang ........4 Gerätebeschreibung ......5 Display-Ansicht ........ 5 Inbetriebnahme ....... 6 Betrieb ..........6 Werkseinstellung ......9 Einstellungen ......... 10 Technische Daten ......13 Entsorgungshinweis ...... 13 Serviceinformationen ..... 13 Konformitätserklärung ....14 Garantiebedingungen .... -
Seite 3: Sicherheitshinweise
Sicherheitshinweise s Head-Doo 200 ist ein Hilfsmittel und entbindet den Fahrer nicht von seiner Sorgfaltspflicht im Straßenverkehr gemäß STVO. Beachten Sie, dass das Gerät während der Fahrt nicht bedient werden darf. Bitte lesen Sie diese Hinweise vor dem ersten Gebrauch sorgfältig durch. -
Seite 4: Systemvoraussetzungen
Sicherheitshinweise Service oder einen anderen Fachmann. Der Verkäufer übernimmt keine Verantwortung für Schäden, die bei der Benutzung des Gerätes auftreten, sowie für Beanstandungen Dritter. Umgebungsbedingungen Vermeiden Sie starke mechanische Beanspruchungen des Gerätes. Schützen Sie es vor Vibrationen, harten Stößen, lassen Sie es nicht fallen und schütteln Sie es nicht. Setzen Sie das Gerät keinen hohen Temperaturen (über 80 °C) und starken Tempe- raturschwankungen aus. -
Seite 5: Geräteansicht
Geräteansicht Geräteansicht ohne Funktion Navigations- schalter aufwärts Ein/Aus-Schalter abwärts Anschluss für OBD2- Anschlusskabel Projektionsdisplay Lichtsensor Displayansicht Hinweis auf Fehlercode Fehlercode Kraftstoffverbrauch/ Motordrehzahl/ Drehzahl Fehlercode Drehzahl- Einheit multiplikator Piepser ein-/ausgeschaltet Alarm überhöhte niedrige Batterie- Geschwindigkeit spannung Alarm Übermüdung am Steuer Einstellungen Alarm hohe Geschwindigkeit/ Einheit... -
Seite 6: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Wählen Sie einen Ort auf dem Armaturenbrett am unteren Frontscheibenende, zentrisch über dem Lenkrad, an dem das Gerät platziert werden soll. Der Bereich, an dem die Anti-Rutschmatte liegt und die Reflexionsfolie befestigt wird, muss trocken, staub- und fettfrei sein. Legen Sie die Anti-Rutschmatte auf das Armaturenbrett. - Seite 7 Betrieb Wenn das Protokoll nicht erkannt wird, zeigt das Gerät links unten 000 an und schaltet dann in den Ruhezustand. Wird ein Fehlercode aus dem Steuergerät ausgelesen erfolgt sofort ein Warnhin- weis. Das Warnsymbol blinkt und Sie hören eine Piepsen. Mit dem Navigationsschalter aufwärts/abwärts erhalten Sie nacheinander alle ausgelesenen Fehlercodes.
- Seite 8 Betrieb Geschwindigkeit(KM/H) und Drehzahl(RPM) Geschwindigkeit(KM/H) und Fahrtzeit (Std:Min) Geschwindigkeit(KM/H) und Kraftstoffverbrauch (L/100KM) Geschwindigkeit(MPH) und Kraftstoffverbrauch (L/100KM) Batteriespannung und Kraftstoffverbrauch (L/H) - 8 -...
-
Seite 9: Warnhinweise
Betrieb gefahrene Kilometer(KM) und Kraftstoffverbrauch (L/H) Warnhinweise Das Gerät kann Warnhinweise ausgeben, wenn Grenzwerte über- oder un- terschritten werden. In diesem Fall blinkt ein Symbol im Display. Bei Bedarf kann der Piepser ein- bzw. ausgeschaltet werden. Geschwindigkeitsüberschreitung Wassertemperatur zu hoch Übermüdung am Steuer Batteriespannung Zurücksetzen auf Werkseinstellung... -
Seite 10: Einstellungen
Einstellungen Einstellungen Unter den Einstellungen können Sie Grenzwerte eingeben um Warnungen zu ge- nerieren, sowie den Piepser ein- bzw. ausschalten. Drücken Sie den Navigationsschalter aufwärts/abwärts bis das Einstellungssym- erscheint. Drücken Sie OK. Das Symbol blinkt, während Sie Einstellungen vornehmen. Navigation: OK: Einstellung auswählen bzw. Einstellung verlassen Navigationsschalter auf-/abwärts: Wert einstellen Piepser ein-/ausschalten Fehlercode auslesen ON/OFF(ein/aus) - Seite 11 Einstellungen Wassertemperatur Geschwindigkeit Stellen Sie bei Bedarf einen oberen Geschwindigkeits- grenzwert ein. zu hohe Batteriespannung zu niedrige Batteriespannung Koeffizient für die Berechnung des aktuellen Kraftstoffverbrauchs (nur Benziner) Die Koeffizienten sind deshalb erforderlich, weil diese Angaben nicht auf der OBD2-Schnittstelle zur Verfü- gung stehen.
- Seite 12 Einstellungen 1.01-1.29 1.30-1.59 1.60-1.79 1.80-2.00 2.01-2.39 2.40-2.69 2.70-2.99 >3.00 Koeffizient für den durchschnittlichen Kraftstoff- verbrauch(Benziner) Geschwindigkeit kalibieren in % Standby-Zeit, für Autos mit Start-/Stop-Automatik - 12 -...
-
Seite 13: Technische Daten
Serviceabwicklung Sollten Sie Grund zur Beanstandung haben oder Ihr Gerät weist einen Defekt auf, wenden Sie sich an Ihren Händler oder setzen Sie sich bitte mit der Serviceabteilung der Firma dnt GmbH in Verbindung, um eine Serviceabwicklung zu vereinbaren. Servicezeit: Montag bis Donnerstag von 8.00-17.00 Uhr Freitag von 8.00-16.00 Uhr... -
Seite 14: Declaration Of Conformity
Declaration of Conformity We, Manufacturer/Importer dnt Drahtlose Nachrichtentechnik Entwicklungs- und Vertriebs GmbH, Voltastr. 4, D-63128 Dietzenbach, Germany declare that the product Head-Doo 200 is in conformity with Council Directive 2004/108/EC EN 55022:2010+AC:2011 EN 55024:2010 (EN61000-4-2:2009, EN61000-4-3:2006+A2:2010) Contact person: Reinhold Bauer Tel. -
Seite 15: Garantiebedingungen
Garantiebedingungen 1. Es gelten grundsätzlich die gesetzlichen Garantiebestimungen. Die Garantiezeit beginnt mit der Übergabe des Gerätes. Im Garantiefall ist das Gerät mit dem Kaufbeleg (Kassenzettel, Rechnung o.ä.), dem korrekt ausgefüllten Gerätepass und einer genauen Fehlerbeschreibung einzureichen. Ohne diese Belege sind wir nicht zur Garantieleistung verpflichtet. 2. - Seite 16 Head-Doo 200 Garantiekarte Warranty card Carte de garantie Garantiekaart Drahtlose Nachrichtentechnik Entwicklungs- und Vertriebs GmbH Voltastraße 4 D-63128 Dietzenbach Tel. +49 (0)6074 3714-0 +49 (0)6074 3714-37 Service-Hotline +49 (0)6074 3714-31 Internet http://www.dnt.de Email dnt@dnt.de Serien Nr. Serial no. N° de série Serie n.
