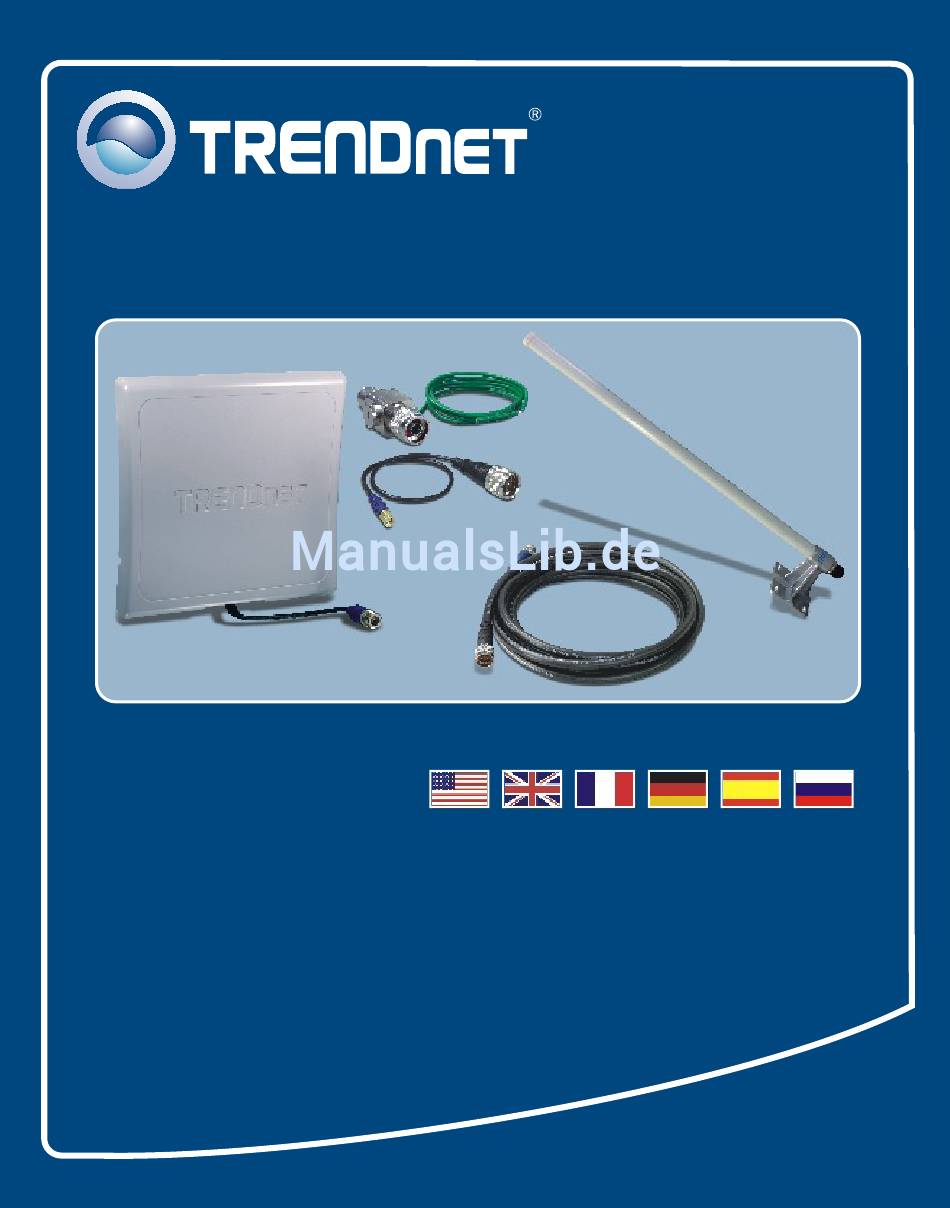

- Seite 1 Quick Installation Guide Indoor / Outdoor Antenna, Antenna Cable & Surge Arrestor...
- Seite 2 Table of Contents Deutsch ........................... 1 Installation der Außenantenne ................Installation des Überspannungsableiters ............Wetterfestes Band für die Außennutzung ............Installation der Innenantenne ................Version 10.27.2006...
-
Seite 3: Installation Der Außenantenne
1. Installation der Außenantenne Kontrollieren Sie bitte vor der Installation, dass alle erforderlichen Produkte vorhanden und vollständig sind. TEW-ASAK Jumper-Kabel Überspannungsableiter TEW-L406/TEW-L412 TEW-L406 – Kabel ( 6 Meter) TEW-L412 – Kabel (12 Meter) Eine der folgenden Antennen: TEW-AO08O TEW-AO09D TEW-AO14D TEW-AO19D TEW-AO10O Deutsch... - Seite 4 1. Nehmen Sie die standardmäßige Dipolantenne von Ihrem Access Point oder Router ab. 2. Verbinden Sie die blaue Hülse des Jumper-Kabels (Reverse SMA) mit Ihrem Wi-Fi-Gerät. 3. Verbinden Sie die schwarze Hülse (N- Typ) des Jumper-Kabels mit dem Überspannungsableiter. (Siehe Kapitel 2 “Installation des Überspannungsableiters”...
- Seite 5 4. Verbinden Sie den anderen Anschluss des Überspannungsableiters mit der blauen Hülse (N-Typ) des Antennenkabels. (TEW-L406/ TEW-L412) 5. Verbinden Sie den grünen Draht mit der Erdung z.B.: 1. Erdungsstange 2. Geerdetes elektrisches System 3. Baukonstruktion 6. Verbinden Sie die schwarze Hülse (N-Typ) des Antennenkabels mit der Antenne.
-
Seite 6: Installation Des Überspannungsableiters
2. Installation des Überspannungsableiters 1. Achten Sie vor der Installation der Antenne darauf, dass das verlustarme Außenkabel (TEW-L406/TEW-L412) bis zu Ihrem Access Point oder Router reicht. Verbinden Sie die blaue Hülse des beiliegenden Kabeladapters mit dem WiFi-Gerät (Reverse SMA) und die schwarze Hülse (N-Typ) mit dem Überspannungsableiter. -
Seite 7: Wetterfestes Band Für Die Außennutzung
3. Wetterfestes Band für die Außennutzung Wenn Sie Ihren Überspannungsableiter im Freien installieren, sollten Sie beide Anschlüsse fest mit dem beiliegenden wetterfesten Band umwickeln. Deutsch... -
Seite 8: Installation Der Innenantenne
TEW-L202 – Kabel ( 2 Meter) TEW-L208 – Kabel (8 Meter) Eine der folgenden Antennen: TEW-AO08O TEW-AO09D TEW-AO10O Hinweis: Die folgenden Innenantennen werden mit Kabeln geliefert oder können direkt an Ihr Wi-Fi-Gerät angeschlossen werden. Es sind keine weiteren Kabel erforderlich:... - Seite 9 1. Nehmen Sie die Dipolantenne von Ihrem Access Point oder Router ab. 2. Verbinden Sie die blaue Hülse (Reverse SMA) des Innenkabels (TEW-L202/TEW-L208) direkt mit Ihrem WiFi-Gerät. 3. Verbinden Sie die schwarze Hülse (N- Typ) des Antennenkabels mit der blauen Hülse (N-Typ) der Antenne. 4.
