Raumregler
Bedienungsanleitung
Der Raumregler mit integriertem Feuchtesensor und einem großen LCD-
Bildschirm dient zur Steuerung des Kapillarrohrsystems. Er hat die Funktion
Taubildung während der Kühlung mit Kapillarrohrmatten im Sommer zu ver-
meiden. Ein schlichtes Design und eine einfache Bedienung zeichnen den Regler
aus. Der Raumregler wird durch einen Mikroprozessor gesteuert. Sowohl der Be-
triebszustand als auch die Umgebungstemperatur sind klar und übersichtlich
dargestellt. Durch Festlegung der erforderlichen Raumtemperatur wird der
Raumregler je nach den eingestellten Werten das Ventil automatisch ein- oder
ausschalten, so dass die Wunschtemperatur erreicht werden kann. Dadurch ist
die Kontrolle der Raumtemperatur noch einfacher, effizienter und energiespa-
render. Er ist mit AC 230 V-Ausgang, sowie mit Ein- und Ausschaltelementen
ausgerüstet. Das LCD zeigt folgende Zustände: Betriebszustand (Heizung, Küh-
lung), Raumtemperatur und vorgegebene Temperatur. Tastenbelegung ist wie
folgend: Start und Stopp
, Moduswechsel (M), Uhr (), Suchen
und
Temperatureinstellung (▲▼).

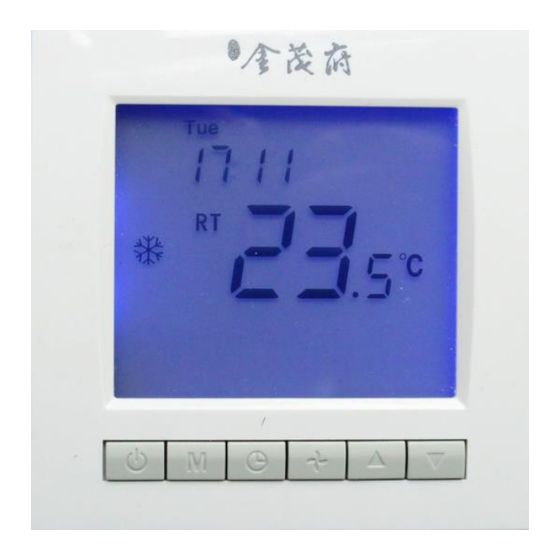

Bild 1: Raumregler in Jinmaofu
S.1
rp
Werbung
Inhaltszusammenfassung für BEKA TI-G01
- Seite 1 Raumregler Bedienungsanleitung Der Raumregler mit integriertem Feuchtesensor und einem großen LCD- Bildschirm dient zur Steuerung des Kapillarrohrsystems. Er hat die Funktion Taubildung während der Kühlung mit Kapillarrohrmatten im Sommer zu ver- meiden. Ein schlichtes Design und eine einfache Bedienung zeichnen den Regler aus.
-
Seite 2: Funktionen
Funktionen: Schutz vor Taubildung ◆ Messung der Raumtemperatur, relativen Feuchtigkeit und Oberflächen- ◆ temperatur Festlegung der Raumtemperatur ◆ Programmierung in vier Zeitabschnitten für 7 Tage/Zeitein- ◆ und –ausschaltung Mit blauer Hintergrundbeleuchtung ◆ Ausgang AC 230 V mit Ein- und Ausschaltung ◆... -
Seite 3: Moduswahl
Bedienungsanleitung Ein- und Ausschalten: Die Taste einmal drücken, das Gerät ist in Betrieb am Ausgang liegen 230V an. Bei nochmaligem Drücken wird das Gerät ausgeschaltet und die „Anschluss- klemme“ ist stromlos am AC 230V-Ausgang Moduswahl: Im eingeschalteten Zustand wird Betriebsart Kühlung () oder Heizung () durch Druck der Taste „M“... - Seite 4 Prüfung der relativen Feuchtigkeit, Oberflächentemperatur und des Taupunkts: Im eingeschalteten Zustand: Bei Druck der Taste „ “ wird das Zeichen „FT“ im LCD erscheinen, die Oberflächentemperatur in „XX“ °C wird gezeigt (oder „E3“ wenn kein Sensor angeschlossen ist); dann die Taste „ “...
- Seite 5 Programmierung der 4 Zeitabschnitte für 7 Tage (wenn der Raumregler im 4-Abschnitt-Programmmierungsmodus bleibt): Im eingeschalteten Zustand wird die Taste „“ für 4 Sekunde lang gedrückt und gehalten, bis die Zeichen „Mon“, „Set“ und „1“ erscheinen, jetzt kann die Programmierung für den Montag durchgeführt werden. Nachdem das Zeichen blinkt, wird durch Drücken der Taste „▲...
- Seite 6 Anschlußschema AC85 ~ 260 AC 85 – 260 V N = Nullleitung L = Stromleitung Stromleitung Null-Leitung Einschalten Elektroventil Ausschalten Verkopplung -------------AC 230 V-Ausgang mit Ein- und Raumregler Tempreratur 2Aus-Kopplung Oberflächentemperatursensor (Optional) Wichtiger Hinweis: Die elektrischen Verbindungen müssen gemäß dem An- schlußschema angeschlossen werden.
