6. INSTALLATION

1. Die vier Befestigungsschrauben an der Gehäusefront abschrauben und
die Abdeckung von der Gerätebasis abtrennen.
2. Den Ausgang der Versorgungskabel und Zusatzvorrichtungen an einer
senkrechten Wand vorbereiten, an der SopoAlarm Plus installiert
werden soll (in rund 1-1,50 Meter Höhe über dem Fußboden in der Nähe
der Schlafstätte).
3. Die Gerätebasis an der Wand befestigen, indem die mitgelieferten
Schrauben in die dafür vorgesehenen Bohrungen eingesetzt werden.
4. Die Stromanschlüsse wie im nachfolgenden Schaltplan dargestellt
herstellen.
5. Der SopoAlarm Plus sollte direkt an der Aufbaubatterie angeschlossen
werden. Verwenden Sie dafür Kabel mit einem Mindestquerschnitt von 1
mm.
6. Gehäusefront wieder aufsetzen und mit den entsprechenden Schrauben
fixieren.

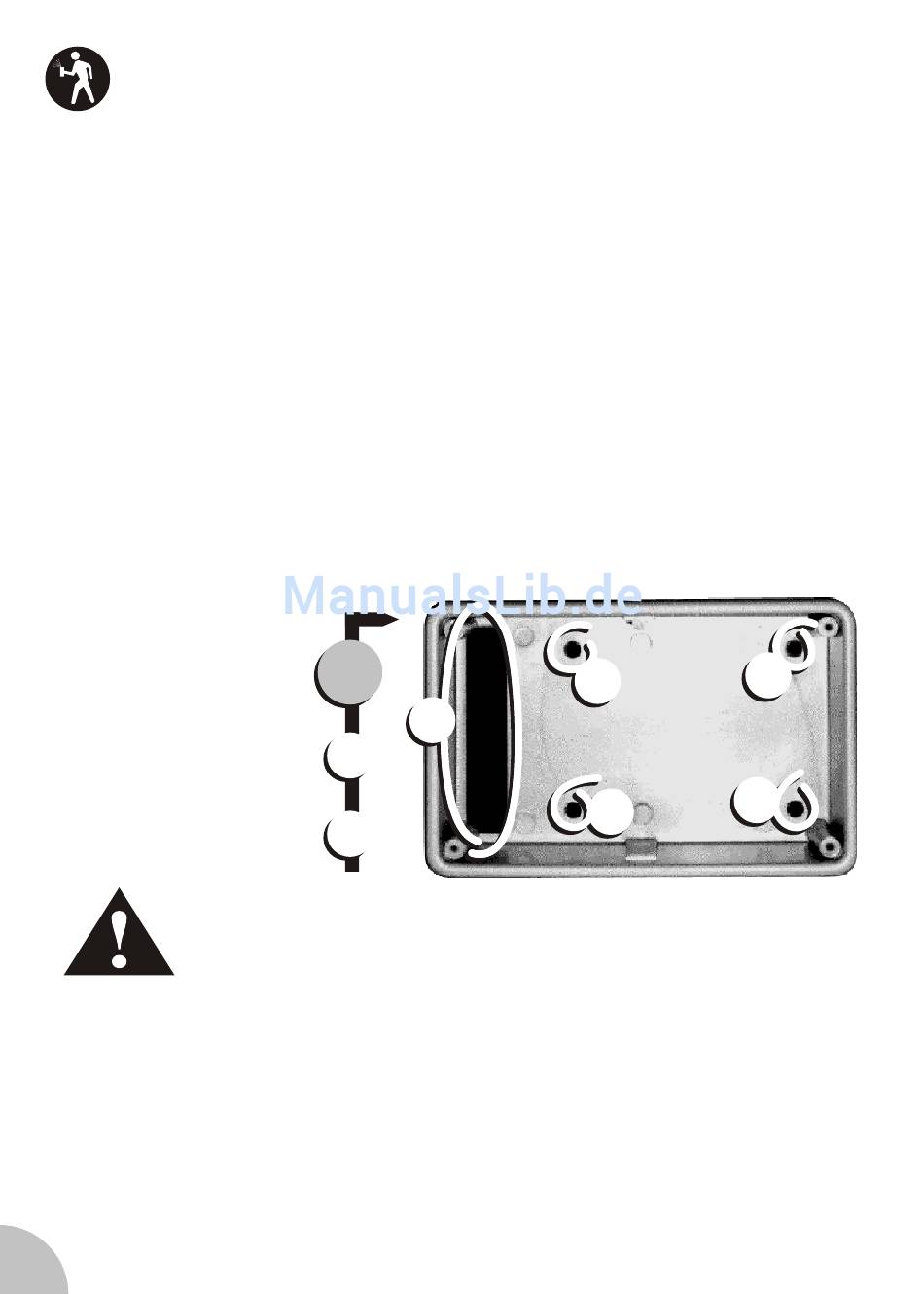

Gerätebasis
Bohrung für die
Wandbefestigung
Kabelaustritt
ACHTUNG!
Beachten Sie beim Anschließen von Zusatzsirenen,
Signalleuchten und Ventilatoren zum automatischen
Abzug der betäubenden Gase den abgebildeten
Schaltplan. Der Ausgang für die Sirene kann mit
max. 500 mA belastet werden, der Ausgang für den
Ventilator mit max. 2 A. Für den Anschluss von
Geräten mit einer größeren Stromaufnahme muss
ein Zusatzrelais mit entsprechender Leistung
zwischengeschaltet werden.
