Inhaltszusammenfassung für Asus ROG STRIX XG25BQ
- Seite 2 Produktgarantie oder Produktservice werden in folgenden Fällen verlängert: (1) Das Produkt wurde repariert, modifiziert oder verändert, sofern solche Reparatur, Modifikation oder Änderung nicht schriftlich durch Asus autorisiert wurden; oder (2) die Seriennummer des Produktes wurde manipuliert oder entfernt. ASUS STELLT DIESE ANLEITUNG “OHNE MÄNGELGEWÄHR” UND OHNE ZUSICHERUNGEN JEGLICHER ART, OB AUSDRÜCKLICH ODER IMPLIZIT,...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Hinweise...................iv Hinweise zu Ihrer Sicherheit ............v Pflegen & Reinigen .................vi Takeback Services .................vii Kapitel 1: Übersicht über das Produkt Willkommen! ..............1-1 Packungsinhalt ..............1-1 Einführung zum Monitor ...........1-2 1.3.1 Frontansicht/Seitenansicht ........1-2 1.3.2 Ansicht von hinten ..........1-3 1.3.3 GamePlus Funktion ..........1-4 1.3.4 GameVisual-Funktion ..........1-5 Kapitel 2:... -
Seite 4: Hinweise
Hinweise Erklärung der Federal Communications Commission Dieses Gerät erfüllt Teil 15 der FCC-Regularien. Der Betrieb unterliegt den folgenden beiden Voraussetzungen: • Dieses Gerät darf keine Funkstörungen verursachen, und • Dieses Gerät muss jegliche empfangenen Funkstörungen hinnehmen, einschließlich Störungen, die zu unbeabsichtigtem Betrieb führen können. Dieses Gerät wurde getestet und als mit den Grenzwerten für Digitalgeräte der Klasse B gemäß... -
Seite 5: Hinweise Zu Ihrer Sicherheit
Hinweise zu Ihrer Sicherheit • Lesen Sie sorgfältig die mitgelieferte Dokumentation durch, bevor Sie beginnen, den Monitor einzurichten. • Setzen Sie den Monitor weder Regen noch Feuchtigkeit aus, um einen Brand oder elektrischen Schlag zu vermeiden. • Versuchen Sie niemals das Monitorgehäuse zu öffnen. Die gefährliche Hochspannung innerhalb des Monitors kann ernsthafte Verletzungen verursachen. -
Seite 6: Pflegen & Reinigen
• Das Netzteil ist nur für diesen Monitor geeignet, nicht für andere Zwecke verwenden. Ihr Gerät nutzt eine der folgenden Stromversorgungen: - Hersteller: Delta Electronics Inc., Modell: ADP-65GD B Das Symbol mit einer durchgestrichenen Abfalltonne auf Rädern bedeutet, dass das Produkt (elektrisches und elektronisches Gerät oder quecksilberhaltige Knopfzelle) nicht mit dem Hausmüll zusammen entsorgt werden darf. -
Seite 7: Darstellungssystematik In Dieser Anleitung
Nutzen Sie die folgenden Quellen, wenn Sie weitere Informationen zum Produkt und zu Software-Aktualisierungen suchen. ASUS-Websites Die weltweiten ASUS-Websites bieten aktuelle Informationen zu Hardware- und Software-Produkten von ASUS. Besuchen Sie die Website http://www.asus.com Optionale Dokumentation Ihr Produktpaket kann optionale Dokumentation enthalten, die eventuell von Ihrem Händler hinzugefügt wurde. - Seite 8 viii...
-
Seite 9: Willkommen

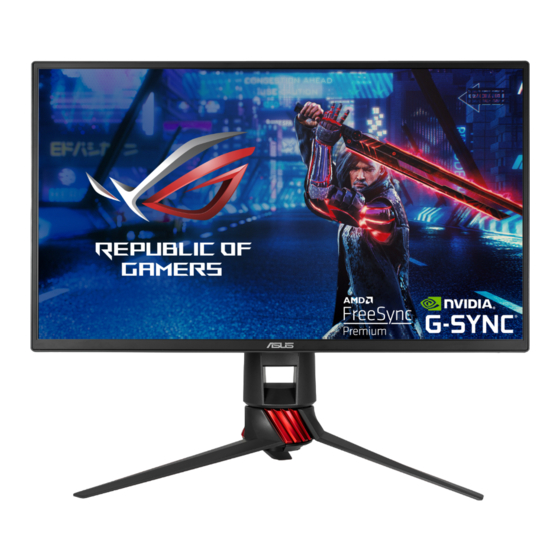

Willkommen! Vielen Dank für den Kauf des ROG Gaming Monitors! Der aktuellste Breitbild-LCD-Monitor von ASUS bietet ein breiteres, helleres und kristallklares Bild sowie eine Vielzahl weiterer Funktionen, die die Arbeit mit diesem Produkt zum Vergnügen machen. Durch diese Funktionen können Sie die Bequemlichkeit und das wunderbare visuelle Erlebnis des Monitors genießen! -
Seite 10: Einführung Zum Monitor
Einführung zum Monitor 1.3.1 Frontansicht/Seitenansicht 5-Wege) Taste: • Schaltet das OSD-Menü ein. Bestätigt die ausgewählte OSD- Menüoption. • Erhöht/Verringert Werte oder verschiebt Ihre Auswahl nach oben/ unten/links/rechts. • Aktiviert das OSD-Menü, wenn der Monitor den Standbymodus aufruft oder die “KEIN SIGNAL” Meldung angezeigt wird. Taste •... -
Seite 11: Ansicht Von Hinten
Taste • GameVisual-Hotkey. Diese Funktion umfasst acht Unterfunktionen, die Sie nach Bedarf auswählen können. • Aktiviert das OSD-Menü, wenn der Monitor den Standbymodus aufruft oder die “KEIN SIGNAL” Meldung angezeigt wird. Stromschalter/Betriebsanzeige • Mit diese Taste schalten Sie den Bildschirm ein/aus. •... -
Seite 12: Gameplus Funktion
1.3.3 GamePlus Funktion GamePlus Funktion bietet ein Toolkit und erzeugt eine bessere Spielumgebung, wenn unterschiedliche Arten von Spielen gespielt werden. Bei der Fadenkreuz-Überlagerung mit vier verschiedenen Fadenkreuzoptionen können Sie dasjenige auswählen, das am besten zu Ihrem Spiel passt. Es gibt auch einen Bildschirm-Timer, den Sie links auf dem Bildschirm platzieren können, so dass Sie die absolvierte Spielzeit im Auge behalten können. -
Seite 13: Gamevisual-Funktion
1.3.4 GameVisual-Funktion Die GameVisual-Funktion ermöglicht Ihnen die komfortable Auswahl unterschiedlicher Bildmodi. Aktivierung von GameVisual: Drücken Sie die GameVisual Schnelltaste Bewegen Sie die ) Taste nach oben/unten, um eine gewünschte Einstellung zu markieren. Drücken Sie auf die ) Taste oder bewegen Sie die Taste nach rechts, um sie zu aktivieren. - Seite 14 Kapitel 1: Übersicht über das Produkt...
-
Seite 15: Anbringen Des Monitorarms/-Fußes
Anbringen des Monitorarms/- fußes Bringen Sie den Arm am Fuß an. Sichern Sie den Standfuß mit Hilfe der mitgelieferten Schraube am Arm. Befestigen Sie die LED Projektionsabdeckung am Ständer. Wir empfehlen Ihnen ein weiches Tuch auf den Tisch zu legen, um Schäden an dem Monitor zu vermeiden. -
Seite 16: Kabelverwaltung
Kabelverwaltung Sie können die Kabel mithilfe der Eingangs-/Ausgangsanschluss Abdeckung organisieren. • Verlegung der Kabel • Nutzung der Eingangs-/Ausgangsanschluss Abdeckung: die Abdeckung kann angebracht oder entfernt werden. Kapitel 2: Einrichtung... -
Seite 17: Anpassen Des Bildschirms
Anpassen des Bildschirms • Schauen Sie bitte auf die volle Fläche des Bildschirms und passen die Position des Bildschirms an, um einen optimalen Blickwinkel zu erhalten. • Halten Sie den Monitorfuß fest, damit der Monitor beim Anpassen des Blickwinkels nicht umkippt. • Der empfohlene Einstellungswinkel ist +20˚ bis -5˚ (für Kippen)/ +50˚ bis -50˚ (für Drehen/ ±120 mm (für Höhenanpassung)/ 90˚ (für Hochformat). -
Seite 18: Abnehmen Des Halters/Fußes (Für Vesa-Wandmontage)
Abnehmen des Halters/Fußes (für VESA-Wandmontage) Arm und Basis dieses Monitors sind zur Unterstützung der VESA- Wandmontage abnehmbar. So nehmen Sie Arm/Basis ab: Platzieren Sie den Monitor mit der Bildschirmseite nach unten auf einem Tisch. Entfernen Sie die Abdeckungen, an denen der Monitor und der Arm befestigt sind. -
Seite 19: Anschließen Der Kabel
Anschließen der Kabel Schließen Sie nach den nachstehenden Anweisungen die Kabel an: • So schließen Sie das Netzkabel an: Schließen Sie das Netzteil sicher am DC-Eingang des Monitors Verbinden Sie ein Ende des Netzkabels mit dem Netzteil und das andere Ende mit einer Steckdose. • So schließen Sie das DisplayPort/HDMI an: Verbinden Sie das eine Ende des DisplayPort/HDMI-Kabels mit dem DisplayPort/HDMI-Anschluss des Monitors. - Seite 20 Kapitel 2: Einrichtung...
-
Seite 21: Bildschirmmenü (Osd-Menü)
Bildschirmmenü (OSD-Menü) 3.1.1 Bedienungsvorgang DP 1920x1080@240Hz Rennmodus Aura OFF ROG Strix XG258Q GameVisual Landschaftsmodus Blaulichtfilter Rennmodus Farbe Kinomodus Bildeinrichtung RTS/RPGmodus Klang FPSmodus Eingangswahl sRGBmodus System-Einstellungen MOBA Mode MyFavorite Anwendermodus BACK EXIT MOVE/ENTER Drücken Sie die ) -Taste, um das OSD-Menü aufzurufen. Drücken Sie die )-Taste nach oben/unten, um durch die Funktionen zu steuern. -
Seite 22: Einführung In Die Osd-Funktionen
3.1.2 Einführung in die OSD-Funktionen GameVisual Siehe 1.3.4 GameVisual-Funktion für weitere Einzelheiten. DP 1920x1080@240Hz Rennmodus Aura OFF ROG Strix XG258Q GameVisual Landschaftsmodus Blaulichtfilter Rennmodus Farbe Kinomodus Bildeinrichtung RTS/RPGmodus Klang FPSmodus Eingangswahl sRGBmodus System-Einstellungen MOBA Mode MyFavorite Anwendermodus MOVE/ENTER BACK EXIT Blaulichtfilter Mit dieser Funktion können Sie die Stufe des Blaulichtfilters anpassen. - Seite 23 Bitte beachten Sie die folgenden Hinweise, um die Augenbelastung zu lindern: • Benutzer sollten Pausen von der Benutzung des Monitors einlegen, wenn sie über viele Stunden hinweg daran arbeiten. Nach jeweils 1 Stunde Arbeit am Computer wird eine kurze Pause (mind. 5 Minuten) empfohlen.
- Seite 24 OD: Verbessert die Graustufen-Reaktionszeit der LCD-Fläche. • Kontrollen: Passen Sie das Seitenverhältnis auf Vollbild oder 4:3 an. • ASCR: Hier können Sie die Funktion ASCR (ASUS Smart Contrast Ratio) ein-/ausschalten. • ELMB: Schalten die ELMP (Extreme Low Motion Blur) Funktion ein/aus.
-
Seite 25: Eingangswahl
Klang Über dieses Menü passen Sie die Toneinstellung an. DP 1920x1080@240Hz Rennmodus Aura OFF ROG Strix XG258Q GameVisual Lautstärke Blaulichtfilter Stummschalten Farbe Bildeinrichtung Klang Eingangswahl System-Einstellungen MyFavorite MOVE/ENTER BACK EXIT • Lautstärke: Der Einstellbereich reicht hier von 0 bis 100. •... -
Seite 26: Myfavorite
• Aura RGB: Es stehen 6 Farben zur Auswahl: Rainbow (Regenbogen), Color Cycle (Farbzyklus), Static (Statisch), Breathing (Blinkend), Strobing (Flackernd), AUS. Sie können die R/G/B/C/M/Y Farbe für die Static (Statisch), Breathing (Blinkend) und Strobing (Flackernd) Modi manuell ändern. • OSD-Einstellungen: •... -
Seite 27: Technische Daten
Technische Daten Bildschirmtyp TFT-LCD Bildschirmgröße 24,5 Zoll-Breitbild (16:9, 62,2 cm) Max. Auflösung 1920 x 1080 Pixelabstand 0,2832 mm x 0,2802 mm Helligkeit (i.d.R.) 400 cd/m Kontrastverhältnis (i.d.R.) 1000:1 Betrachtungswinkel (H/V) 170˚/160˚ CR > 10 Anzeigefarben 16,7 M Ansprechzeit 1 ms (grau zu grau) Farbtemperaturauswahl 4 Farbtemperaturen Analoger Eingang... -
Seite 28: Fehlerbehebung (Häufig Gestellte Fragen)
Zubehör DP Kabel, HDMI Kabel, Netzteil, Netzkabel, Treiber und Anleitungs-Disk, Schnellstartanleitung, Garantiekarte, LED Projektionsabdeckung und austauschbare Folien, Eingangs-/Ausgangsanschluss Abdeckung Konformität und Normen CB, CE, CU, CCC, UL/cUL, FCC, RCM, BSMI, VCCI, RoHS, WEEE, J-MOSS, ErP, PSE, CEL, Windows 7 WHQL, Windows 8.1 WHQL, Windows 10 WHQL, KCC, E-Standby, TUV-Flicker Free, TUV-Low Blue Light, UkrSEPRO, MEPS... -
Seite 29: Unterstützte Anzeigemodi
Unterstützte Anzeigemodi Auflösung Frequenz Aktualisierungsrate Horizontal 640x350 70Hz 31,469KHz 640x350 85Hz 37,861KHz 640x480 60Hz 31,469KHz 640x480 67Hz 35KHz 640x480 75Hz 37,5KHz 640x480 85Hz 43,269KHz 720x400 70Hz 31,469KHz 720x400 85Hz 37,927KHz 800x600 56Hz 35,156KHz 800x600 60Hz 37,897KHz 800x600 72Hz 48,077KHz 800x600 75Hz 46,875KHz 800x600... - Seite 30 1680x1050 60Hz 65,29KHz 1920x1080 60Hz 66,587KHz 1920x1080 60Hz 67,5KHz 1920x1080 85Hz 95,43KHz 1920x1080* 100Hz 113,3KHz 1920x1080* 120Hz 137,2KHz 1920x1080* (DP) 144Hz 158,11KHz 1920x1080 (DP/HDMI-2) 240Hz 291,309KHz 640x480P (HDMI) 59,94/60Hz 31,469KHz/31,5KHz 720x480P (HDMI) 59,94/60Hz 31,469KHz/31,5KHz 720x576P (HDMI) 50Hz 31,25KHz 1280x720P (HDMI) 50Hz 37,5KHz 1280x720P (HDMI)
- Seite 31 ROG Strix XG258Q Serie Gaming LCD Monitor 3-11...
- Seite 32 3-12 Kapitel 3: Allgemeine Hinweise...
