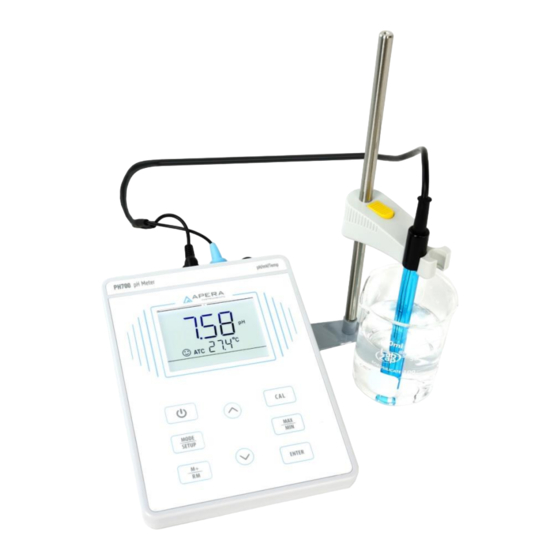

Ampera Instruments PH700 Bedienungsanleitung
Inhaltszusammenfassung für Ampera Instruments PH700

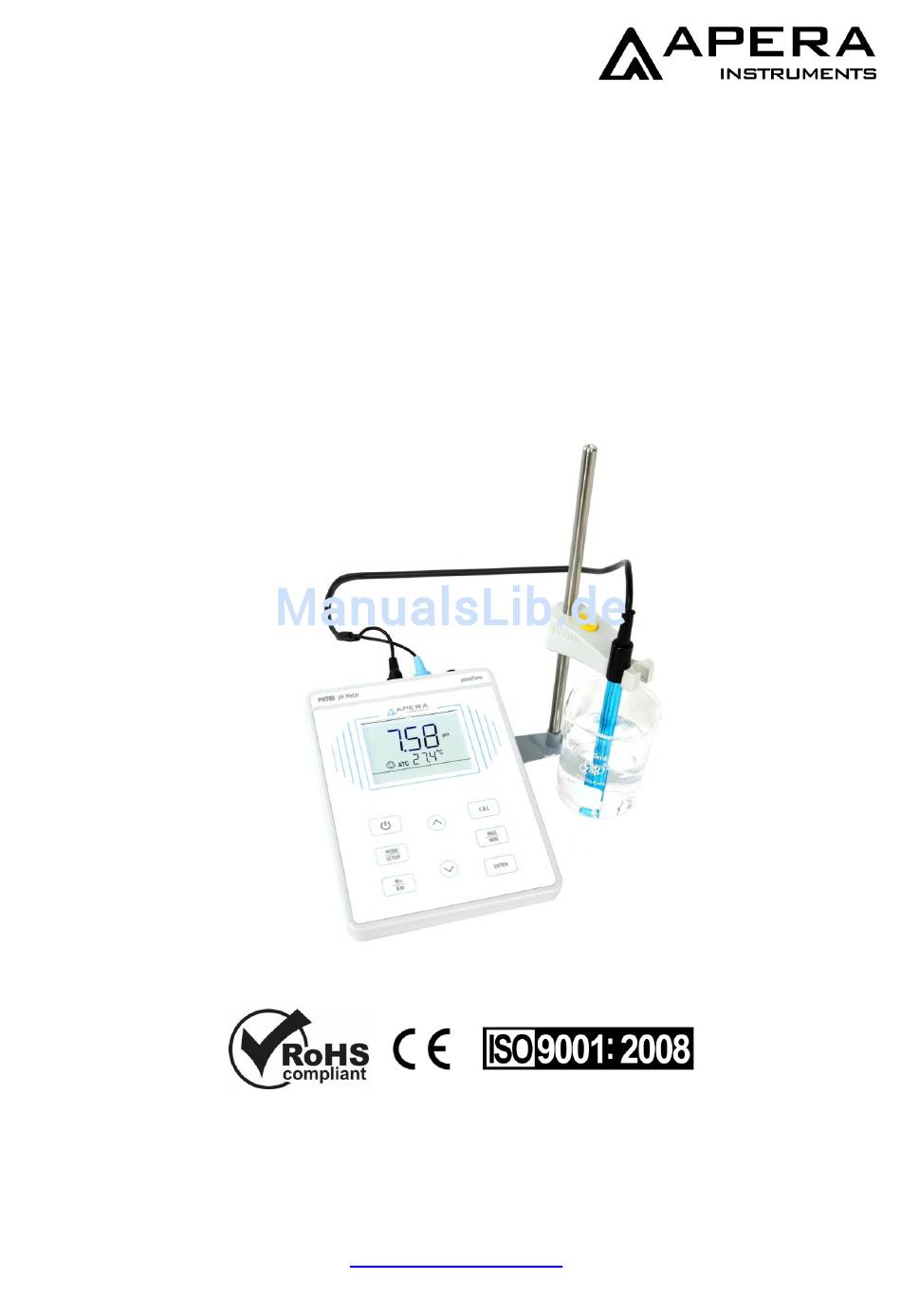

- Seite 1 PH700 Tisch pH-Messgerät Bedienungsanleitung (Stand 12/2017) APERA INSTRUMENTS (Europe) GmbH www.aperainst.de - 1 -...
-
Seite 2: Inhaltsverzeichnis
Manual Version 3.1 Inhaltsverzeichnis Übersicht ........................- 3 - Hauptfunktionen ....................... - 3 - Technische Daten ......................- 4 - Lieferumfang ......................... - 4 - Beschreibung ......................... - 5 - LCD Anzeige ........................- 5 - Tastenfeld .......................... - 5 - Anschlüsse ........................ -
Seite 3: Übersicht
Übersicht Vielen Dank, dass Sie sich für den Kauf eines APERA Instruments PH700 Tisch pH-Messgerätes entschieden haben! Dieses Gerät bildet eine herausragende Kombination aus fortgeschrittenen Elektronikdesign und Sensortechnologie. Gleichzeitig ist es eine wirtschaftliche Wahl im Rahmen von verlässlichen Tischmessgeräten in Laborbedingungen. Bitte lessen Sie die Bedienungsanleitung sorgfältig, um korrekte Benutzung und Pflege zu gewährleisten. -
Seite 4: Technische Daten
Energieversorgung DC9V/300mA Gehäuseschutzart IP54 Abmessungen / 240×235×103 mm / 1kg Gewicht Lieferumfang Inhalt Menge PH700 Tisch pH-Messgerät 201T-F Plastik 3-in-1 Kombinations pH Elektrode pH standard Pufferlösungen (4.00/7.00/10.01 pH) Jeweils 50ml 9V Netzteil Elektrodenhalter 1 Set Bedienungsanleitung - 4 -... -
Seite 5: Beschreibung
Beschreibung 4.1 LCD Anzeige Abbildung 1 (1) — Messwert (2) — Kalibriersymbole und -nummerierung (3) — Messeinheit (4) — Temperatureinheit (5) — pH-Einheit, wird während Kalibrierung angezeigt (6) — Vorgeschlagener Kalibrierwert oder erkannte Kalbrierlösung, Nummerierung für Datenspeicherung und -abruf, Fehlermeldungen (7) —... -
Seite 6: Funktionen
Tastenfeld Operationen: Kurz drücken ----- <1.5 Sekunden; Lange drücken ----- >1.5 Sekunden. Tastenfunktionen: Tabelle – 1 Tastenfeldfunktionen und Beschreibung Taste Tastendruck Funktionen Kurz Ein-/Ausschalten Kurz Messeinheit auswählen: pH, mV Lang Menü für Parametereinstellung Kalibriermodus starten Kurz ... -
Seite 7: Anzeige Für Stabilen Messwert
4.4 Anzeige für stabilen Messwert Wenn das Messgerät einen stabilen, sich nicht ändernden Messwert erfasst, erscheint auf dem Bildschirm ein Smiley Symbol (siehe Abb. 3) Bitte erst nach dauerhaften Anzeigen des SMI Symbols Messwerte erfassen oder Kalibrierungen bestätigen Abbildung 3 4.5 Datensätze speichern, abrufen und löschen Speichern Wenn ein stabiler Messwert erreicht ist, drücken Sie die M+... -
Seite 8: Ph-Wert Messung
pH-Wert Messung 5.1 Vorbereitung Elektrodenhalter anbringen Elektrodenhalter besteht einem Metallstandfuß, einer Führungsstange einer Elektrodenklammer. Befestigen Sie zuerst den Standfuß von unten mit einer der dafür vorgesehenen Schrauben am Messgerät. Beachten Sie, dass der Standfuß links oder rechts angebracht werden kann. Schrauben Sie dann die Führungsstange in den Standfuß... -
Seite 9: Ph-Wert Kalibrierung
5.3 pH-Wert Kalibrierung pH Pufferlösungen Das Gerät erkennt 2 standard Pufferserien: USA and NIST (siehe Tabelle 2). Sie kann in Parameter P1 eingestellt werden (siehe Abschnitt 5.6.1). Tabelle 2 pH Standard Pufferserie Kalibriersymbol NIST 1.68 und 4.00 pH 1.68 und 4.01 pH 3-Punkt 7.00 pH 6.86 pH... -
Seite 10: Ph-Wert Kalibrierung
5.4 pH-Wert Kalibrierung -Taste drücken, um Kalibrierung zu starten. Auf der Anzeige blinkt „CAL1“ in der rechten oberen Ecke. In der unteren blinkt „7.00 pH“, um den ersten Kalibrierpunkt anzuzeigen. 2) Elektrode aus Schutzkappe nehmen, mit destilliertem Wasser abspülen und anschließend mit Papiertüchern trocken tupfen. Danach in die pH 7.00 Pufferlösung eintauchen, vorsichtig umrühren und still hinstellen bis sich die Messung stabilisiert. -
Seite 11: Ph-Wert Messung
5.5 pH-Wert Messung Die Aufbewahrungsflasche abschrauben und bei Seite stellen (die KCl- Lösung NICHT ausschütten). Die Elektrode mit destilliertem Wasser spülen und mit sauberen Papiertüchern sanft trocken tupfen. Jetzt kann die Elektrode in die zu messende Flüssigkeit getaucht werden. Rühren Sie die Flüssigkeit behutsam mit der Elektrode, um vollständige Benetzung des Sensors zu gewährleisten. - Seite 12 1) Da der pH-Wert einer Flüssigkeit temperaturabhängig ist, erhält man genauere Messwerte, wenn Messprobe und Kalibrierpufferlösung dieselbe Temperatur haben. Es wird empfohlen, vor der Kalibrierung die Temperatur der Pufferlösung an die erwartete Messtemperatur anzugleichen. Beispiel: Es sollen Messungen bei 66°C durchgeführt werden. Die Pufferlösungen sollten auf diese Temperatur aufgewärmt werden, bevor die Kalibrierung durchgeführt wird, um die besten Messergebnisse zu erzielen.
-
Seite 13: Parameter Einstellungen
5.6 Parameter Einstellungen Tabelle 6 Symbol Parameter Einstellgröße Parameter Werkseinstellung Standard Pufferlösungsserie USA - NIST Auflösung 0.1/0.01 pH 0.01 pH Temperatureinheit ℃ - ℉ ℃. Gerätespeicher leeren No-Yes Auf Werkseinstellungen No-Yes zurücksetzen Um die Parametereinstellung zu öffnen, halten Sie im Messmodus die MOD –Taste für 3 Sekunden gedrückt. -
Seite 14: Wartung Und Pflege Der Ph Elektrode
5.7 Wartung und Pflege der pH Elektrode 5.7.1 Alltägliche Pflege Die Elektrode muss bei Nichtbenutzung in dem Fläschchen mit Aufbewahrungslösung gelagert werden. Die Lösung ist Potentialneutral und dient dazu, die Sensibilität des Sensors zu bewahren. Wenn die Elektrode benutzt werden soll, erst den Flaschendeckel abschrauben und dann die Elektrode entnehmen. -
Seite 15: Reinigung Verschiender Verschmutzungen Von Glaskugel Und Diaphragma
5.7.5 Reinigung verschiender Verschmutzungen von Glaskugel und Diaphragma Tabelle 8 Verschmutzung Reinigungslösung Inorganische Metalloxide Verdünnte Säure <1mol/L Organische Lipide Verdünntes Waschmittel (schwach basisch) Harz Makromolekular Verdünnter Alkohol, Azeton, Ether Blut Saure enzymatische Lösung (saccharated yeast tablets) Farbe Verdünnte Bleiche, Peroxide Redoxpotential Messung 6.1 ORP Messung Im Messmodus... -
Seite 16: Elektrodenempfehlungen Für Spezifische Anwendungsbereiche
Elektrodenempfehlungen für s pezifische Anw endungsbereiche Anwendung Elektrodenempfehlung Reguläre flüssige Lösungen 201T-F, LabSen 213 Getränke, Bier, oder Weinanalyse LabSen 213 Kosmetikprodukte LabSen 851-1, (benötigt MP500 Temp.sensor) Milchprodukte (Milch, Sahne, Jughurt, Mayo, etc.) LabSen 823 Flüssigkeiten bei hohen Temperaturen LabSen 213 Flüssigkeiten bei niedrigen Temperaturen LabSen881 (benötigt MP500 Temp.sensor) Fleisch...
