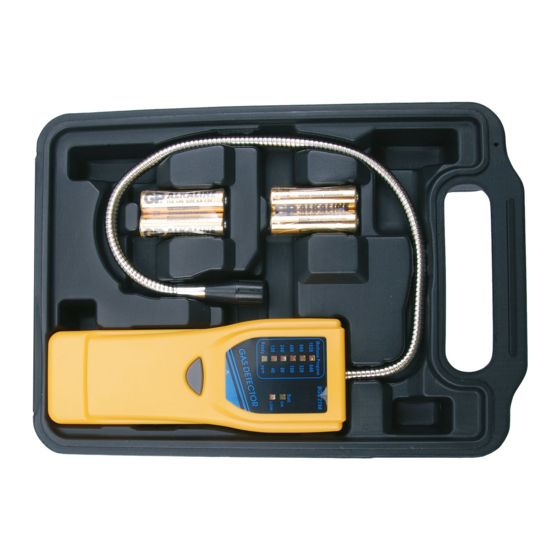

Bei diesem Messgerät handelt es sich um eins der modernsten Lecksuchgeräte für z.B. Fahrzeuge
mit Gas betriebenen Motoren. Es bietet die folgenden Funktionen:
-
Erkennt sowohl Methan- als auch Propangas
-
Lokalisiert Gaslecks auf schnelle Art und Weise
-
Kalibriert sich automatisch nach Einschalten des Geräts
-
Schaltet sich bei Nichtgebrauch eigenständig ab (Energiesparfunktion)
-
Kurze Aufwärmphase (60 Sekunden)
-
Reaktionszeit beträgt weniger als 10 Sekunden
-
Leuchtdiodenkette in fünf Stufen zur Anzeige der Gaskonzentration
-
über 440 mm lange, flexible Sonde zur Messung von Gaskonzentrationen
-
Standardanschluss für Kopfhörer
-
Flüstermodus wählbar (Signalton AUS)
Spezifikation
Sonde:
Halbleiter
Reaktionszeit:
< 10 Sekunden
Aufwärmphase:
< 60 Sekunden
Betriebstemperatur: -5°C bis 45°C
Energiesparmodus: Nach 10 Minuten ohne Nutzung
Stromversorgung:
4x Alkali-Batterien des Typs AA
Batterielaufzeit:
14 Stunden (ohne Unterbrechung)
Min. Spannung:
4,8 Volt
Länge der Sonde:
447 mm
Maße:
175 x 70 x 38 mm (HxBxT)
Anzeige:
Alarmton (akustisch) / Leuchtdiodenkette (visuell)
Messbereich bei:
- Methan
120 – 1920 ppm
- Propan
40 – 640 ppm
Messempfindlichkeit:
- Propan
40 ppm
- Methan
120 ppm

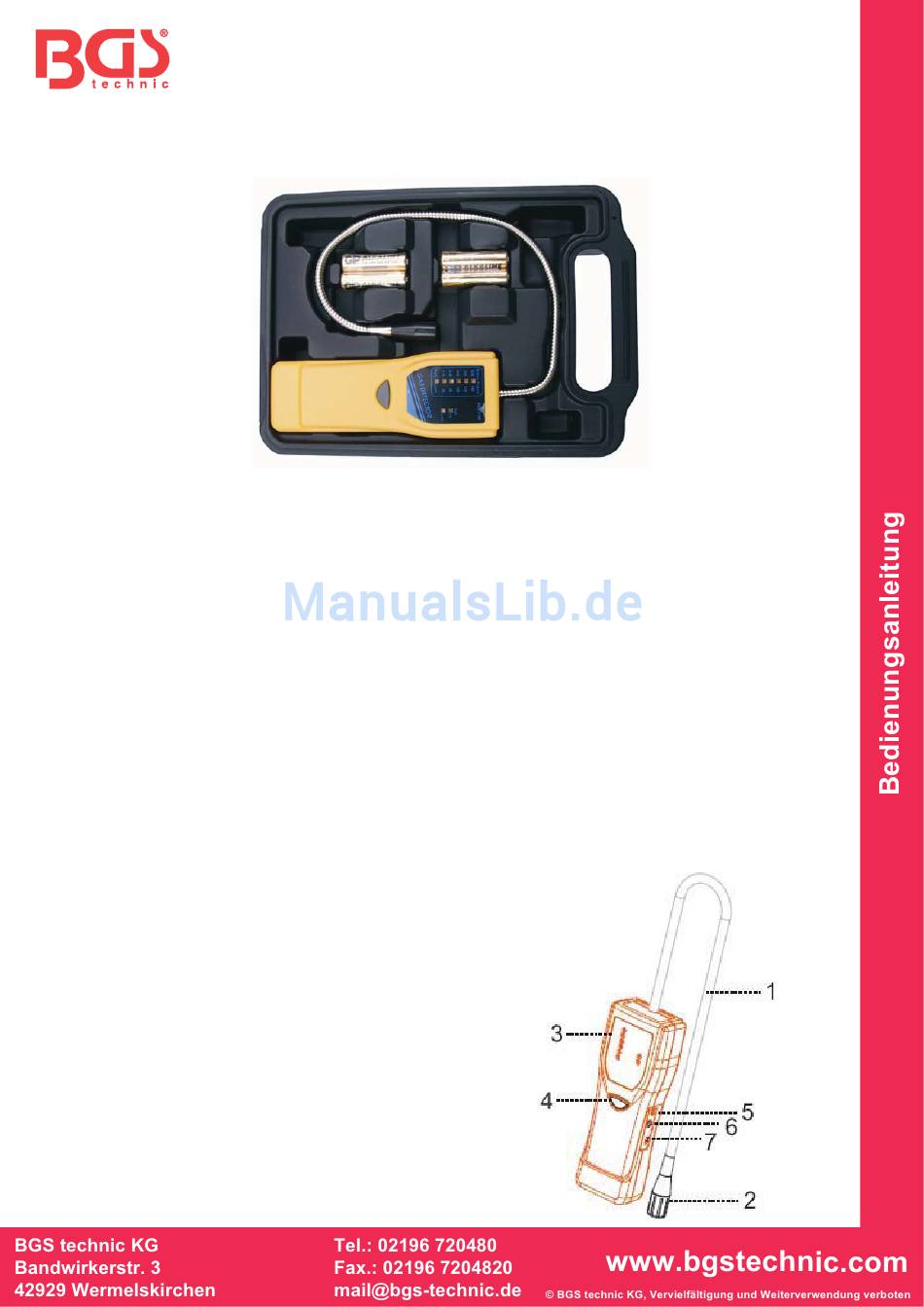

Einführung
1. Flexible Sonde
2. Sondenkappe
3. Leuchtdiodenkette
4. AN/AUS-Schalter
5. Kopfhöreranschluss (3,5 mm)
SW-Stahl und Werkzeugvertriebs GmbH
L
e
v
e
k r
u
s
r e
t S
a r
s
s
e
6
5
D
4 -
2
8
9
7
R
e
m
s
c
h
e
d i
Gasdetektor
6. Adapteranschluss
(außen 4 mm / innen 1,3 mm)
7. Schalter für Flüstermodus
Tel. +49 (0) 2191 / 46438-0
F
ax +49 (0) 2191 / 46438-40
- E
M
a
: l i
n i
o f
@
s
w
s
a t
l h
d .
e
Art. 2198
Verwandte Anleitungen für BGS technic 2198
Inhaltszusammenfassung für BGS technic 2198
- Seite 1 Art. 2198 Gasdetektor Bei diesem Messgerät handelt es sich um eins der modernsten Lecksuchgeräte für z.B. Fahrzeuge mit Gas betriebenen Motoren. Es bietet die folgenden Funktionen: Erkennt sowohl Methan- als auch Propangas Lokalisiert Gaslecks auf schnelle Art und Weise Kalibriert sich automatisch nach Einschalten des Geräts Schaltet sich bei Nichtgebrauch eigenständig ab (Energiesparfunktion)
- Seite 2 Anzeige 1. Fünfstufige Leuchtdiodenkette (Methan) 2. Fünfstufige Leuchtdiodenkette (Propan) 3. Sondenanzeige (erleuchtet wenn Sonde betriebsbereit) 4. AN/AUS-Anzeige & Anzeige für Batteriestatus „OK“ 5. Anzeige für Batteriestatus „zu niedrig“ Bedienung Gerät einschalten Drücken Sie den AN/AUS-Schalter des Geräts für etwas mehr als 2 Sekunden um das Gerät einzuschalten.
- Seite 3 Fehlerdiagnose am Gerät Das Gerät lässt sich nicht anschalten a) Haben Sie den AN/AUS-Schalter für mehr als 2 Sekunden gedrückt? b) Prüfen Sie die Batterien. Sind Sie richtig herum eingesetzt worden? c) Tauschen Sie die Batterien gegen frische Batterien aus. Versuchen Sie es erneut. Die Sondenanzeige leuchtet auch nach 60 Sekunden nicht auf a) Prüfen Sie, ob die Sonde einen guten Kontakt hat.
-
Seite 10: Eu-Konformitätserklärung
We declare that the following designated product: Nous déclarons sous propre responsabilité que ce produit: Declaramos bajo nuestra sola responsabilidad que este producto: Gas-Leck-Detektor / Suchgerät ( BGS Art. 2198 ) Gas Leak Detector Détecteur de fuite de gaz Detector de gas folgenden einschlägigen Bestimmungen entspricht:...
