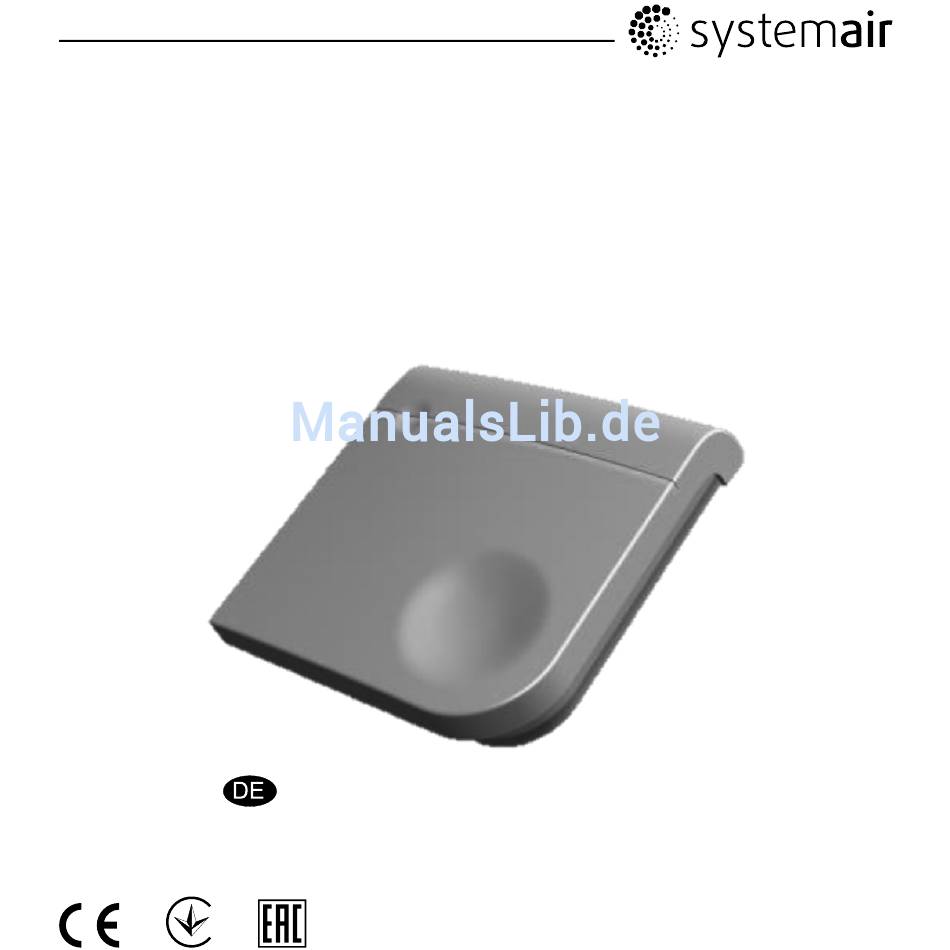

CO
-Sensor
2
Wireless
Bedienungsanleitung
-de
Aus dem Englischen
2017-03-20
A004
übersetztes Dokument

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für SystemAir CO2-Sensor

  • Seite 1 -Sensor Wireless Bedienungsanleitung Aus dem Englischen 2017-03-20 A004 übersetztes Dokument...
  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis 1 Konformitätserklärung ........1 2 Produktbeschreibung ........2 2.1 CO -Messung ........3 3 Leitlinien zur Installation ......... 4 4 Beschreibung der Bedieneinheit ....... 5 4.1 Anschlüsse ........6 4.2 Hochfahrmodus ........6 4.3 Modus Aktiv/Benutzer/Fehler ....7 4.4 Bindemodus ........8 5 Fehlersuche..........
  • Seite 3: Konformitätserklärung

    Der Hersteller Systemair AB Industrivägen 3 SE-739 30 Skinnskatteberg SCHWEDEN Büro: +46 222 440 00 Fax: +46 222 440 99 www.systemair.com erklärt hiermit, dass SmartDial, CO2-Sensor, Feuchtigkeitssensor, Eingangsmodul und RS485 Gateway alle geltenden Anforderungen der Richtlinie 2014/53/EU erfüllen. Bedienungsanleitung -Sensor...
  • Seite 4: Produktbeschreibung

    Kohlendioxidgehalt (CO ) in der Luft misst. Der CO -Wert wird in ppm (Teile pro Million) gemessen. Wenn der Sensor einen CO -Wert misst, der über einem voreingestellten Wert liegt, beginnt das Lüftungsgerät mit der Zwangsbelüftung. Bedienungsanleitung -Sensor Systemair AB...
  • Seite 5: Co -Messung

    Die Messung ist 2 Minuten nach dem Einschalten des Geräts stabil. Die Messgenauigkeit liegt 10 Minuten nach dem Einschalten des Geräts auf dem Maximalwert. Hinweis! Die Funktion des CO -Sensors wird am Steuergerät des Systemair-Lüftungsgeräts konfiguriert. Siehe Handbuch des jeweiligen Lüftungsgeräts. Bedienungsanleitung -Sensor Systemair AB...
  • Seite 6: Leitlinien Zur Installation

    3 Leitlinien zur Installation Weitere Informationen entnehmen Sie bitte dem Benutzerhandbuch RS485-Gateway. Bedienungsanleitung -Sensor Systemair AB...
  • Seite 7: Beschreibung Der Bedieneinheit

    4 Beschreibung der Bedieneinheit Die Benutzerschnittstelle (MMI) für dieses Produkt verfügt über einen kapazitive Taste und eine kombinierte (rot und grün) LED-Leuchte zur Anzeige des Gerätezustands. 1. Grüne und rote kombinierte LED 2. Kapazitive Taste Bedienungsanleitung -Sensor Systemair AB...
  • Seite 8: Anschlüsse

    N — 230 V AC 4.2 Hochfahrmodus Nach dem Einschalten des Geräts leuchtet die grüne LED auf. Nach 2 Sekunden wechselt das Gerät in den Leerlaufmodus. Im Leerlaufmodus erlöschen die Status-LEDs. Wenn die Taste betätigt wird, startet der Modus Aktiv/Benutzer/Fehler. Bedienungsanleitung -Sensor Systemair AB...
  • Seite 9: Modus Aktiv/Benutzer/Fehler

    Taste berührt wird. • Wenn die Taste gedrückt und für 10 Sekunden gehalten wird, beginnt die grüne LED für 3 Sekunden zu blinken. • Wenn die Taste innerhalb dieser 3 Sekunden losgelassen wird, startet der Bindemodus. Bedienungsanleitung -Sensor Systemair AB...
  • Seite 10: Bindemodus

    Die Bindung ist nur innerhalb von 2 Minuten nach dem Hochfahren möglich. Hinweis! Der Bindemodus muss zuerst am Gateway aktiviert werden. Weitere Informationen entnehmen Sie bitte dem Benutzerhandbuch RS485-Gateway. Im Bindemodus leuchten die rote und grüne LED abwechselnd für 2 Sekunden auf. Bedienungsanleitung -Sensor Systemair AB...
  • Seite 11: Fehlersuche

    Rote LED leuchtet — Bindung fehlgeschlagen Wenn die Taste erneut gedrückt wird, startet der Modus Aktiv/Benutzer/Fehler. 5 Fehlersuche Anzeige Mögliche Ursache und Maßnahme CO2-Sensor funktioniert nicht Überprüfen Sie die Betriebsspannung RF-Bindungs- und/oder Überprüfen Sie, ob der -Kommunikationsprobleme Abstand zwischen Gateway und Remotmodulen zu klein (<...
  • Seite 12 Systemair AB behält sich das Recht vor, Änderungen und Verbesserungen am Inhalt dieser Anleitung ohne Vorankündigung vorzunehmen. Systemair AB Industrivägen 3 SE-739 30 Skinnskatteberg, Sweden Phone +46 222 440 00 Fax +46 222 440 99 www.systemair.com...
