10
11
12
13
20
21
22
23
24

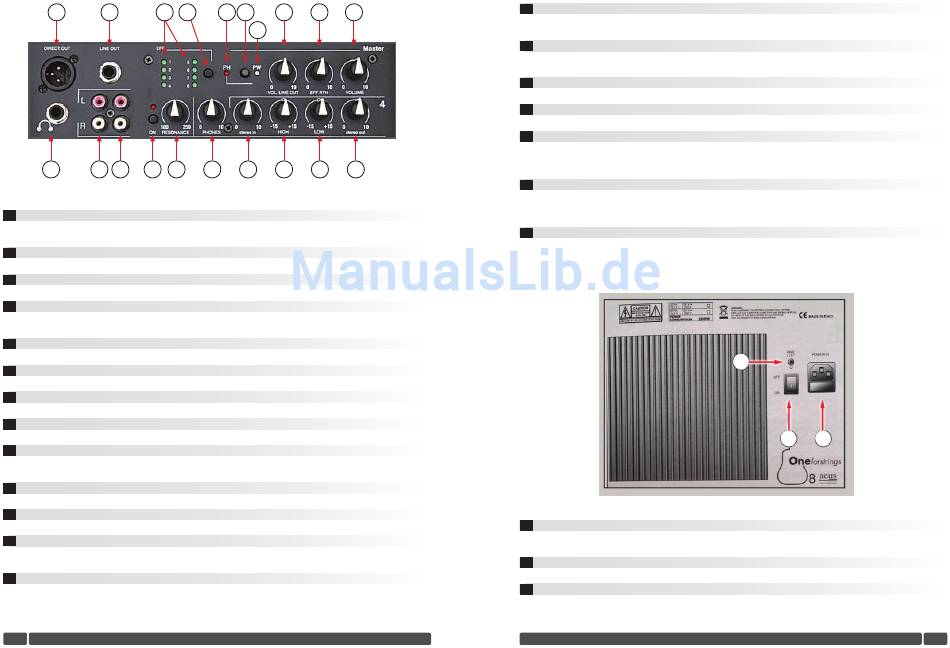

direct out:
10
Elektronisch geregelter, symmetrischer XLR Ausgang. Das Signal wird nach dem EQ abgegriffen
und elektronisch ausgepegelt.
Line out:
11
Unsymmetrischer Klinken Ausgang (nach dem EQ) für externe Verstärkung mit kurzen Kabellängen.
eFF. Led's:
12
Optische Kontrolle der ausgewählten Effekte.
eFF. schaLter:
13
Mit diesem Taster können Sie durch mehrmaliges betätigen zwischen acht erstklassigen Effekten
wählen
Ph Led's:
14
Optische Kontrolle der Phantom Spannung (ein/aus).
Ph schaLter:
15
Phantom Spannung EIN / AUS schalten.
PoWer Led:
16
Power Anzeige. Leuchtet bei engeschaltetem Gerät.
VoL. Line out:
17
Lautstärkeregelung der Klinkenbuchse Buchse LINE OUT (11), unabhängig vom MASTER VOLUME (19).
eFF. ret.:
18
Effekt Anteile Auswahl- Potentiometer. Zur Einstellung wie viel Effekt sie dem Signal beimischen
möchten.
master VoLume:
19
Gesamt - Lautstärke - Regler Steuert die gesamte Lautstärke aller angeschlossenen Signale.
KoPFhÖrer-anschLuss:
20
Stereo- out Klinkenbuchse, verstärkt (Klasse A), und abhängig vom Master Potentiometer (19).
in L-r:
21
Line- Stereo- Eingang mit einer Impedanz von 22kOhm. Dient zum Anschluss von Geräten mit
einem hohen Ausgangspegel, wie zB. iPods, Computer, Keyboards, etc...
out L-r:
22
Line- Stereo- Ausgang. Cinch Buchsen zum Anschluss am Eingang von Geräten wie Recorder,
Computer, iPods, etc....
One
8
4
forstrings
14 15
17
18
19
16
25
26
27
28
29
oFF-on resonance:
23
Schützt vor Resonanzfrequenzen bei hohen Lautstärken. -die Schaltung arbeitet bei gedrücktem
Knopf.
resonance:
24
Durch drehen dieses Potentiometers (bei aktiviertem Schalter (23) ), beeinfl ussen Sie den Filter
in einer Frequenz von 100 Hz bis 250 Hz. Die Dämpfung beträgt 12dB.
Phones:
25
Lautstärkeregelung der Buchse vom Kopfhörer Ausgang (20), abhängig vom MASTER VOL. (19).
stereo in:
26
Lautstärkeregelung vom Cinch- Eingang (21), -wird an den MASTER VOLUME (19) gesendet.
hiGh:
27
Frequenzeinstellung (Höhenregelung) vom Cinch-Eingang (21). In Mittelstellung fi ndet keine
Klangänderung statt. Bewegen Sie den Regler nach links oder rechts, um eine Verstärkung/
Dämpfung (Frequenzänderung) von bis zu +/- 15 dB zu erzielen.
LoW:
28
Frequenzeinstellung (Tiefenregelung) vom Cinch-Eingang (21). In Mittelstellung fi ndet keine
Klangänderung statt. Bewegen Sie den Regler nach links oder rechts, um eine Verstärkung/
Dämpfung (Frequenzänderung) von bis zu +/- 15 dB zu erzielen.
stereo out:
29
Lautstärkeregelung vom Cinch-Ausgang (22), -wird an den MASTER VOLUME (19) gesendet.
Gnd LiFt:
30
Schaltet die Erdung (Masse) an der Elektronik um. Im Falle einer ungewollten Brummspannung
aus dem Stromnetz bewegen Sie diesen Schalter in die jeweils andere Stellung.
oFF-on:
31
Hauptschalter zum aus-/ein- Schalten des Gerätes.
PoWer in:
32
Anschlussbuchse für mitgeliefertes Stromkabel.
30
31
32
One
8
forstrings
5
