Ering HCF 737 Gebrauchsanweisung
Inhaltszusammenfassung für Ering HCF 737

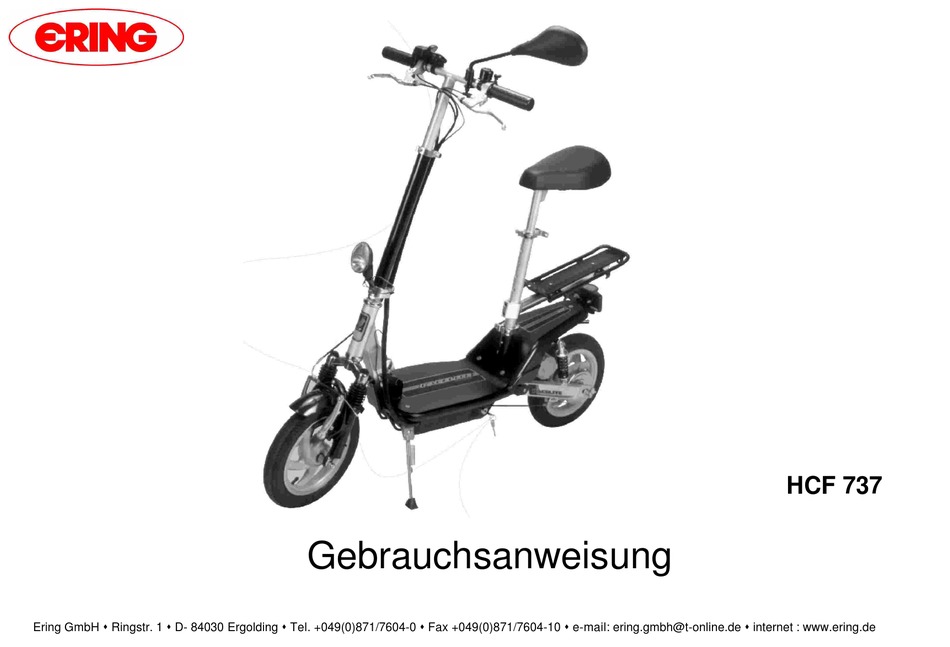

- Seite 1 HCF 737 Gebrauchsanweisung Ering GmbH Ringstr. 1 D- 84030 Ergolding Tel. +049(0)871/7604-0 Fax +049(0)871/7604-10 e-mail: ering.gmbh@t-online.de internet : www.ering.de...
- Seite 2 Vorwort Wir möchten die Gelegenheit nutzen um Ihnen zu danken, daß Sie sich für den Elekroscooter HCF 737 entschieden haben. Dieses Benutzerhandbuch beinhaltet sicherheitsrelevante Informationen über die Instandhaltung und Benutzung des Fahrzeuges. Daher empfehlen wir Ihnen, das Benutzerhandbuch vor der Benutzung des Fahrzeuges sorgfältig durchzulesen.
- Seite 3 Montage des Elektroscooters Achten Sie vor jeder Inbetriebnahme darauf, dass alle Schellspannverschlüsse und alle Verschraubungen fest angezogen sind. ERING GMBH / ERGOLDING...
- Seite 4 Hinterradreifen (19) Hinterradfederung (20) Bowdenzüge (21) Nummernschildhalter mit Schnellspannhebel (22) Schnellspannhebel (23) Motorschalter (Bremse) (24) Tachometer (25) Beleuchtung für Tachometer (26) Rückspiegel (27) Klingel (28) Scheinwerfer mit Schalter (29) Rücklicht (30) Gepäckträger (Beladung maximal 3 kg) ERING GMBH / ERGOLDING...
- Seite 5 Mit dem Gashebel erhöht man durch Drehen die Fahrgeschwindigkeit oder man verringert die Fahrgeschwindigkeit durch Loslassen des Drehgriffes. Bitte beachten Sie, dass sich das Fahrzeug in Bewegung setzt, wenn am Gashebel gedreht wird. Schnellspannhebel (5,11,21): Achten Sie darauf, daß alle Schnellspannhebel immer fest verschlossen sind! ERING GMBH / ERGOLDING...
- Seite 6 Belastbarkeit nur für das Fahrzeug ohne Fahrer und Gepäck ausgelegt. Schlüsselschalter (15): Der Schlüsselschalter ist der Hauptschalter der gesamten Elektrik. Schalten Sie zum Parken, Abstellen und auch zum Laden der Akkus den Schlüsselschalter immer auf AUS (OFF) und ziehen Sie den Schlüssel ab. ERING GMBH / ERGOLDING...
- Seite 7 Taste am Beleuchtungskörper wird diese aktiviert. Die Beleuchtung für den Tachometer wird von einer eigenen Batterie gespeist. Scheinwerfer (28): Am Scheinwerfer befindet sich der Hauptschalter für Front- und Rücklicht.Die Beleuchtung sollte auch tagsüber immer eingeschaltet werden. Das Fahren mit Licht beschleunigt das entladen der Akkus und die Reichweite verringert sich. ERING GMBH / ERGOLDING...
-
Seite 8: Technische Daten
Maximale Reichweite: 20 km (75kg Fahrergewicht ohne Licht) Fahrstrecke verringert sich bei hoher Zuladung und/oder bergiger Strecke. Sportliche Fahrweise verringert die Fahrtstrecke. Ladezeit. Ca. 3-4 Stunden Reifengrösse: 12 ½ Leergewicht: 30 kg Zulässiges Gesamtgewicht: 130 kg ERING GMBH / ERGOLDING... -
Seite 9: Allgemeine Sicherheitshinweise
Deshalb nach der Wäsche die Bremsen „trocken bremsen“ bzw. bei Regenfahrten die Bremsen öfters betätigen, damit immer eine einwandfreie Bremswirkung vorhanden ist. Machen Sie sich vor der Fahrt mit Handhabung und den Fahreigenschaften des Fahrzeugs vertraut. ERING GMBH / ERGOLDING... - Seite 10 Überladung oder Tiefentladung. Sie ist in diesem Fall durch eine neue Batterie zu ersetzen. Batterien bei Elektrofahrzeugen sind Verschleißteile und unterliegen nicht der Gewährleistung. Achtung: Die von ERING verwendeten Batterien dürfen keinesfalls geöffnet oder nachgefüllt werden ! Die im Inneren der Batterie befindliche Säure ist ätzend. Deshalb Vorsicht beim Hantieren! Säurespritzer auf der Haut müssen umgehend mit viel Wasser abgewaschen werden, bei Augenkontakt sofort den Arzt...
- Seite 11 Fahrzeug zu verlieren ! Beachten Sie beim Bremsen den rückwärtigen Verkehr. Zum Abstellen des Fahrzeuges immer den Schlüsselschalter ausschalten und den Schlüssel abziehen. Verwenden Sie zum Abstellen und Parken des Fahrzeuges die Parkstütze. ERING GMBH / ERGOLDING...
- Seite 12 Messen Sie den Umfang des Reifens in Zentimetern. Teilen Sie den gemessenen Wert durch 8. Geben Sie den ganzzahligen Wert (INCH) ein der Ihrem Ergebnis am nächsten kommt. (Beim Fahrzeug HCF 737 wird der Wert 12 eingegeben) Stellen Sie zu Justierung des Tacho die Einstellung ODO ein.
