1. Installation (Sicherheitshinweise siehe auch Seite1)
• Anschluss oder Installation darf nur von Fachpersonal durchgeführt werden!
• Schalten Sie bei allen Arbeiten den Stromkreis, in dem die Installation ausgeführt wird, an
der Hauptsicherung komplett ab!
• Montieren Sie für optimale Funktion den Bewegungsmelder quer zur Laufrichtung des
Bereiches, der abgetastet werden soll. Wenn sich Personen direkt auf den
Bewegungsmelder zubewegen, ist die Funktion nur bedingt gegeben!
•
Stecken Sie die abisolierten Adern der Anschlussleitung in die Lüsterklemmen am
Bewegungsmelder und schrauben diese gut fest!
• Beachten Sie hier Bitte die Anschlussreihenfolge: 1. Verbinden Sie die blauen Neutralleiter.
2. Verbinden Sie den roten Ausgangsleiter mit dem Verbraucher. 3. Verbinden Sie die nun
die braunen L1-Phase Leiter miteinander!
• Schließen Sie den Bewegungsmelder zwischen Verbraucher und Leuchte. Installieren Sie
den Bewegungsmelder nicht in der Nähe von Heizungen oder Klimageräten. Dies kann die
Funktion beeinträchtigen oder das Gerät zerstören!!

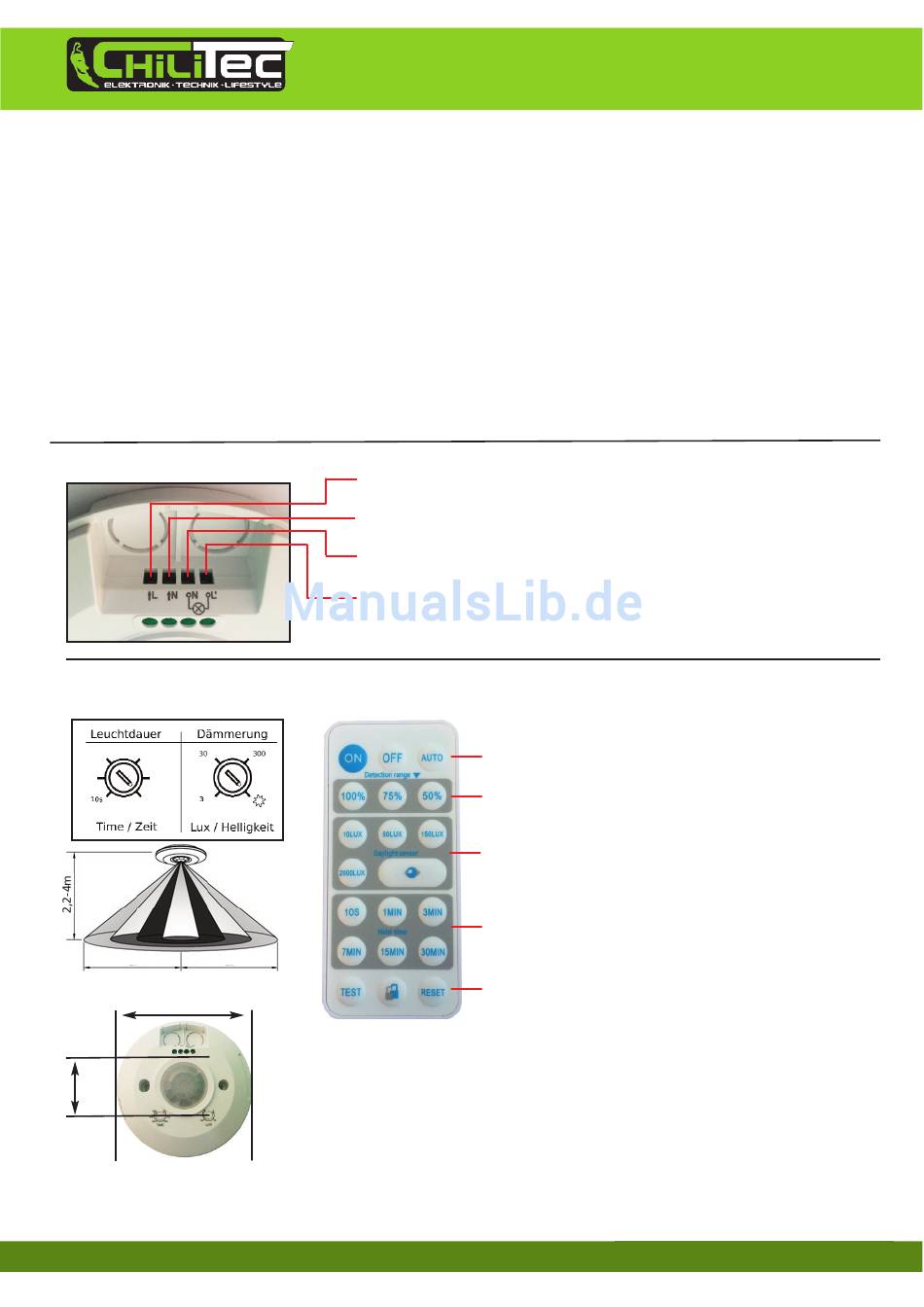

1. Anschlussbild:
2. Einstellung an Gerät oder per Fernbedienung:
Immer die letzte Einstellung die getätigt wird (entweder FB oder Gerät) wird übernommen.
3m
7m
1m
15m
30m
3m
3m
3. Bemaßung:
115mm
40mm
Tiefe (Aufbauhöhe) nur 26mm
Bitte beachten Sie das es sich hierbei um ein hochempfindliches Gerät handelt, welches unter
bestimmten Bedingungen schon einmal unbeabsichtigt aktiviert werden kann.
Vervielfältigung nur mit Genehmigung durch ChiliTec GmbH, Lehre
Bedienungsanleitung
Anderenfalls besteht LEBENSGEFAHR!!
Zuleitung Phase L
(schwarz/braun)
Zuleitung Nullleiter N
(blau)
Ausgang Nulleiter N1
(zur Lampe - blau)
Ausgang Phase L1
(zur Lampe - schwarz/braun)
Die Aderfarben können abweichen
- symbolische Angabe -
Funktionstest bei Tageslicht (manuell oder Test Taste auf FB)
1. Stellen Sie den Regler Time / Zeit auf die kleinste Stufe, 10s.
2. Stellen Sie den Regler Lux auf die größte Stufe, Sonnensymbol.
Wenn nun eine Person den Erfassungsbereich betritt sollte der Be-
wegungsmelder auslösen und nach den eingestellten 10s wieder
ausschalten. Beachten Sie das das Gerät auf Wärmeveränderung
reagiert. Siehe Anhang
Wenn beide Ausgänge L und N zur
Lampe „weitergeleitet" werden, muss
die Lampe nicht mehr mit einem
„Extra Nulllleiter" direkt versorgt wer-
den. Leitungsführung 3x1,5mm² zum
Melder und weiter vom Ausgang zur
Lampe. Achtung: Möglicherweise muss
Ihre Leuchte (wenn Schutzklasse 1)
trotzdem an mit PE, dem Schutzleiter
verbunden werden.
ON > EIN / OFF > AUS / AUTO > Automatikbetrieb mit
den unterhalb eingestellen Vorgabewerten
Reichweiten Einstellung (Empfindlichkeit)
100% > ca. 6m / 75% > ca. 4,5m / 50% > ca. 3m im Radius
Dämmerungswert Einstellung (Licht-Empfindlichkeit)
Restlichtwert 10/50/150/2000 Lux und Tageslicht
Zeiteinstellung (Wie lange belibt das Licht an?)
Leuchtzeit 10 Sek. / 1/3/7/15 oder 30 Minuten
Test > Testfunktion, hier werden die Werte auf Tageslichttest ge-
stellt (wie unten bei Funktionstest beschrieben. Der Modus bleibt
ca. 3 Minuten aktiv und wechselt dann automatisch zurück.
Schloß > sperren und entsperren der Fernbedienungsfunktionen /
RESET > setzt Einstellungen zurück auf die am Melder manuell ein-
gestellten Werte.
