2. Installieren Sie den Regler in der vertikalen Ebene. Lesen Sie Kapitel 5 für detailliertere
Information über den Abstand der Löcher zum befestigen. Um einen optimalen
Wärmeaustausch zu gewährleisten, lassen Sie bitte über und unter dem Regler 10 cm
Freiraum.
3. Batterie, Solarpanele und Verbraucher müssen wie in der Abbildung rechts an den Regler
angeschlossen werden. Achten Sie darauf, alles korrekt zu verbinden.
4. Stecken Sie den externen Temperatursensor in den vorgesehenen Platz auf der linken Seite
des Reglers.
Demontage:
Um Unfälle zu vermeiden trennen Sie bitte Solarpanele, Batterie und Verbraucher in
dieser Reihenfolge vom Gerät.
Achtung:
Die Batterie falsch herum anzuschließen, wird den Regler nicht beschädigen, stellt
aber ein Risiko für verbrauchende Geräte dar.

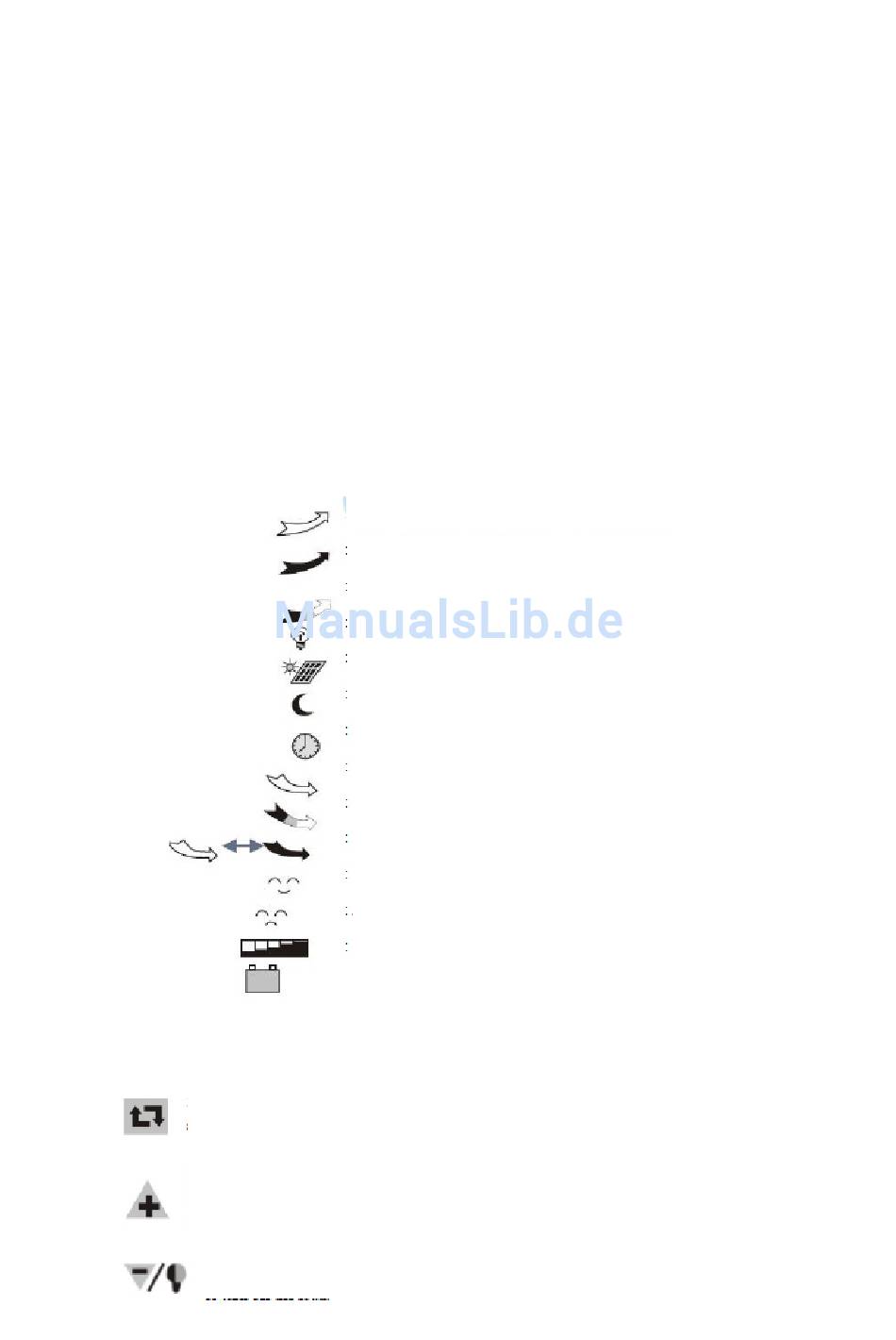

1. Erklärung der LCD Symbole
2. Erklärung der Knopf Funktionen:
Dies ist der Standardknopf um zwischen den Menüs zu wechseln. Die
Reihenfolge der Menüs ist in Abbildung 1 zu sehen
„+" Knopf für Parametereinstellung. Außerdem hat dieser Knopf bei der
Überprüfung der Parameter die Funktion, alle Parameter zurückzusetzen,
wenn er länger als 5 Sekunden gedrückt wird.
„-" Knopf für Parametereinstellung; Außerdem hat dieser Knopf in der
Hauptanzeige die Funktion den Verbrauch an- und auszuschalten
3 Funktionsweise
Stopp der Energiezufuhr für Verbrauchsgeräte
Kein Strom im Verbrauchsstromkreis
Strom im Verbrauchsstromkreis
Verbrauchersymbol
Symbol für Solarpanele
Lichtkontrolle Verbrauchssymbol
Symbol für die Ladezeitkontrolle
Laden der Batterie gestoppt
Batterie wird mit Höchstgeschwindigkeit geladen
Vollständig geladene Batterie
System arbeitet normal
System arbeitet unnormal
Anzeige für Batteriekapazität
Batteriesymbol
