Allnet ALL3271 Gebrauchsanweisung

Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
Gebrauchsanweisung
ALL3271
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Allnet ALL3271

Inhaltszusammenfassung für Allnet ALL3271

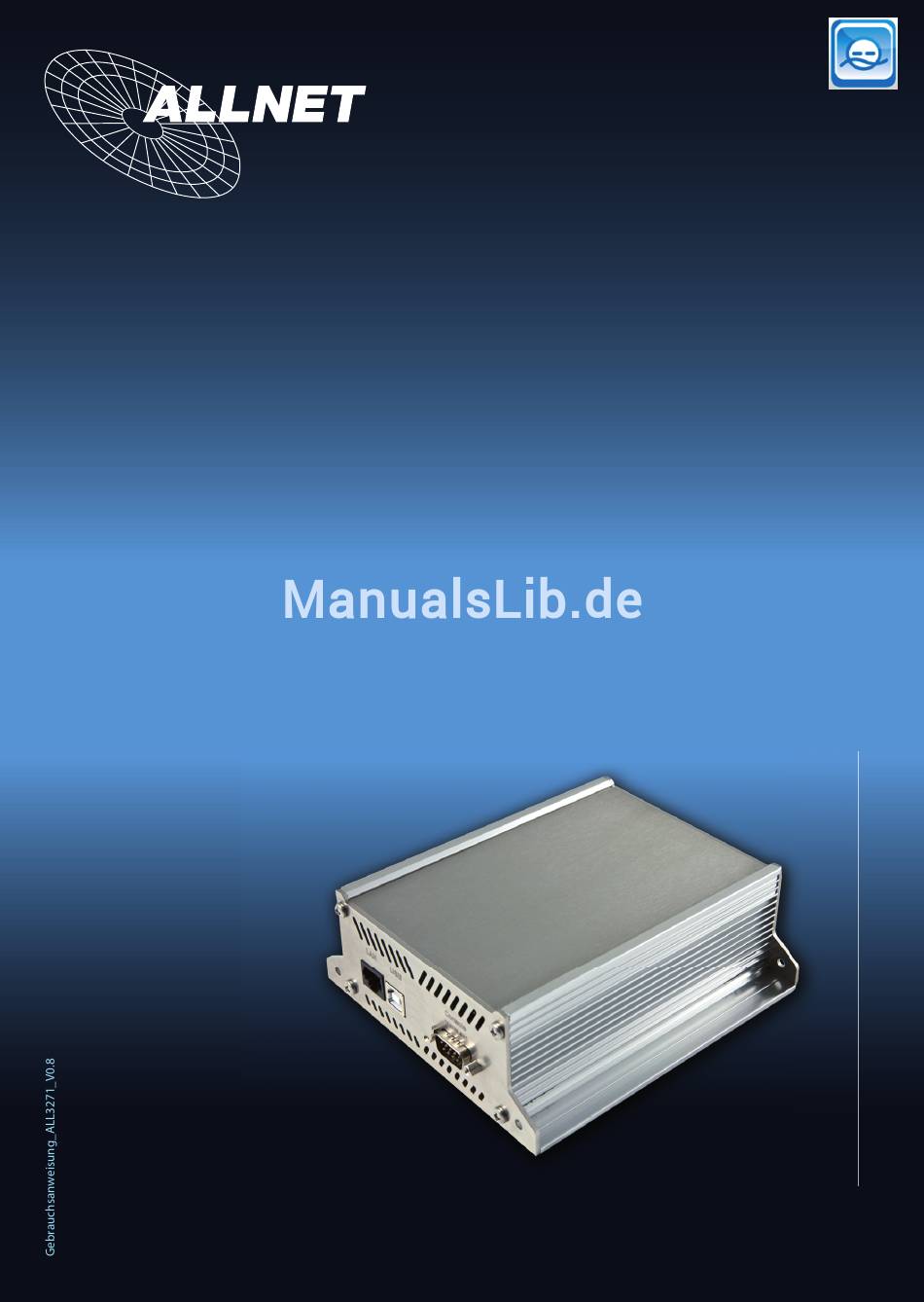

  • Seite 1 Gebrauchsanweisung ALL3271...

  • Seite 2: Inhaltsverzeichnis

    2. Inbetriebnahme 2.1. Aufstellungs- und Montageort 2.2. Anschluss der Versorungsspannung und des Netzwerkkabels 2.3. Benötigtes Zubehör - ALL3275 Powerline Steckdose (LON Teilnehmer) 2.4. Anschluss des ALL3271 an das Netzwerk (LAN-Einstellungen) 2.5. Sicherheitshinweise 3. Konfi guration des Gerätes 3.1. Interface 3.2. Device Name 3.3.

  • Seite 3: Lieferumfang

    ALL3271 • Kaltgerätestecker • Netzwerkkabel • Gebrauchsanweisung 2. Inbetriebnahme Damit Sie lange Freude an Ihrem hochwertigen ALL3271 haben, beachten Sie bitte folgenden Ablauf: Schrittweise Installation Ihres ALL3271: a. Auspacken und Packungsinhalt prüfen b. Aufstellen c. Anschließen der Versorungsspannung und des Netzwerkkabels am ALL3271 d.

  • Seite 4: Aufstellungs- Und Montageort

    Bitte achten Sie darauf, dass die Kabel nicht unter Zug sind, da diese sich sonst lösen können. Der ALL3271 ist für den Innenbereich entwickelt worden und darf auch nur dort eingesetzt wer- den. Sorgen Sie bitte für eine ausreichende Belüftung.

  • Seite 5: Anschluss Des All3271 An Das Netzwerk (Lan-Einstellungen)

    IP Adress Setting: Bei Auswahl „DHCP“ verwendet der ALL3271 eine vom DHCP Server zugewiesene IP-Einstellung, bei „static“ eine manuell vergebene Adresse. c. IP Adress: Adresse des ALL3271 im Netzwerk (Bitte achten Sie darauf, dass Sie keine IP-Adresse doppelt vergeben – Fragen Sie ggf. Ihren Administrator).

  • Seite 6: Sicherheitshinweise

    3. Konfi guration des Gerätes 3.1. Interface Die Anzeige der Bedienoberfl äche des ALL3271 kann über dieses Menü wie folgt eingestellt werden: - Displaygröße „manually/automatically“: In der Einstellung „automatically“ wird die Aufl ösung automatisch angepaßt, bei Einstellung „manually“ kann die minimale Displaygröße in Pixel angegeben werden.

  • Seite 7: Device Name

    3.2. Device Name Vergeben Sie hier einen eigenen Namen für Ihren ALL3271. Speichern Sie Ihre Eingaben mit „Save inputs“. 3.3. Spracheinstellungen Im Menü „Language“ können verschiedene Sprachen eingestellt werden.Speichern Sie Ihre Ein- gaben mit „Save inputs“. 3.4. LAN Settings (siehe Kap. 2.4) 3.5.

  • Seite 8: Datum Und Uhrzeit

    3.6. Datum und Uhrzeit Der ALL3271 ist mit einer Funktion ausgestattet, die es ihm ermögicht, sich automatisch immer die aktuelle Uhrzeit zu holen. Dazu muss aber Ihr Netzwerk zulassen, dass die IP-Adresse des ALL3271 Verbindung ins Internet frei geschaltet ist. Standardmäßig sind diese Werte eingestellt: Um den Zeitserver zu aktivieren muss der Button „Enabled“...

  • Seite 9: Device Status

    „Load Confi g File“: Wählen Sie eine Confi g Datei mit „Durchsuchen“ aus und drücken Sie „Upload“, um die gespeicherte Konfi guration einzuspielen. - Restart/Factory Reset: „Restart“: Löst einen Neustart des ALL3271 aus. „Factory Reset“ Setzt den ALL3271 auf seine Werkseinstellungen zurück. ACHTUNG: ALLE EINSTELLUNGEN GEHEN BEIM FACTORY RESET VERLOREN!!! Seite 9...

  • Seite 10: Update Settings

    - Version: Die Versionsanzeige zeigt den aktuellen Stand von Hard- und Software an. Drücken Sie „Check for Update“, um nach einer neuen Version auf dem ALLNET Server zu suchen. - Update Settings: Hier kann eingestellt werden, ob automatisch nach einem Update gesucht werden soll. Stellen Sie hier auch den Log-Level ein.

  • Seite 11: Powerline Actors

    4.2. Powerline Actors Um einen Powerline Actor bei Ihrem ALL3272 hinzuzufügen, muss dieser in diesem Menü hinzu- gefügt werden. Drücken Sie hierzu auf „+“. Es erscheint eine Eingabemaske, in der Sie folgende Einstellungen vornehmen können: - Actor: „Enabled“ oder „Disabled“ - legt fest, ob der Aktor aktiv oder inaktiv ist. - Actor Parameter: Legen Sie folgende Einstellungen fest: „Actor Name“, „Actor Description“, Actor Type („1“, „2“, „3“...

  • Seite 12: Powerline Actors Anzeige

    Bestätigen Sie Ihre Eingabe mit „Save Inputs“. Der hinzugefügte Actor (LON Teilnehmer) erscheint nun in der Hauptseite und kann ein- und ausgeschaltet werden. Um weitere LON Teilnehmer hinzuzufügen, drücken Sie bitte wiederum „+“ im Powerline Actors Menü. 4.3. Powerline Actors Anzeige Je nach Auswahl der Anzeige, wird der Actor als On/Off-Button oder als Icon angezeigt.

  • Seite 13: Timers

    4.4. Timers Der ALL3271 bietet die Möglichkeit, LON Teilnehmer über Timer zu steuern. In diesem Menüpunkt können Timer eingestellt werden, die den LON Teilnehmer zu den eingestellten Zeiten ein- bzw. ausschalten. Um einen Timer hinzuzufügen, drücken Sie bitte „+“. Stellen Sie im folgenden Menü Ihre gewünschten Parameter ein: - Timer Parameter: „Enabled“...

  • Seite 14: Reset

    Mittels eines nichtleitenden spitzen Gegenstandes (z.B. einem Zahnstocher) den RESET-Taster durch das kleine Loch neben dem Stromzuführungsstecker drücken und gedrückt halten (DER KNOPF MUSS GEDRÜCKT BLEIBEN!). Den ALL3271 nun mit Strom versorgen und ca. 3 Minu- ten warten. Danach ist der Reset-Vorgang abgeschlossen und alle Einstellungen sind wieder im Auslieferungszustand.

  • Seite 15: Wichtige Hinweise

    Verwendung oder einer stoffl ichen Verwertung zugeführt werden.“ (gemäß § 4 Satz 1 der VerpackVO). Sollten Sie als Kunde Probleme bei der Entsorgung der Verpackungs- und Versandmaterialien haben, schreiben Sie bitte eine Email an info@allnet.de. 8.2. Recyclehinweis und RoHS Konformität ®...
