Rechte Seite

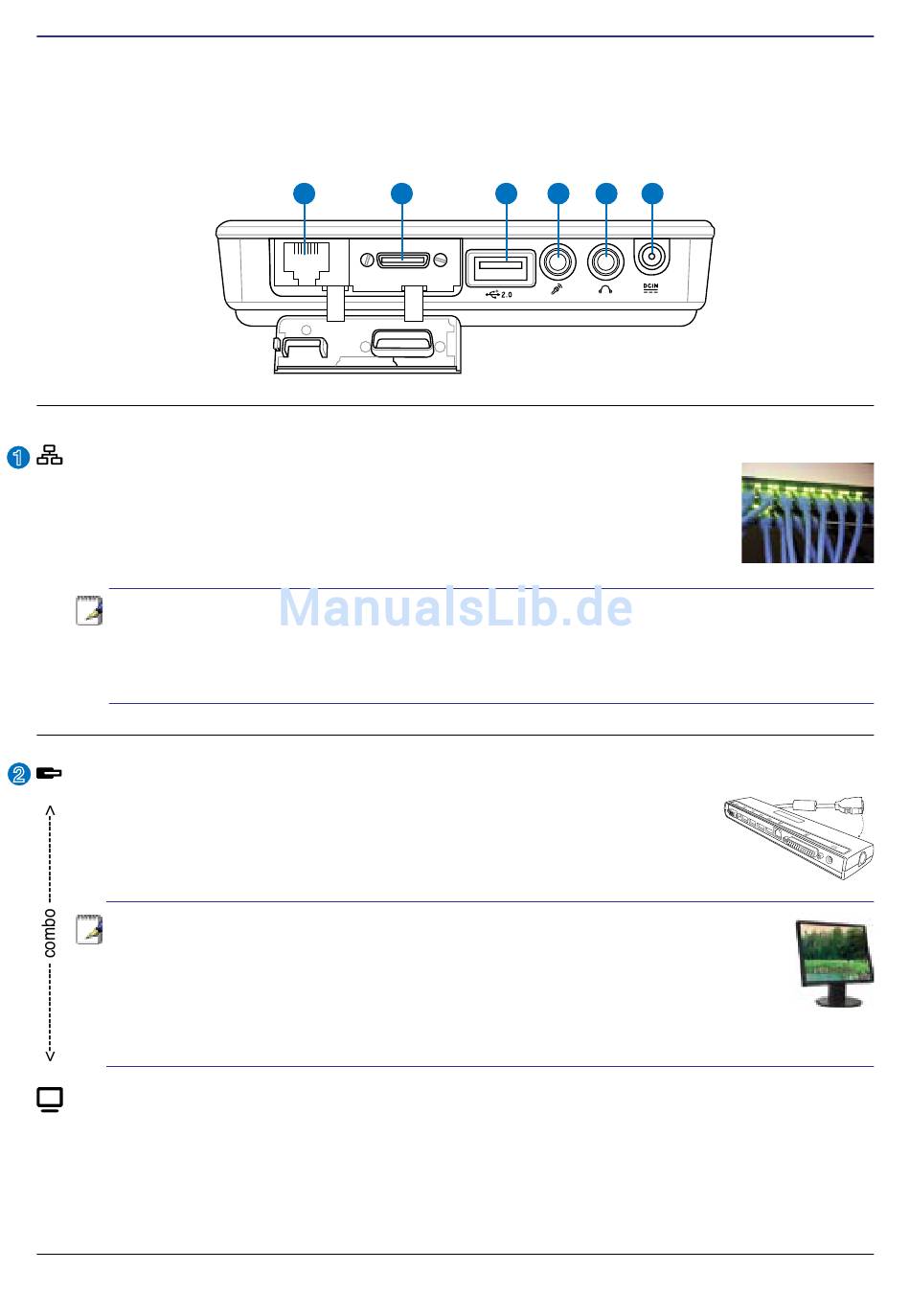

Schauen Sie sich das untenstehende Diagramm an, um die Komponenten auf der Rechte
Seite des �ltraMobilePC zu identifizieren.
LAN-Port (beim Benutzen der PortBar deaktiviert)
1
Der 8�pol. RJ�45 LAN�Anschluss ist größer als der RJ�11�Modeman-
schluss und nimmt ein standardmäßiges Ethernet-Kabel zur Verbindung
eines lokalen Netzwerks auf. Der integrierte Anschluss ermöglicht eine
bequeme Verwendung ohne zusätzliche Adapter.
Hinweis: Es muss ein aktives LAN-Kabel angeschlossen sein, um mit dem
Windows-Gerätemanager das eingebaute LAN zu erkennen. Aus dem gleichen
Grund muss ein aktives LAN-Kabel bei der Installation des LAN-Treibers ang-
eschlossen sein.
Erweiterungsport
2
Der Erweiterungssteckplatz bietet eine einfach zu benutzende PortBar�
Docking�Lösung, um Desktop�Peripheriegeräte und anderes Zubehör
mittels eines einzelnen Verbinders benutzen zu können.
Hinweise: (1) Das Netzteil muss benutzt werden. es kann nicht benutzt
werden, wenn sich der UltraMobilePC im Akkumodus befindet. (2) Es
wird empfohlen, dass zwei Netzteile benutzt werden (eins am UltraMo-
bilePC und das andere an der PortBar), wenn alle Anschlüsse am Ultra-
MobilePC und an der PortBar in Benutzung sind. (3) Deaktivieren Sie den
LAN-Anschluss des UltraMobilePCs, wenn er mit der PortBar verbunden ist.
Display (Monitor)-Ausgang (mit dem beigelegten Adapter)
Der für den Erweiterungsport zur Verfügung gestellte VGA�Adapter bietet einen 15�
Pin�D�Sub�Analogausgang, um Standard�VGA�kompatible Geräte zu unterstützen,
wie z.B. Monitor oder Projektor, um die Anzeige auf einem großen externen Monitor
zu ermöglichen.
