Raumluftreiniger
Original-Betriebsanleitung
C.2

Montage

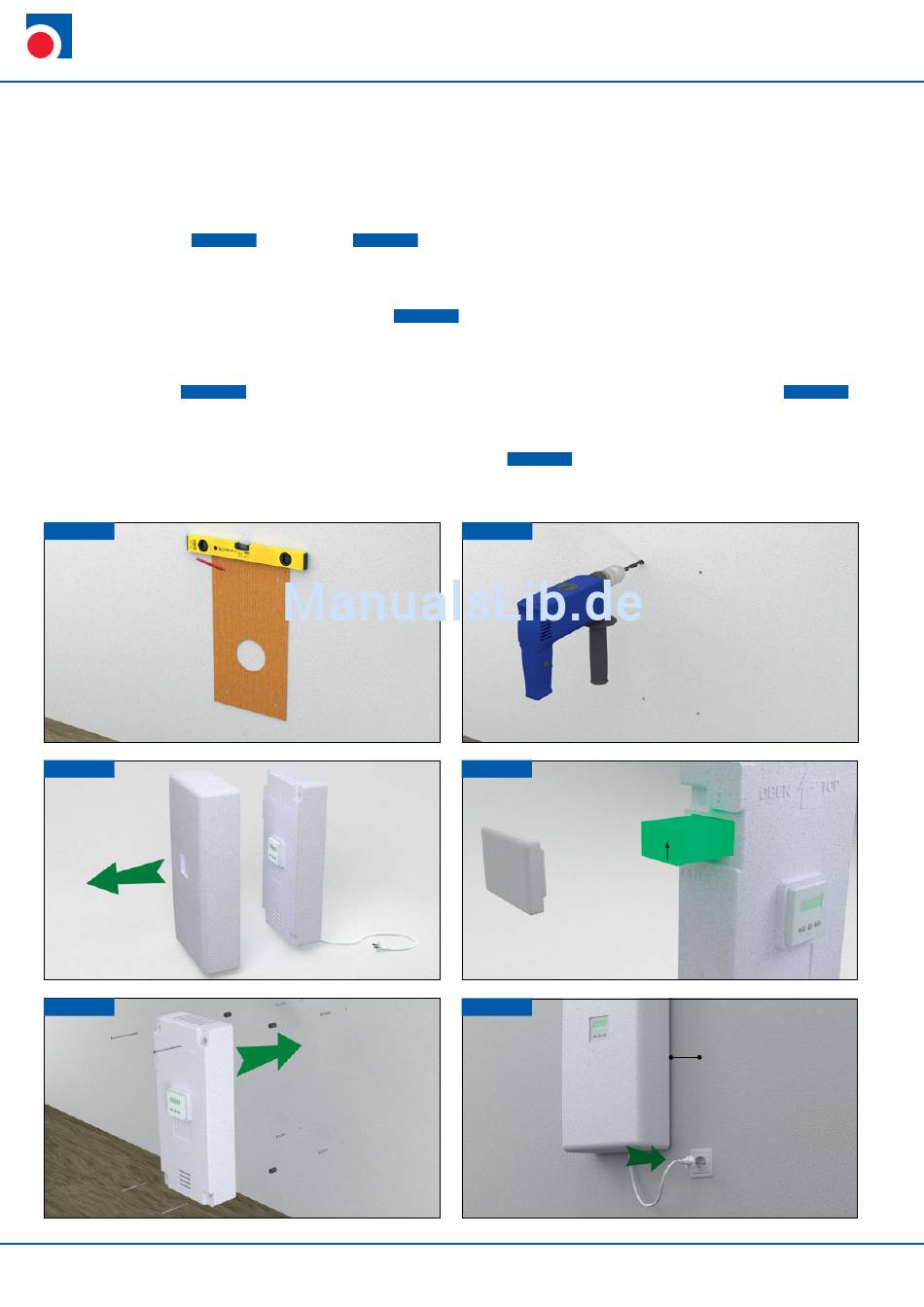

01 Mit Hilfe der Bohrschablone den
Gerätestandort festlegen, mit der Wasser-
waage ausrichten und die Bohrschablone
mit Klebeband fixieren.
Abb. C2-1
02 Anschließend die ausgestanzten
Bohrlöcher der Bohrschablone an der
Wand anzeichnen und Bohrschablone
entfernen. Die mittlere Aussparung ist
nicht erforderlich.
03 Nun sind vier Dübellöcher Ø 8 mm
zur späteren Gerätebefestigung lt. Bohr-
schablone zu bohren.
Abb. C2-2
04 Dübel setzen und Dübellöcher mit
Bohrschablone kontrollieren und ggf.
nacharbeiten.
Abb. C2-1
Abb. C2-3
Abb. C2-5
6
Montage
05 Nehmen Sie die Geräteabdeckung
ab, damit Sie an die Befestigungs-
punkte für die Wandmontage gelan-
gen.
Abb. C2-3
06 Kontrollieren Sie in diesem Zug,
dass der Filter in Pfeilrichtung einge-
setzt ist. Betreiben Sie das Gerät niemals
ohne Filter. Der Betrieb ohne
Abb. C2-4
Filterdeckel ist ebenfalls nicht zulässig.
Dieser kann ohne Werkzeug geöffnet und
wieder verschlossen werden.
07 Befestigen Sie das Raumluftrei-
nigungsgerät mit den mitgelieferten
Schrauben und den vier Distanzhülsen
an der Wand. Achten Sie darauf, dass Sie
keine Schrauben überdrehen.
Abb. C2-2
Abb. C2-4
Abb. C2-6
08 Schieben Sie die Geräteabdeckung
wieder auf das Raumluftreinigungsgerät.
09 Verschließen Sie keine außenliegen-
den Spalten am Raumluftreinigungsge-
rät (z.B. Wand zu Geräteabdeckung), da
sonst ein ordnungsgemäßer Betrieb nicht
mehr möglich ist.
10 Stecken Sie zum Schluss die Netzan-
schlussleitung in die dafür vorgesehene
Steckdose und nehmen Sie das Raumluft-
reinigungsgerät wie in nachfolgenden Ka-
piteln beschrieben in Betrieb.
Abb. C2-5
Abb. C2-6
Umlaufender
Wandabstand
20 mm
