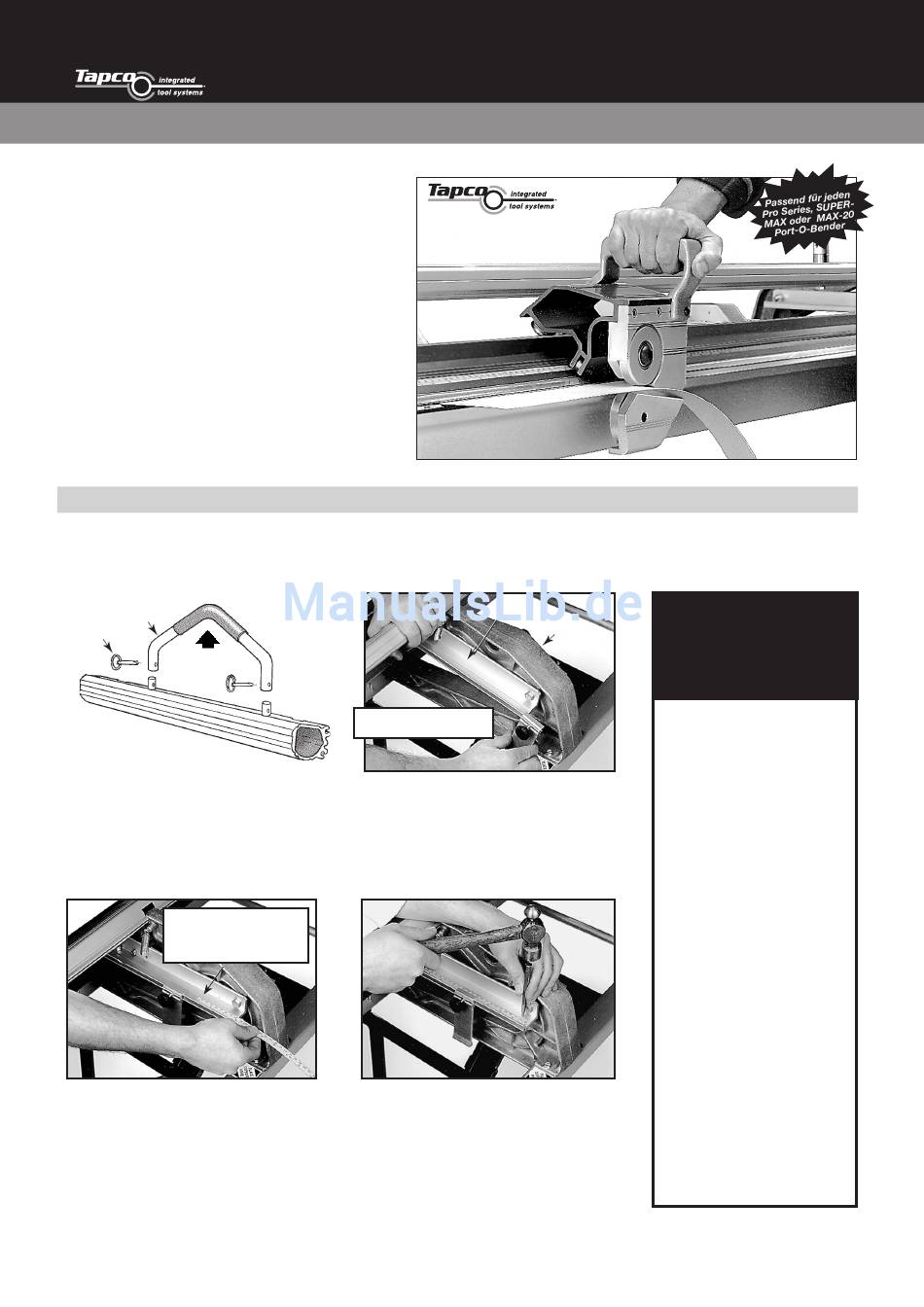

Tapco ProCut-Off Betriebsanleitung Seite 2

S chnell, sicher und einfach, für Schnitte von
l
Bandmaterial. PVC-beschicheten Rollen und allen
Vinylen in Werksqualität.
S chneidet bis zu 0,8 mm Aluminium und alle Vinyle
l
gerade und präzise, jederzeit mit einer gratfreien Kante.
Leichtgewichtige und haltbare Aluminiumkonstruktion.
l
U mmantelte Schneidmesser aus gehärtetem
l
Werkzeugstahl.
K eine Verwendung von gefährlichen
l
Gebrauchsmessern und Scheren erforderlich.
S part Zeit und Arbeit für das Riefen und Aufbrechen
l
von Material.
M acht sich bezahlt, indem Ausschuss und kostspielige
l
Schäden an Biegegelenken reduziert werden.
Ein unentbehrliches Werkzeug für jeden Fachmann!
l
E I N R I C H T U N G I H R E S C U T - O F F :
TEILELISTE: Pro/MAX Cut-Off, (2) Materialanschlags-Kit Nr. 11404, (1) Gelenkclip-Kit Nr. 11413 (1), 10-24 x 5/8" (16 mm) Kreuzschlitzschraube.
Werkzeuge, die für die erste Einrichtung benötigt werden: Hammer, Stanz- oder Nagel-Set, 9/16" (15 mm) Schraubenschlüssel,
Kreuzschlitz-Schraubendreher.
Falzgriff
Faspin
1
Ziehen Sie den Falzgriff von Ihrer
Biegepresse, indem Sie die Faspins
lösen. Damit wird die Biegepresse vol-
lständig geöffnet, wodurch es leichter
wird, den Cut-Off -Anschlag auf die
Schwenkarme zu schieben.
WICHTIG:
Die 5" (127mm) Markierung
auf dem Bandmaß muss
zuerst eingesetzt werden.
3
Schieben Sie die Bandmaße von hint-
en bis zum Anschlag in die Schlitze
des Schwenkarms. Bei den Band-
maßen achten Sie auf 1 ½" (38 mm)
Abstand zwischen Biegekante und
Schneidpunkt des Cut-Off, um präzise
Schnitte zu erhalten.
MERKMALE
Der Marktführer bei
Werkzeugen für den
Fachmann
Der dargestellte Pro Cut-Off
Schwenkarm
Öffnen Sie die Biegepresse
so weit wie möglich.
2
Schieben Sie den Materialanschlag, wie
dargestellt von hinten auf die Schwen-
karme.
Hinweis: Empfohlen wird eine Anbrin-
gung auf den zweiten Gussteilen nach
innen von jedem Ende der Biegepresse.
4
Sichern Sie die Bandmaße, indem Sie
die Kante des Schwenkarms auf das
Bandmaß „aufstanzen". Verwenden
Sie ein Standard-Nagel-Set oder eine
Stanze.
2
DE.TAPCO-EUROPE-TOOLS.COM
WICHTIG!
Lesen Sie sich diese
Gehäuse
Sicherheitshinweise
durch, bevor Sie das
Produkt verwenden.
1. Halten Sie in allen Phasen der
Verwendung immer Hände
und Finger von den Messern
fern.
2. Wenn Sie beide Hände
verwenden, um das
Werkzeug über das Material
zu schieben, achten Sie
darauf, dass Ihre Hände
nicht in den Weg des
Materialaustritts im hinteren
Bereich des Werkzeugs
gelangen.
3. Entfernen Sie Späne und
übriges Schneidmaterial
vom Anschlag, bevor Sie
das Material biegen. Eine
Nichtbeachtung kann dazu
führen, dass das Werkzeug
von der Biegepresse fällt
und beschädigt wird
oder Verletzungen beim
Anwender verursacht.
4. Verwenden Sie das Werkzeug
niemals, um Material zu
schneiden, das nicht fest in
der Presse eingespannt ist.
US- & andere
ausländische
Patente beantragt.
