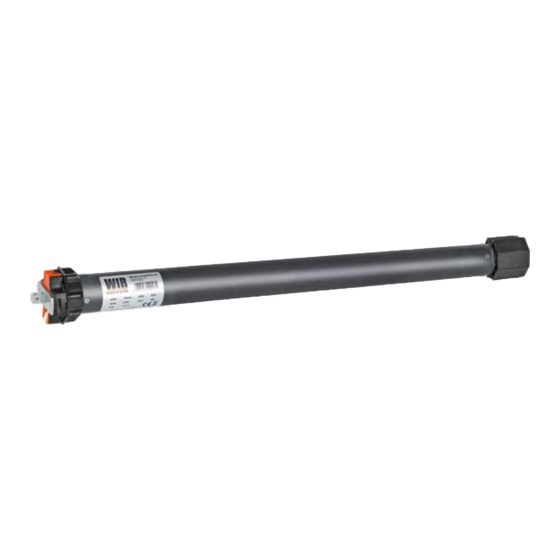

WIR elektronik eRO20-15 Bedienungsanleitung

Elektronischer rohrmotor

Werbung

eMOTOR
-15
eRO20
Elektronischer Rohrmotor
BEDIENUNGSANLEITUNG
Betriebs- und Montageanleitung
www.wir-elektronik.de

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für WIR elektronik eRO20-15

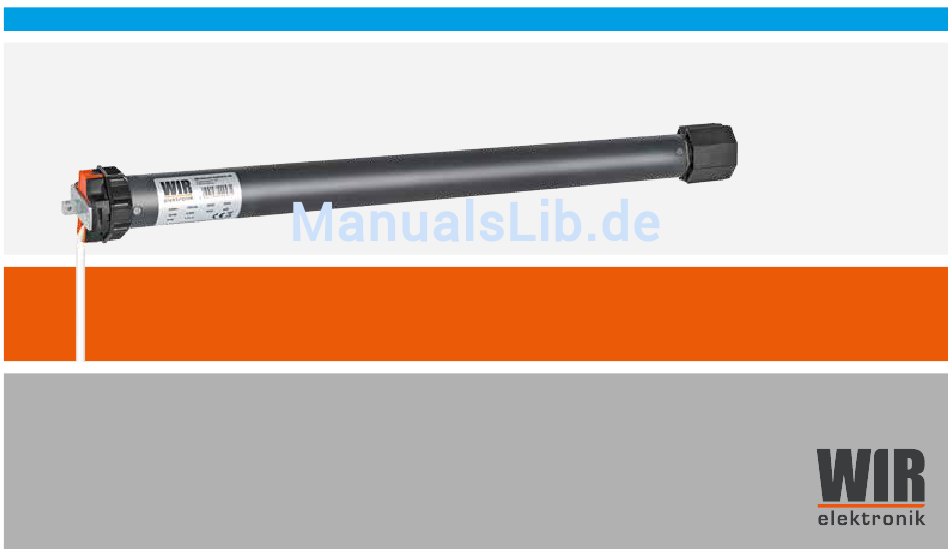

  • Seite 1 eMOTOR eRO20 Elektronischer Rohrmotor BEDIENUNGSANLEITUNG Betriebs- und Montageanleitung www.wir-elektronik.de...
  • Seite 2: Erklärung

    ERKLÄRUNG Rollladenkasten Achtkant Stahlwelle Motorkopf mit Adapter Motorlager/Antriebslager Walzenkapsel Kugellager Gegenlager...
  • Seite 3: Willkommen

    WILLKOMMEN Sehr geehrter Kunde, Sie haben sich mit dem Kauf eines WIR Rohrmotor für ein Qualitätsprodukt aus dem Hause WIR elektronik entschieden. WIR bieten Ihnen Produkte, die das Höchstmaß an Komfort mit der maximalen Konzentration auf das Wesentliche verbinden. Produkte, die selbsterklärend, sofort und einfach zu bedienen sind.
  • Seite 4: Lieferumfang

    LIEFERUMFANG Rohrmotor Anschlusskabel, steckbar Adapter Motorlager, einschl. Splint Mitnehmer SW60, einschl. Sicherungsclip Bedienungsanleitung...
  • Seite 5: Inhaltsverzeichnis

    INHALTSVERZEICHNIS Erklärung Willkommen Lieferumfang Inhaltsverzeichnis Sicherheitshinweise Verwendungen Maße-Funktionen Montagevorbereitung Rohrmotor in die Wickelwelle einbauen Montage des Rollladenpanzers Elektrischer Anschluß Endpunkte Einstellen 13 - 15 Zusätzliche Funktionen Wechseln der zusätzliche Funktionen Wechseln Betriebsarten/Techn. Daten Konformität - Garantiebedingungen...
  • Seite 6: Sicherheitshinweise

    SICHERHEITSHINWEISE Achtung: Bei unsachgemäßen Gebrauch besteht erhöhte Verletzungsgefahr! Achtung: Achten Sie beim Einstellen des Rollla- an Erfahrung und Wissen benutzt werden, wenn sie Rohrmotor ist die Stromzufuhr zu unterbrechen. Der dens darauf, dass sich niemand durch ein plötzliches beaufsichtigt oder bezüglich des sicheren Gebrauchs Einbau und Betrieb des Rohrmotors ist nur für solche Nachrutschen des Rollladens verletzen kann.
  • Seite 7: Verwendungen

    Garantie und Haftung. Bei Reparaturen sollten Sie ausschließlich Beim Einsatz in Feuchträumen sind zwingend Bei Schäden, die durch Nichtbeachtung originale Ersatzteile der WIR elektronik die Bestimmungen der DIN VDE 0100, sowie dieser Bedienungsanleitung und der verwenden. der örtlichen Energieversorgungsunternehmen Sicherheitshinweise entstehen, erlischt zu beachten.
  • Seite 8: Maße-Funktionen

    • Elektronische Einstellung der Endpunkte - mittels Justierschalter (Zubehör) - mittels Set-Taste am Motorkopf - automatisch • Hinderniserkennung mit Reversierung • Überlasterkennung mit Reversierung WIR elektronik ist nach Erscheinen der Bedienungsanleitung nicht haftbar für Änderungen der Normen und Standards! Technische Änderungen vorbehalten!
  • Seite 9: Montagevorbereitung

    MONTAGEVORBEREITUNG Montagevorbereitung Montieren der Lager Länge der Wickelwelle ermitteln Bevor Sie mit der Montage beginnen, lesen Achten Sie auf einen waagerechten Einbau Messen Sie den Wandabstand von Motor- Sie bitte die Bedienungsanleitung des Rohr- der Lager. Ein Rollladen der schief aufwickelt und Gegenlager (siehe Abb.
  • Seite 10: Rohrmotor In Die Wickelwelle Einbauen

    ROHRMOTOR IN DIE WICKELWELLE EINBAUEN Den Adapter auf den Laufring (Abb. 1) am leichtgängig ist, verwenden Sie keine Gewalt die Wickelwelle nicht mehr vom Motorkopf Motorkopf schieben. Achten Sie auf die und schlagen Sie auf keinen Fall mit einem (Adapter/Laufring) rutschen kann. richtige Lage der Nut im Adapter.
  • Seite 11: Montage Des Rollladenpanzers

    MONTAGE DES ROLLLADENPANZERS Montage des Rollladenpanzers Befestigen Sie den Rollladenpanzer mit Be- festigungsfedern an der Wickelwelle. Dazu schieben Sie die Befestigungsfedern auf die oberste Lamelle der Rollladenpanzers. Setzen Sie etwa alle 40 cm eine Befesti- gungsfeder und befestigen diese in den rechteckigen Löchern auf der Wickelwelle.
  • Seite 12: Elektrischer Anschluß

    ELEKTRISCHER ANSCHLUSS Setztaste Setztaste Elektrischer Anschluss weiß = Setzleitung blau = Neutralleiter Steuerung des Antriebs mit Schalter/Taster schwarz = Signalkabel 1 braun = Signalkabel 2 (1polig) von einer Stelle. grün-gelb = Schutzleitung weiß = Setzleitung WICHTIG blau = Neutralleiter schwarz = Signalkabel 1 Die weiße Setzleitung braun...
  • Seite 13: Endpunkte Einstellen

    ENDPUNKTE EINSTELLEN Sie haben verschiedene Möglichkeiten zur 1. Einstellung der Endpunkte mit Justier- Nun den Rohrmotor in Laufrichtung AB mit Einstellung der Endpunkte: schalter (optionales Zubehör) Hilfe des Justierschalters (4) in Bewegung Die Anschlussklemmen des Justierschalters setzen. Nachdem der Motoren angefahren ist, 1.
  • Seite 14 ENDPUNKTE EINSTELLEN 2. Einstellung der Endpunkte mit der Set-Taste am Motorkopf Die Endpunkteinstellung mit Hilfe der Set-Taste am Motorkopf wird Nun den Rohrmotor in die Laufrichtung AB mit Hilfe der Richtungstas- wie unter 1. Beschrieben vorgenommen. te der Vor-Ort-Bedienung in Bewegung setzen. Nachdem der Motor angefahren ist, die Set-Taste am Motorkopf drücken und gedrückt Mit Hilfe der Richtungstaste der Vor-Ort-Bedienung den Rohrmotor halten bis die gewünschte untere Endposition erreicht ist.
  • Seite 15 ENDPUNKTE EINSTELLEN 3. Einstellung der Endpunkte automatisch Der Rohrmotor bietet die Möglichkeit der automatischen Endpunkteinstellung. Hierzu kann der Vor-Ort-Taster/Schalter oder auch der Justierschalter benutzt werden. WICHTIG: Die automatische Endpunkteinstel- lung kann nur dann genutzt werden, wenn der Rollladen über eine Winkelendschiene verfügt oder Anschlagstopfen montiert sind! Umschalten der AUF- und STOPP-Tasten den Zwischen den Schaltvorgängen ein Zeitintervall...
  • Seite 16: Zusätzliche Funktionen

    ZUSÄTZLICHE FUNKTIONEN MODUS A: Die Hinderniserkennung mit Reversier- funktion ist ausschließlich ca. 20 cm vor Oberen Oberen Oberen Oberen Oberen Oberen Erreichen der eingestellten Endpunkte aktiv. Endpunkt Endpunkt Endpunkt Endpunkt Endpunkt Endpunkt Der MODUS A wird durch 1-faches Rucken des Motors signalisiert (der Rollladen fährt kurz in beide Richtungen) MODUS B: Die Hinderniserkennung mit Reversierfunktion...
  • Seite 17: Wechseln Der Zusätzliche Funktionen

    WECHSELN DER ZUSÄTZLICHEN FUNKTIONEN Die unterschiedlichen Betriebsarten lassen gesetzte Richtung fährt. Dieser Fahrweg ist 4. Das Schaltgerät auf Null stellen; sofort sich wie folgt wechseln: abhängig von der eingestellten Betriebsart danach am Schaltgerät 3-faches, abwechseln- (MODI). Die Reversierfunktion gilt für beide des Umschalten der AB- und STOPP-Tasten 1.
  • Seite 18: Wechseln Der Betriebsarten - Technische Daten

    WECHSELN DER BETRIEBSARTEN - TECHNISCHE DATEN Technische Daten WICHTIG: Durch die Deaktivierung der Versorgungsspannung: 230V ~ 50 Hz Reversierfunktion wird nicht die Hinder- Nennleistung max.: 161 W niserkennung selbst deaktiviert, sondern Stromaufnahme: 0,69A lediglich die Reversierfunktion. Nenndrehmoment: 20Nm In diesem Fall würde der Rohrmotor bei Auf- Nenndrehzahl: 15 U/min fahren auf ein Hindernis stoppen und stehen...
  • Seite 19: Konformität - Garantiebedingungen

    48703 Stadtlohn • Verwendung ungeeigneter Zubehörteile Garantiebedingungen • Schäden durch unzulässige Überspannun- gen (z.B. Blitzschlag) WIR elektronik GmbH & Co. KG gewährt eine • Funktionsstörungen durch Funkfrequenz- 36-monatige Garantie für Neugeräte, die überlagerungen und sonstigen Funkstö- entsprechend der Einbauanleitung montiert rungen wurden.
  • Seite 20 Elektronischer Rohrmotor WIR elektronik GmbH & Co. KG Hölderlinstraße 57-59 48703 Stadtlohn Tel. 02563 908930 info@wir-elektronik.de www.wir-elektronik.de...
