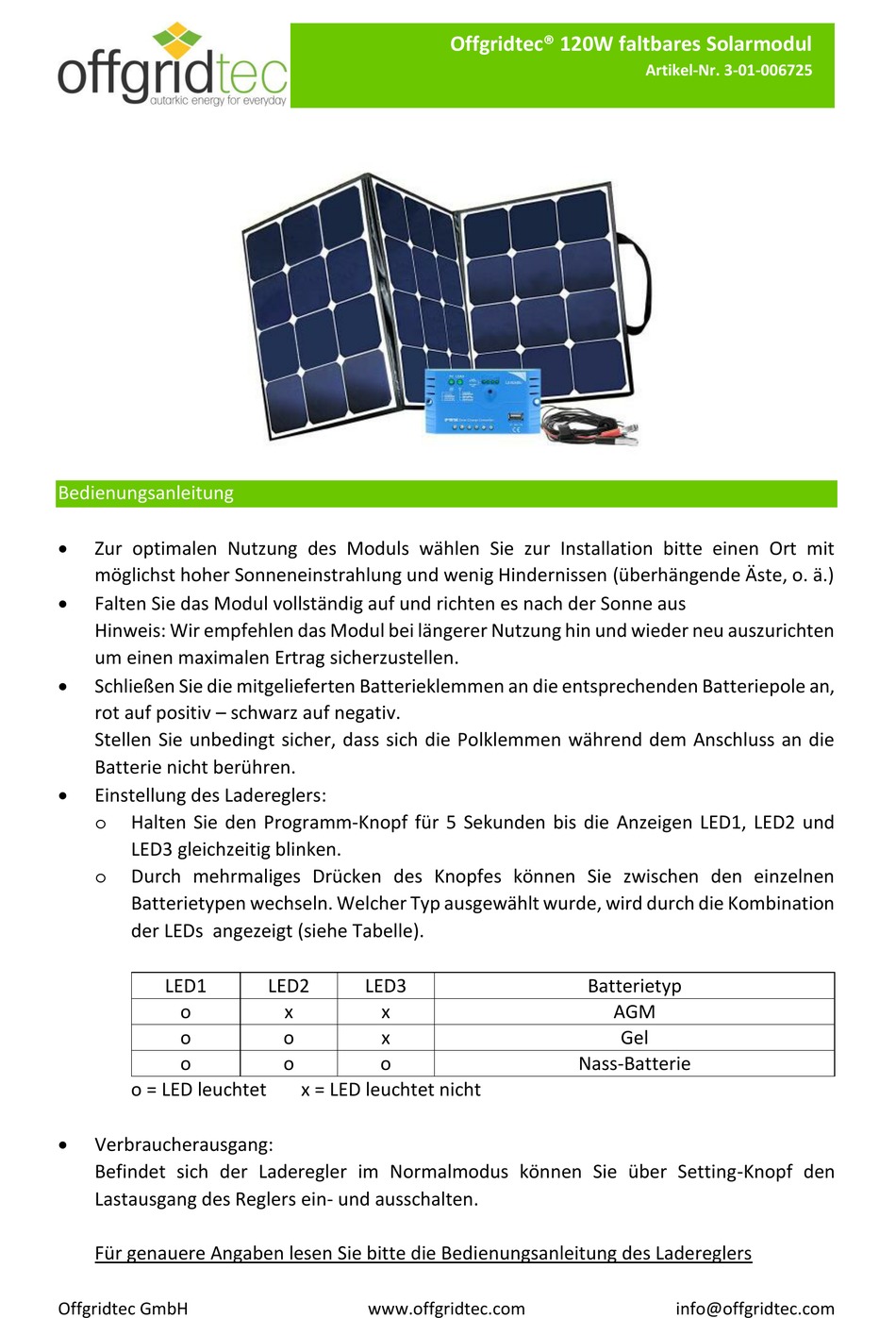

Offgridtec 3-01-006725 Handbuch

Bedienungsanleitung

Zur optimalen Nutzung des Moduls wählen Sie zur Installation bitte einen Ort mit
möglichst hoher Sonneneinstrahlung und wenig Hindernissen (überhängende Äste, o. ä.)

Falten Sie das Modul vollständig auf und richten es nach der Sonne aus
Hinweis: Wir empfehlen das Modul bei längerer Nutzung hin und wieder neu auszurichten
um einen maximalen Ertrag sicherzustellen.

Schließen Sie die mitgelieferten Batterieklemmen an die entsprechenden Batteriepole an,
rot auf positiv – schwarz auf negativ.
Stellen Sie unbedingt sicher, dass sich die Polklemmen während dem Anschluss an die
Batterie nicht berühren.

Einstellung des Ladereglers:
o
Halten Sie den Programm-Knopf für 5 Sekunden bis die Anzeigen LED1, LED2 und
LED3 gleichzeitig blinken.
o
Durch mehrmaliges Drücken des Knopfes können Sie zwischen den einzelnen
Batterietypen wechseln. Welcher Typ ausgewählt wurde, wird durch die Kombination
der LEDs angezeigt (siehe Tabelle).
LED1
o
o
o
o = LED leuchtet

Verbraucherausgang:
Befindet sich der Laderegler im Normalmodus können Sie über Setting-Knopf den
Lastausgang des Reglers ein- und ausschalten.
Für genauere Angaben lesen Sie bitte die Bedienungsanleitung des Ladereglers
Offgridtec GmbH
LED2 LED3
x x
o x
o o
x = LED leuchtet nicht
www.offgridtec.com

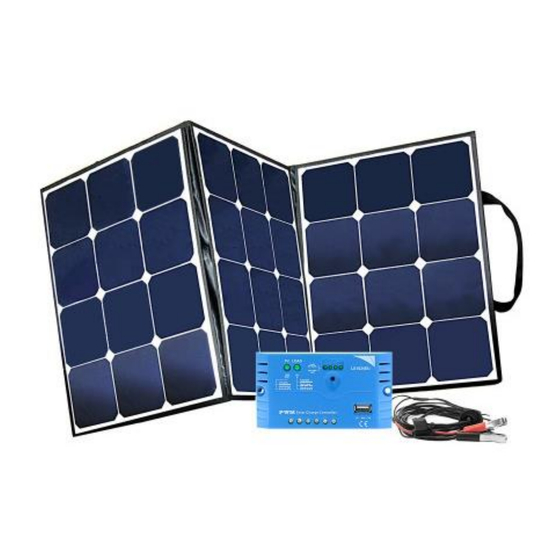

Offgridtec® 120W faltbares Solarmodul
Batterietyp
AGM
Nass-Batterie
Artikel-Nr. 3-01-006725
Gel
