DOEPFER MSY2 Bedienungsanleitung
Inhaltszusammenfassung für DOEPFER MSY2

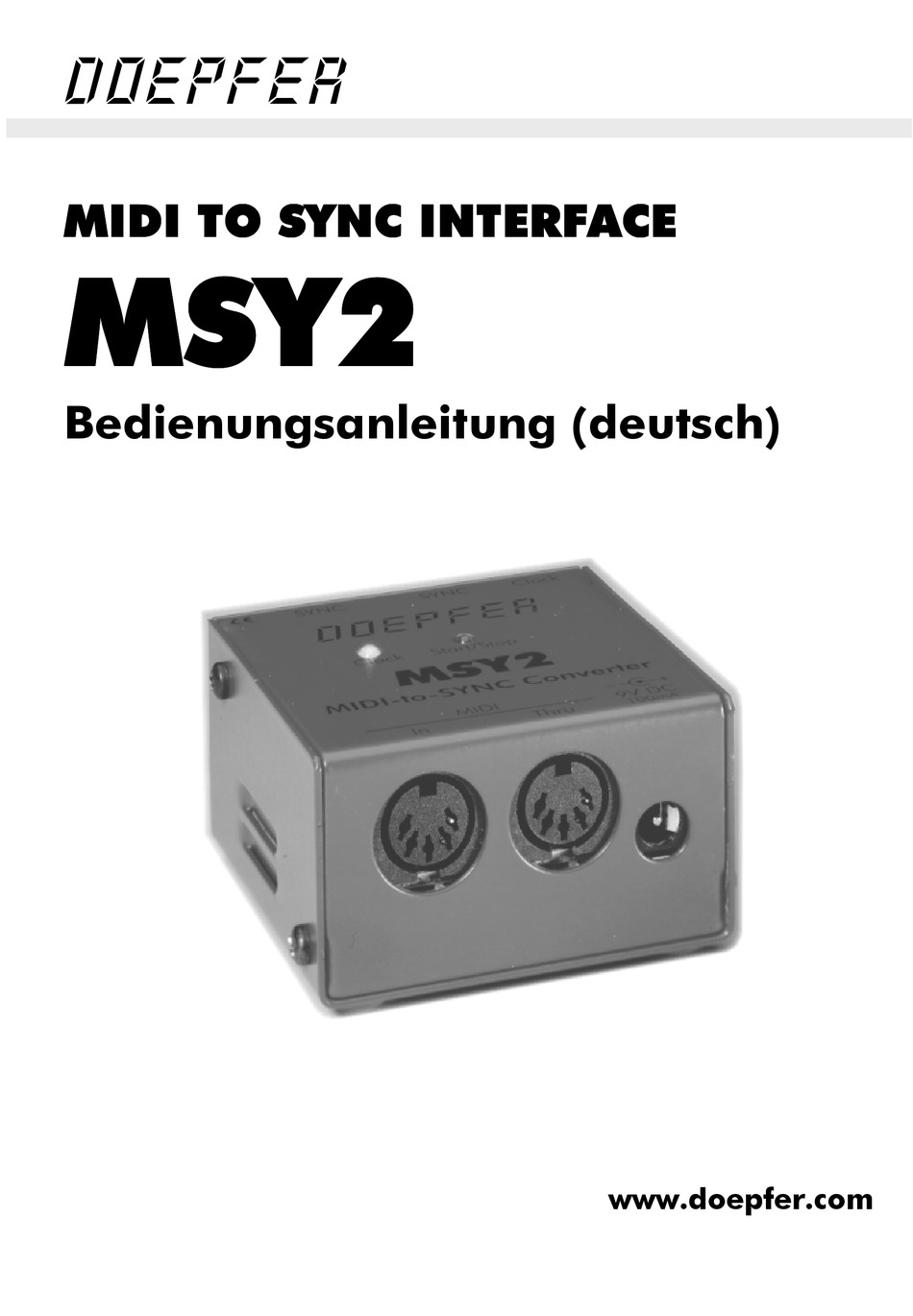

- Seite 1 DOEPFER MIDI TO SYNC INTERFACE MIDI TO SYNC INTERFACE MIDI TO SYNC INTERFACE MIDI TO SYNC INTERFACE MSY2 MSY2 MSY2 MSY2 Bedienungsanleitung (deutsch) www.doepfer.com...
- Seite 2 Sync-Clock ist ein periodisches TTL-Signal (0/+5V), das dem Tempo entspricht. Sync-Start/Stop ist Signal, das den momentanen Zustand angibt (bei Roland-kompatibler SYNC-Norm: Start = +5V, Stop = 0V). Das MSY2 ermöglicht eine direkte Umsetzung von MIDI-Clock auf Sync-Clock (d.h. jeder MIDI-Clock-Befehl löst einen Sync-Clock-Impuls aus) oder eine Herabsetzung der Sync-Clock-Frequenz durch Teilung der eingehenden MIDI-Clock-Befehle.
- Seite 3 Im Gerät befinden sich 2 Steckbrücken (Jumper, siehe Abb.2), um zwischen den beiden Betriebsarten zu wählen. Ist der in der Nähe der Netzteilbuchse (9V DC) befindliche Jumper gesetzt, so ist das MSY2 für Steckernetzteil-Betrieb eingestellt (Werks-Einstellung). Ist der in der Nähe der MIDI-In-Buchse befindliche Jumper gesetzt, so ist das MSY2 für die Stromversorgung aus der MIDI-In-Leitung eingestellt.
- Seite 4 Befehle mehr gesendet werden. Sendet das steuernde Gerät auch nach dem Stop-Befehl weiterhin Clock- Daten, so blinkt die Clock-LED auch nach dem Empfang eines Stop-Befehls weiter. Ist an einen der SYNC-Ausgänge des MSY2 ein geeignetes Gerät korrekt angeschlossen, so muß dieses entsprechend reagieren (starten, stoppen, Geschwindigkeit über MIDI-Clock veränderbar). Falls die Leuchtdioden korrekt anzeigen, das angeschlossene Gerät aber nicht reagiert, so liegt mit großer...
