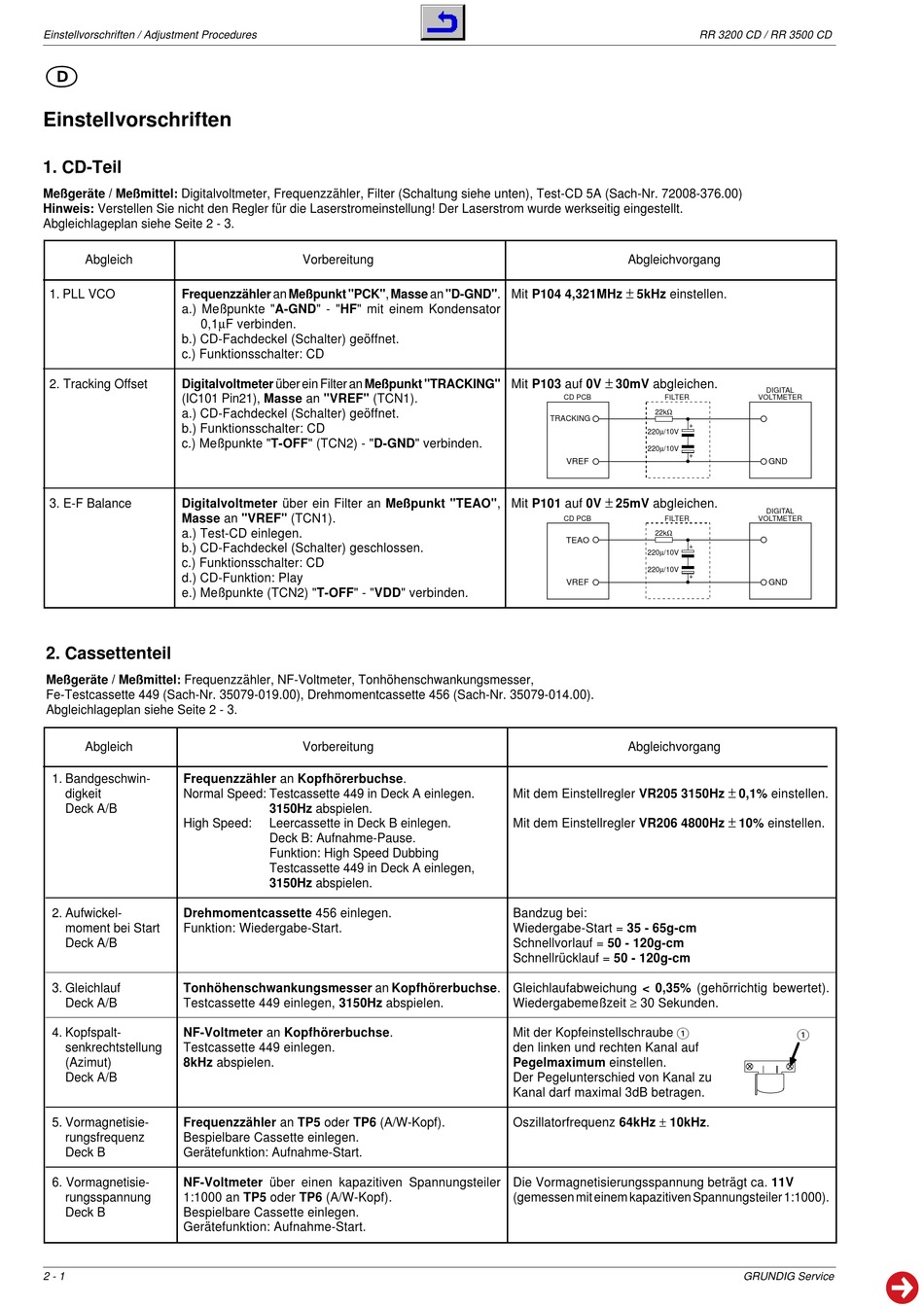

Einstellvorschriften / Adjustment Procedures

Einstellvorschriften

1. CD-Teil
Meßgeräte / Meßmittel: Digitalvoltmeter, Frequenzzähler, Filter (Schaltung siehe unten), Test-CD 5A (Sach-Nr. 72008-376.00)
Hinweis: Verstellen Sie nicht den Regler für die Laserstromeinstellung! Der Laserstrom wurde werkseitig eingestellt.
Abgleichlageplan siehe Seite 2 - 3.
Abgleich
1. PLL VCO Frequenzzähler an Meßpunkt "PCK", Masse an "D-GND".
a.) Meßpunkte "A-GND" - "HF" mit einem Kondensator
wni0,1µF verbinden.
b.) CD-Fachdeckel (Schalter) geöffnet.
c.) Funktionsschalter: CD
2. Tracking Offset Digitalvoltmeter über ein Filter an Meßpunkt "TRACKING"
(IC101 Pin21), Masse an "VREF" (TCN1).
a.) CD-Fachdeckel (Schalter) geöffnet.
b.) Funktionsschalter: CD
c.) Meßpunkte "T-OFF" (TCN2) - "D-GND" verbinden.
3. E-F Balance Digitalvoltmeter über ein Filter an Meßpunkt "TEAO",
Masse an "VREF" (TCN1).
a.) Test-CD einlegen.
b.) CD-Fachdeckel (Schalter) geschlossen.
c.) Funktionsschalter: CD
d.) CD-Funktion: Play
e.) Meßpunkte (TCN2) "T-OFF" - "VDD" verbinden.
2. Cassettenteil
Meßgeräte / Meßmittel: Frequenzzähler, NF-Voltmeter, Tonhöhenschwankungsmesser,
Fe-Testcassette 449 (Sach-Nr. 35079-019.00), Drehmomentcassette 456 (Sach-Nr. 35079-014.00).
Abgleichlageplan siehe Seite 2 - 3.
Abgleich
1. Bandgeschwin- Frequenzzähler an Kopfhörerbuchse.
digkeit Normal Speed: Testcassette 449 in Deck A einlegen.
Deck A/B
High Speed:
2. Aufwickel- Drehmomentcassette 456 einlegen.
moment bei Start Funktion: Wiedergabe-Start.
Deck A/B
3. Gleichlauf Tonhöhenschwankungsmesser an Kopfhörerbuchse.
Deck A/B Testcassette 449 einlegen, 3150Hz abspielen.
4. Kopfspalt- NF-Voltmeter an Kopfhörerbuchse.
senkrechtstellung Testcassette 449 einlegen.
(Azimut) 8kHz abspielen.
Deck A/B
5. Vormagnetisie- Frequenzzähler an TP5 oder TP6 (A/W-Kopf).
rungsfrequenz Bespielbare Cassette einlegen.
Deck B Gerätefunktion: Aufnahme-Start.
6. Vormagnetisie- NF-Voltmeter über einen kapazitiven Spannungsteiler
rungsspannung 1:1000 an TP5 oder TP6 (A/W-Kopf).
Deck B Bespielbare Cassette einlegen.
Gerätefunktion: Aufnahme-Start.
2 - 1
Vorbereitung
Vorbereitung
3150Hz abspielen.
Leercassette in Deck B einlegen.
Deck B: Aufnahme-Pause.
Funktion: High Speed Dubbing
Testcassette 449 in Deck A einlegen,
3150Hz abspielen.
Abgleichvorgang
±
Mit P104 4,321MHz 5kHz einstellen.
±
Mit P103 auf 0V 30mV abgleichen.
CD PCB FILTER
22kΩ
TRACKING TEAO
220µ/10V
220µ/10V
VREF
±
Mit P101 auf 0V 25mV abgleichen.
CD PCB FILTER
22kΩ
TEAO
220µ/10V
220µ/10V
VREF
Abgleichvorgang
Mit dem Einstellregler VR205 3150Hz
Mit dem Einstellregler VR206 4800Hz
Bandzug bei:
Wiedergabe-Start = 35 - 65g-cm
Schnellvorlauf = 50 - 120g-cm
Schnellrücklauf = 50 - 120g-cm
Gleichlaufabweichung < 0,35% (gehörrichtig bewertet).
Wiedergabemeßzeit ≥ 30 Sekunden.

Mit der Kopfeinstellschraube 1

den linken und rechten Kanal auf
Pegelmaximum einstellen.
Der Pegelunterschied von Kanal zu
Kanal darf maximal 3dB betragen.
Oszillatorfrequenz 64kHz ± 10kHz.
Die Vormagnetisierungsspannung beträgt ca. 11V
(gemessen mit einem kapazitiven Spannungsteiler 1:1000).
RR 3200 CD / RR 3500 CD
DIGITAL
VOLTMETER
+
+
GND
DIGITAL
VOLTMETER
+
+
GND
±
0,1% einstellen.
±
10% einstellen.
1
GRUNDIG Service
