Inhaltszusammenfassung für Hengstler grado 905

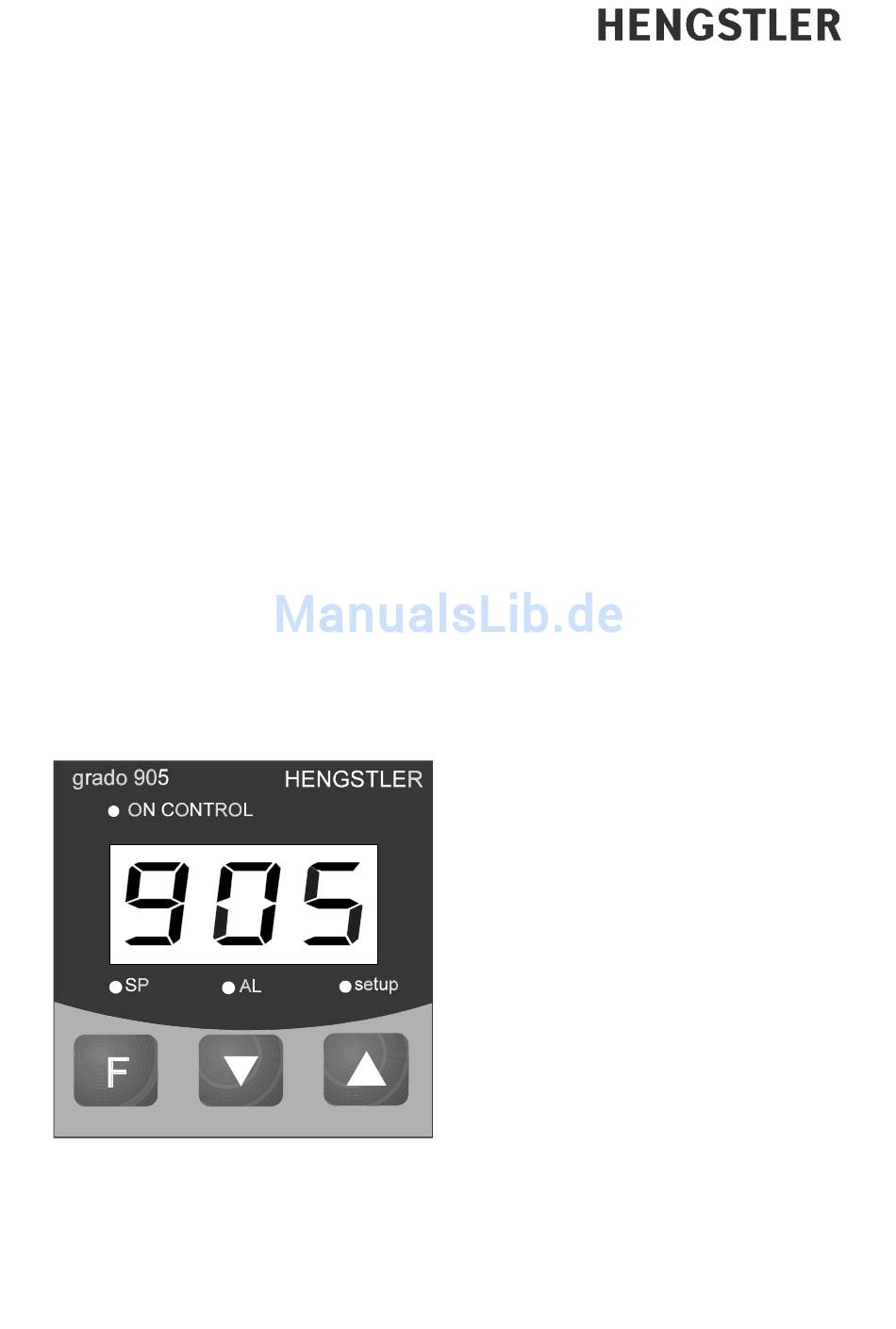

- Seite 1 Benutzer Handbuch Industrieregler grado 905...
- Seite 2 Installations- und Betriebsanleitung SM-0071-A-WE by HENGSTLER Für diese Dokumentation beansprucht die Firma HENGSTLER Urheberrechtschutz. Diese Dokumentation darf ohne vorherige schriftliche Zustimmung der Firma HENGSTLER weder abgeändert, erweitert oder vervielfältigt, oder an Dritte weitergegeben werden. HENGSTLER GmbH Postfach 11 51...
-
Seite 3: Sicherheits- Und Warnhinweise
SM-0071-A-WE Installations- und Betriebsanleitung grado 905 Sicherheits- und Warnhinweise • Dieses Gerät ist nach den geltenden Regel der Technik gebaut und geprüft und hat das Werk in sicherheitstechnisch einwnadfreiem Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muß der Anwender die Hinweise und Warnvermerke beachten, die in dieser Betriebsanleitung enthalten sind. - Seite 4 905 Installations- und Betriebsanleitung SM-0071-A-WE • Wenn anzunehmen ist, daß ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Gerät außer Betrieb zu setzen und gegen unabsichtlichen Betrieb zu sichern! Es ist anzunehmen, daß ein gefahrloser Betrieb nicht mehr möglich ist, wenn das Gerät sichtbare Beschädigungen aufweist,...
-
Seite 5: Kapitel 1 Frontblende
SM-0071-A-WE Installations- und Betriebsanleitung grado 905 Kapitel 1 Frontblende Es können auch Fehlermeldungen wie folgt angezeigt werden: Eingangsart falsch gewählt oder, = Temperatur unter Sollwert Eingang nicht angeschlossen = Temperatur gleich Sollwert Temperatur oberhalb des Bereiches Blinken = Temperatur über Sollwert... -
Seite 6: Kapitel 2 Installation - Frontplattenmontage
905 Installations- und Betriebsanleitung SM-0071-A-WE Kapitel 2 Installation - Frontplattenmontage 2.1 AUSPACKEN DES GERÄTES 1. Entnehmen Sie den Regler seiner Verpackung. Der Regler ist ausgestattet mit einer Frontplattendichtung und einer Befestigungslasche, für die keine Werkzeuge benötigt werden. Heben Sie die Verpackung für zukünftige Benutzung auf (z.B. wenn der Regler an einen anderen Einsatzort gebracht wird). - Seite 7 SM-0071-A-WE Installations- und Betriebsanleitung grado 905 Kapitel 2 Installation - Frontplattenmontage 110 mm 48 mm grado 905 HENGSTLER ON CONTROL 10 mm Abbildung 2-2 Abmessungen Abbildung 2-3 Schalttafeleinbau...
-
Seite 8: Kapitel 3 Elektrischer Anschluß
905 Installations- und Betriebsanleitung SM-0071-A-WE Kapitel 3 Elektrischer Anschluß Die Anschlußbelegung ist abhängig von der gewählten Variante und der eingestellten Konfiguration Netzanschluß Die Standardversion des Reglers wird mit einem 96 - 264V~ 50/60Hz Netzanschluß geliefert. Die Leistungsaufnahme liegt bei ungefähr 4 VA. - Seite 9 SM-0071-A-WE Installations- und Betriebsanleitung grado 905 3.2 24 V (nominell) Wechsel / Gleichstrom-Versorgung Die Netzversorgungsanschlüsse für die Reglerversion mit 24 V~/= werden in Abbildung 3-3 dargestellt. Strom sollte über einen zweipoligen Trennschalter und eine 315 mA träge Sicherung ( Typ T ) geschaltet werden. Der Regler...
- Seite 10 905 Installations- und Betriebsanleitung SM-0071-A-WE Kapitel 4 4.1 Einrichten - Auswahl von Eingangsart und -bereich Drücken Sie gleichzeitig die Funktions- und die Aufwärts-Taste, bis die aktuelle Anzeige zu blinken beginnt. Lassen Sie die Tasten los und drücken Sie zur Bestätigung die Abwärts- Taste.
- Seite 11 SM-0071-A-WE Installations- und Betriebsanleitung grado 905 Parameter Anzeige Einstellungs - Parameter Eingangsart Eingangsbereich Reglungsart Reverse wirkend PID Regelung Wirkrichtung Direkt wirkend PID Regelung Reverse wirkend EIN/AUS Regelung Direkt wirkend EIN/AUS Regelung Alarmtyp und Alarmprozeß High, direkt wirkend Wirkrichtung Alarmprozeß Low, direkt wirkend (nur verfügbar, wenn...
- Seite 12 905 Installations- und Betriebsanleitung SM-0071-A-WE 4.3 Einstellungen der Betriebsparameter Drücken Sie gleichzeitig die Ab- und die Aufwärts-Taste, bis die Anzeige zu blinken beginnt. die setup LED leuchtet und die Anzeige zeigt die Legende für den ersten Parameter (SP) an;...
- Seite 13 SM-0071-A-WE Installations- und Betriebsanleitung grado 905 Alarmbetrieb...
-
Seite 14: Technische Daten
905 Installations- und Betriebsanleitung SM-0071-A-WE Kapitel 5 Technische Daten EINGANG Allgemein Abtastung Vier Abtastungen/Sekunde Digitaler Eingangsfilter Zeitkonstante wählbar von Bedienfront 0,0 (AUS), 0,5 - 100,0 sec. in Schritten von 0,5 sec Eingangsauflösung ungefähr 14 bit; immer 4 x besser als die Auflösung des Displays... - Seite 15 SM-0071-A-WE Installations- und Betriebsanleitung grado 905 REGELUNG PID - Regelverhalten Automatische Abstimmung der Regelparameter bei jedem Einschalten mit fortschreitender Optimierung. PID - Werkseinstellung Xp 10%, Tn 5 min., Tv 50 sec. EIN / AUS Verhalten Hysterese ~ 0,75% des Meßbereiches Proportionalzeit Wählbar von 0,5 sec.
- Seite 16 905 Installations- und Betriebsanleitung SM-0071-A-WE Betriebsbedingungen: Betriebstemperatur 0ºC bis 55ºC Lagertemperatur: –20ºC bis 80ºC Relative Feuchte: 20% - 95% Netzspannung: 90 - 264V AC 50/60Hz Quellwiderstand: 1000W Maximum (Thermoelement) Leitungswiderstand: 50W pro Leiter max. symmetrisch (Pt100) Genauigkeit unter Betriebsbedingungen Temperatureinfluß:...
