Wunderli Electronics SUN-2S Kurzanleitung

Kurzanleitung zu SUN-2S
Detaillierte Ausführung siehe beigelegte Anleitung
1. Testen nach Verdrahtung
- Code 001: [1234][A] Relais1 zieht kurz an
2. Neue Benutzercode programmieren
zB: Code 001 neu 2020: [5823][P] (gelbe LED an) [0][001][2020][A][P] (gelb LED aus)
- Mastercode eingeben (ab Werk [5823]) und mit [P] bestätigen
- Sie befinden sich jetzt im Programmiermodus (gelbe LED leuchtet)
- Speicher Adresse des Codes festlegen:
[0] [001] bis [0] [150] steuert Relais 1 an
[0] [151] bis [0] [250] steuert Relais 2 an
- Benutzercode eingeben (1-8 Stellen) und mit [A] bestätigen
- Taste [P] drücken, um den Programmiermodus zu verlassen (gelbe LED erlischt)
3. Wechseln des Mastercodes
- Mastercode eingeben (ab Werk [5823]) und mit [P] bestätigen
- Sie befinden sich jetzt im Programmiermodus (gelbe LED leuchtet)
- Adresse für Mastercode [0] [000] eingeben (der Mastercode ist immer auf Adresse [0] [000])
- Neuen Mastercode eingeben und mit [A] bestätigen
Beispiel: [0] [000] [3285] [A]
- Taste P drücken um Programmiermodus zu verlassen (gelbe LED erlischt)
4. Verfahren, wenn Mastercode unbekannt
- Stromversorgung ausschalten und 5 Sekunden warten
- Programmierbrücke auf der Elektronik auf Position P stellen
- Stromversorgung wieder einschalten
- Programmierbrücke auf Position N stellen
- Solange die gelbe LED auf der Elektronik leuchtet, Adresse für Mastercode [0] [000] eingeben
- Neuer Mastercode eingeben (z.B. [5823])
- Mit Taste [A] gefolgt von Taste [P] bestätigen
- Die gelbe Led auf der Tastatur leuchtet auf
- Sie befinden sich jetzt im Programmiermodus um Benutzercodes und Einstellungen zu ändern
- Taste [P] drücken, um Programmiermodus zu verlassen (Led Gelb erlischt)

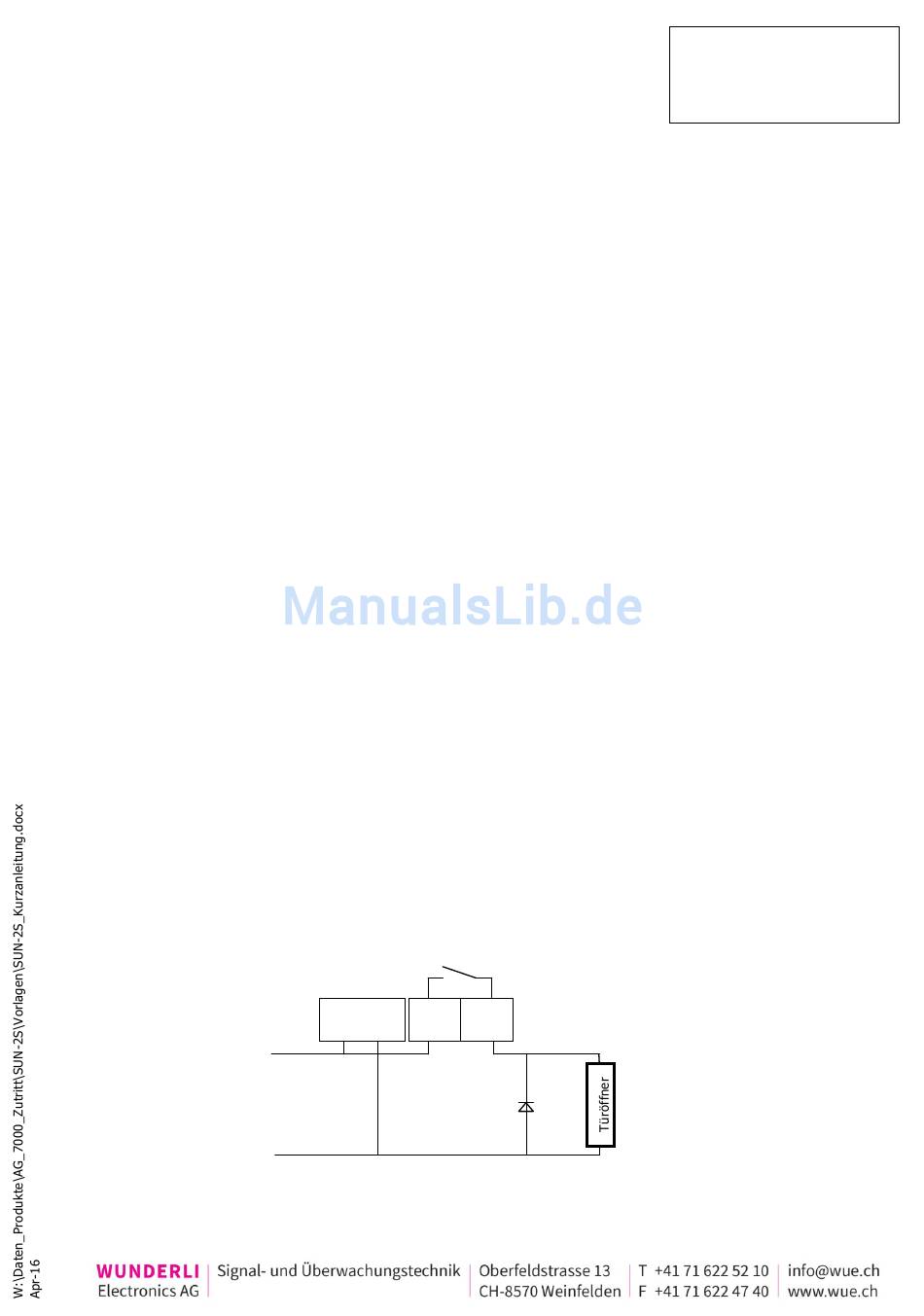

5. Anschluss Türöffner
+12V
-0V
Alim
C
AC/DC
*
Bei AC Speisung beigelegten Varistor verwenden
NO
*
Ab Werk programmiert:
Mastercode: 5823P
Benutzercode 1: 1234A
