DMX Adressierung:

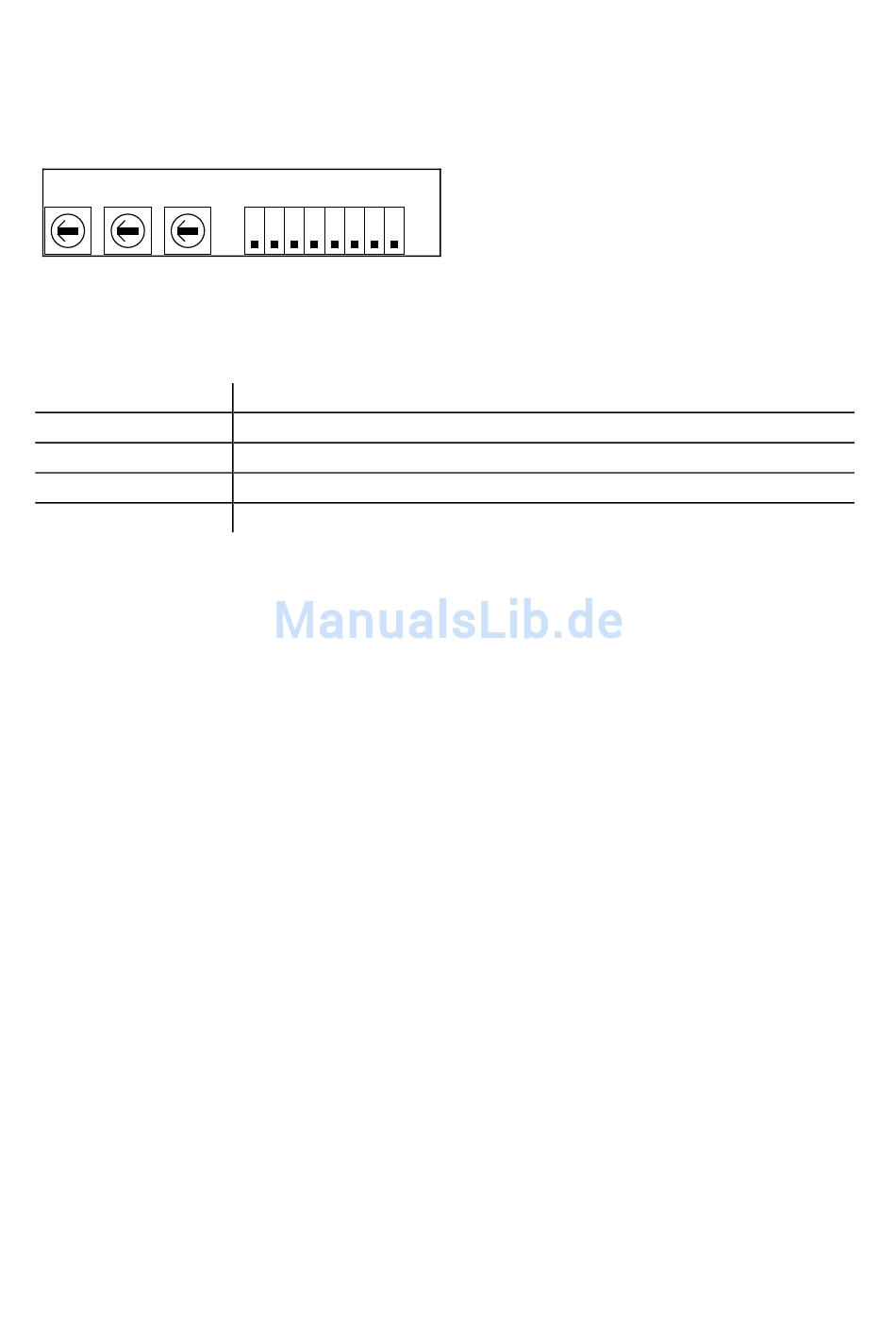

Zur Einstellung der DMX-Adresse werden die drei Drehschalter links neben der Dip-Schalterreihe
verwendet. Stellen sie mit dem Regler „100" die Hunderterstelle, mit dem Regler „10" die Zehnerstelle
und mit dem Regler „1" die Einerstelle der gewünschten DMX-Adresse ein.
DMX Adresse
100 10 1
LED's
Farbe
Grün
Grün, blinkend
Rot
Rot, blinkend
Einlegen der Farbfolienrolle
1. Legen Sie den Farbwechsler horizontal auf eine ebene Unterlage. Halten Sie das Farbband und
ein geeignetes hitzefestes Klebeband (z.B.: 3M „Kapton", No. 5413) bereit.
2. Öffnen Sie den oberen Rahmen Farbwechslers durch Drehen der dicken Rändelschrauben.
Nehmen sie jetzt den Deckel ab. Entnehmen sie die beiden Kunststoffrollen zur weiteren
Befestigung des Farbbandes.
3. Kleben sie jetzt das linke Ende (=erste Farbe) des Farbbandes auf die linke Kunststoffrolle. Achten
Sie auf genaue parallele Ausrichtung zur Rollenachse. Um eine sichere Verklebung zu
gewährleisten, sollen sie das Farbband auf beiden Seiten ankleben.
4. Wickeln Sie jetzt das Farbband im Uhrzeigersinn auf die Rolle auf. Anschließend befestigen Sie
das andere Ende (=letzte Farbe) des Farbbandes an der zweiten Kunststoffrolle.
5. Setzen Sie jetzt die beiden Kunststoffzylinder wieder in den Farbwechsler ein. Achten Sie dabei
darauf, dass diese in die beiden Transportnasen des Motors einrasten.
6. Spannen sie anschließend das Farbfolienband indem Sie die gesamte Folie per Hand aufwickeln,
bis die erste Farbe sichtbar ist. Das Folienband muss sich dabei an der Frontseite des
Farbwechslers befinden (!)
7. Schrauben Sie jetzt wieder den oberen Rahmen fest. Achten sie dabei auf den korrekten Sitz der
Zentrierkoni.
8. Schalten Sie jetzt das Gerät ein. Nach dem automatischen Reset wird die Betriebsbereitschaft
durch eine leuchtende grüne LED signalisiert. Sollte dies nicht der Fall sein, schalten Sie den
Farbwechsler noch einmal aus und überprüfen Sie den Sitz der Farbrollen.
9. Der Farbwechsler ist jetzt betriebsbereit.
Dip Switches
1 2 3 4 5 6 7 8
Bedeutung
DMX in Ordnung
DMX fehlerhaft
Spannungsversorgung in Ordnung
Lüfter arbeitet nicht
on
off
