EUROSTER 813 – ANLEITUNG
1
EUROSTER 813
EINFÜHRUNG

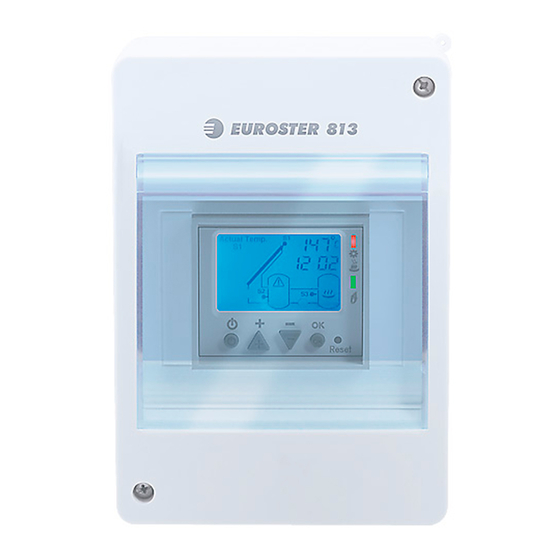

Der Euroster 813 ist eine DIN-Schienen-Solarregler zur Brauchwassererwärmung.
Der Regler arbeitet auf Grundlage einer Differenzregelung zur Regelung einer Solaranlage und
maximal 2 Speichersysteme je nach Betriebsart.
Die Regelung ist in der lage einen zusätzlichen Wärmeerzeuger wie z.B Heizkessel oder E-Patrone
anzusteuern. Der Benutzer kann zeitprogramme für die zusätzlichen Wärmeerzeuger programmieren.
Das Gerät verfügt über 4 vorprogrammierte Betriebsarten um so mögliche Fehlerquellen
auszuschließen. jede Betriebsart wird über das Grafikdisplay visualisiert um so den aktuellen
Betriebszustand schnell und einfach abzulesenn.
Grafik-Beschreibung zur Betribslogik der 4 Betriebsarten:
Stromlos geschlossen (vor Soll-/Begrenzung)
Stromlos offen (vor Soll-/Begrenzung)
Mode-1: 2 Sensoren in betrieb mit 1 Speicher
S1 - Solarkollektor Sensor
S2 - Speichersensor (unten)
