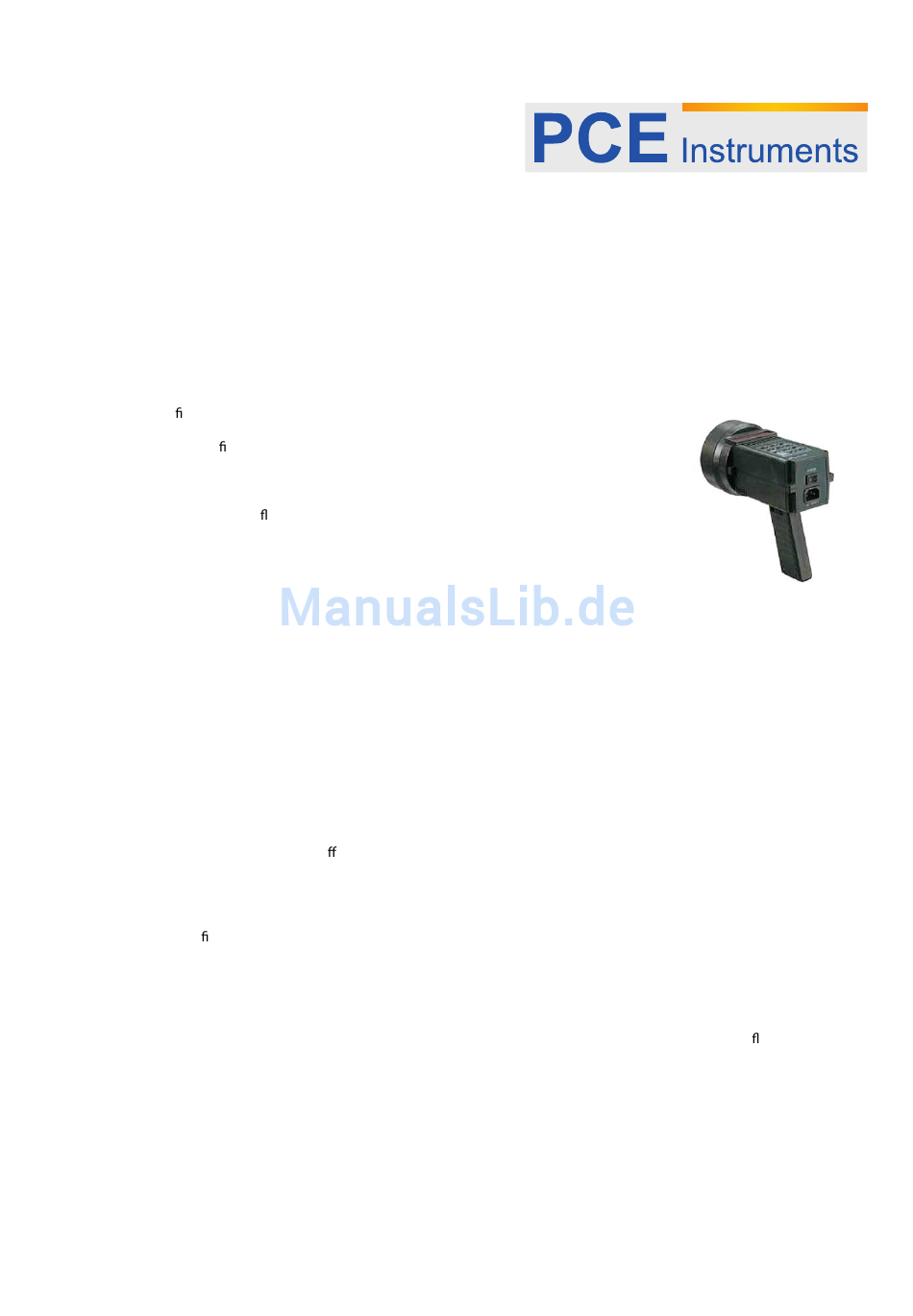

PCE Instruments PCE-OM 15 Gebrauchsanweisung

=
I. Eigenschaften
Das PCE-OM 15 ist ein Mikroprozessor gesteuertes Stroboskop. Es ist ideal zur Messung von Umdrehungs-
geschwindigkeiten von Getrieben, Motoren, Zentrifugen und zur Inspektion von Produktionslinien. Diese
können mit dem PCE-OM 15 optisch „angehalten werden".
II Spezi kation
2.1 Allgemeine Spezi kation
Anzeige : 14 mm LED, 6 Digits
Einstellfunktionen : Blitzrate, Hz
Blitzrate : RPM/FPM (*FPM – Blitz per Min.), 5 ... 12500 / 0,083 ... 208 Hz
(RPM/FPM) : Au ösung: 0,1 U/min < 1.000 U/min
Genauigkeit : ±0,15 % der Ablesung (<1000 U/min) / ±0,5 % der Ablesung (1000 ... 3300 U/min)
±1,0 % (3300 ... 12500 U/min)
Einstellstabilität : 1 Digit innerhalb 10 Min.
Funktionswahl : Fein- & Grobabstimmung, geteilt durch 2, multipliziert mit 2, Bereichsanpassung,
Speicherrückruf, schneller Sucher
Externer Trigger : 5 ... 30 V, 5 ... 12500 U/min
Speicher : kann 10 Datensätze von Messdaten speichern
Ausgang : RS-232-Schnittstelle
Stromversorgung : AC 220 V 15 %, 50/60Hz oder AC240V 15 %, 50/60Hz
Schaltung : Microprozessor LSI Schaltung, Kristall-kontrollierte Zeitbasis
für extreme Genauigkeit und hohe Stabilität der
Einstellungen über einen breiten Bereich
Stromverbrauch : weniger als 30 Watt
Betriebstemperatur : 0 ... 50 ° C
Betriebsfeuchtigkeit : weniger als 80 % r.F.
Abmessung : 210 x 120 x 120 mm
Gewicht : ca. 1 kg
Gehäuse : ABS Kunststo
Kalibrierung : die Schaltung benötigt nicht unbedingt eine Kalibrierung (ISO-Kalibrierung optional)
Zubehör : Anschlusskabel, Gebrauchsanweisung
2.2 Blitzlicht Spezi kation
Blitzlicht : Xenon Lampe
Blitzlichtdauer : ca. 60 ... 1.000 Microsek.
Blitzfarbe : Xenon weiss 6.500 ° K
Blitzlichtenergie : 4 Watt – Sekunde (Joules)
Strahlenwinkel : 80 Grad
Ersetzen der Lampe : es ist erforderlich das Blitzlicht auszuwechseln, wenn das Instrument unregelmäßig ackert
bei einer Geschwindigkeit von < 3600 RPM/FPM
Betriebszyklus : um die Benutzung und die Sicherheit zu gewährleisten
folgen sie dem nachstehenden max.
Betriebszeiten: < 2000 RPM
=
B edienungsanleitung
Stroboskop PCE-OM 15
1 U/min bis 9999 U/min
10 U/min bis 12500 U/min
: 2 Stunden
2000 - 3600 RPM : 1 Stunde
3601 - 8000 RPM : 30 min.
< 8000 RPM : 10 min. (10 min. Abkühlungszeit zwischen den Zyklen)
=
