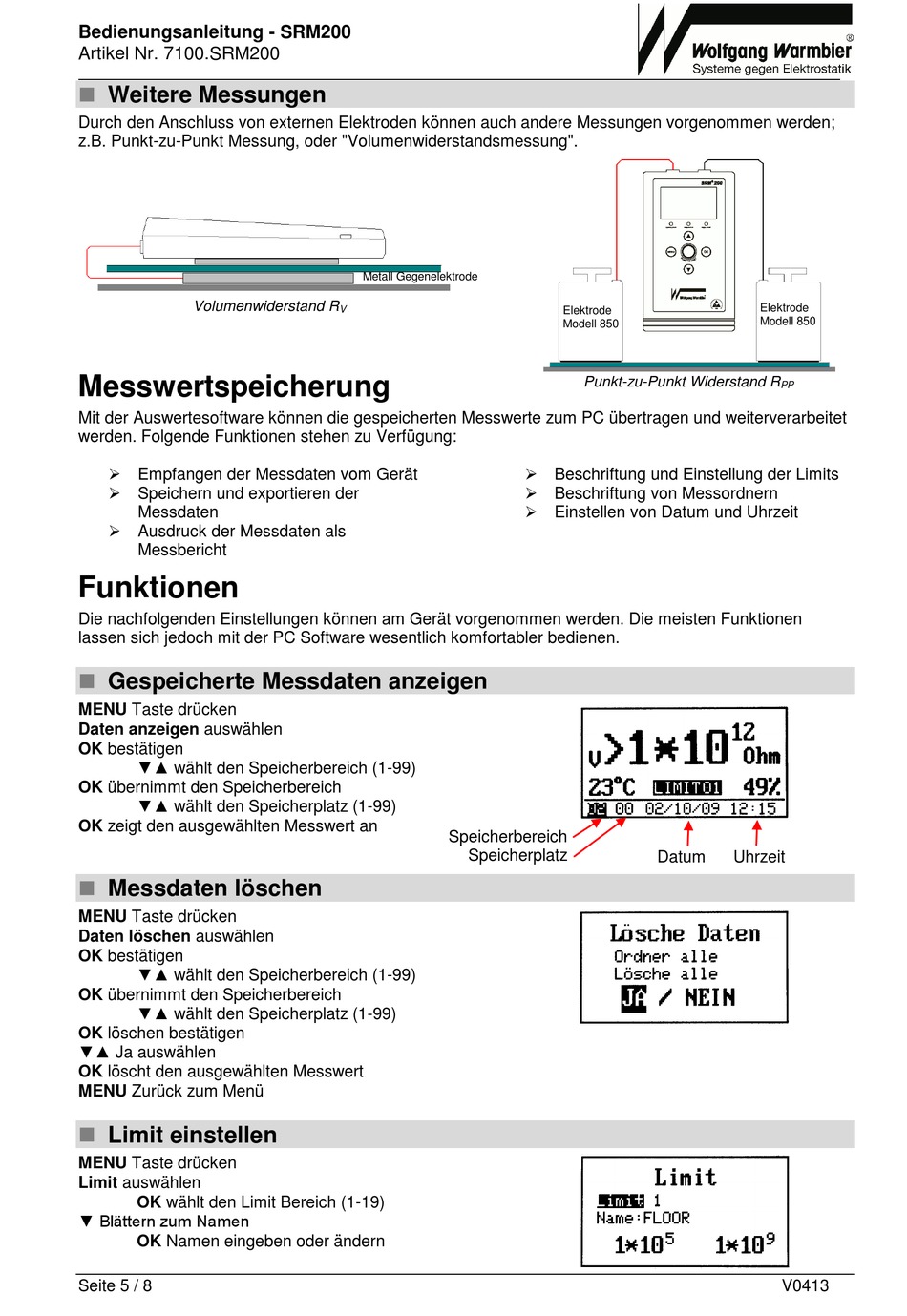

Bedienungsanleitung - SRM200
Artikel Nr. 7100.SRM200

Weitere Messungen

Durch den Anschluss von externen Elektroden können auch andere Messungen vorgenommen werden;
z.B. Punkt-zu-Punkt Messung, oder "Volumenwiderstandsmessung".
Volumenwiderstand R

Messwertspeicherung

Mit der Auswertesoftware können die gespeicherten Messwerte zum PC übertragen und weiterverarbeitet
werden. Folgende Funktionen stehen zu Verfügung:
 Empfangen der Messdaten vom Gerät
 Speichern und exportieren der
Messdaten
 Ausdruck der Messdaten als
Messbericht

Funktionen

Die nachfolgenden Einstellungen können am Gerät vorgenommen werden. Die meisten Funktionen
lassen sich jedoch mit der PC Software wesentlich komfortabler bedienen.

Gespeicherte Messdaten anzeigen

MENU Taste drücken
Daten anzeigen auswählen
OK bestätigen
▼▲ wählt den Speicherbereich (1-99)
OK übernimmt den Speicherbereich
▼▲ wählt den Speicherplatz (1-99)
OK zeigt den ausgewählten Messwert an
Messdaten löschen
MENU Taste drücken
Daten löschen auswählen
OK bestätigen
▼▲ wählt den Speicherbereich (1-99)
OK übernimmt den Speicherbereich
▼▲ wählt den Speicherplatz (1-99)
OK löschen bestätigen
▼▲ Ja auswählen
OK löscht den ausgewählten Messwert
MENU Zurück zum Menü

Limit einstellen

MENU Taste drücken
Limit auswählen
OK wählt den Limit Bereich (1-19)
▼ Blättern zum Namen
OK Namen eingeben oder ändern
Seite 5 / 8
Metall Gegenelektrode
V
Speicherbereich
Speicherplatz
Elektrode
Modell 850
Punkt-zu-Punkt Widerstand R
 Beschriftung und Einstellung der Limits
 Beschriftung von Messordnern
 Einstellen von Datum und Uhrzeit
Datum
Elektrode
Modell 850
PP
Uhrzeit
V0413
