Anschluss- und Einstellanleitung
Funk-Rohrmotor EWFS Typ WE/WEM/WER
Für künftige Verwendung aufbewahren!
Gültig ab 01. Oktober 2003
93290610•816705•780400•30.09.2003
Allgemeines

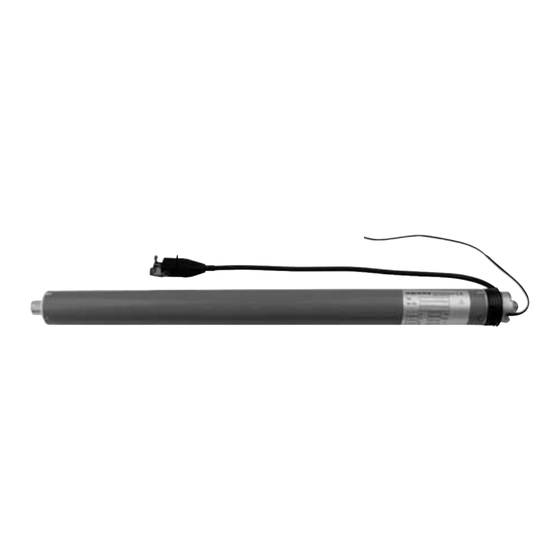

Abb. 1: Funk-Rohrmotor EWFS
Die Funk-Rohrmotoren EWFS (Einheitliches WAREMA Funk
System) ermöglichen es, einen Sonnen/Sichtschutz über
EWFS Funk-Sender zu bedienen. Die Motoren verfügen
über eine positionsgesteuerte Endabschaltung oben/unten
(Typ WE) bzw. über eine positionsgesteuerte Endabschal-
tung unten und eine drehmomentgesteuerte Endabschal-
tung oben (Typ WEM/WER). Die Versorgung erfolgt mit
230 VAC.
Leser-Zielgruppe
Diese Anleitung wendet sich an geschultes Fachpersonal.
Hinweise zur Elektroinstallation
Arbeiten am 230V Netz dürfen nur von einer Elektro-Fach-
kraft (Nach VDE0100) ausgeführt werden. Wenn anzuneh-
men ist, dass ein gefahrloser Betrieb nicht möglich ist, darf
das Gerät nicht in Betrieb genommen bzw. muss es außer
Betrieb gesetzt werden. Diese Annahme ist berechtigt,
wenn
das Gehäuse oder die Zuleitungen Beschädigungen auf-
weisen
das Gerät nicht mehr arbeitet.
Für die Einhaltung der EVU- bzw. der VDE-Vorschriften sind
nach VDE 0022 der Betreiber und der Errichter selbst ver-
antwortlich.
Montage
Hinweise zur Montage entnehmen Sie bitte der mitgeliefer-
ten Montageanleitung. Am Motor ist entweder ein Stecker
STAS 3 angeschlossen oder eine offene Anschlussleitung
vorhanden. Der Anschluss erfolgt nach Abb. 2 und 3.
93290610•816705•780400•30.09.2003
Rohrmotor
Stecker STAS 3
Antenne

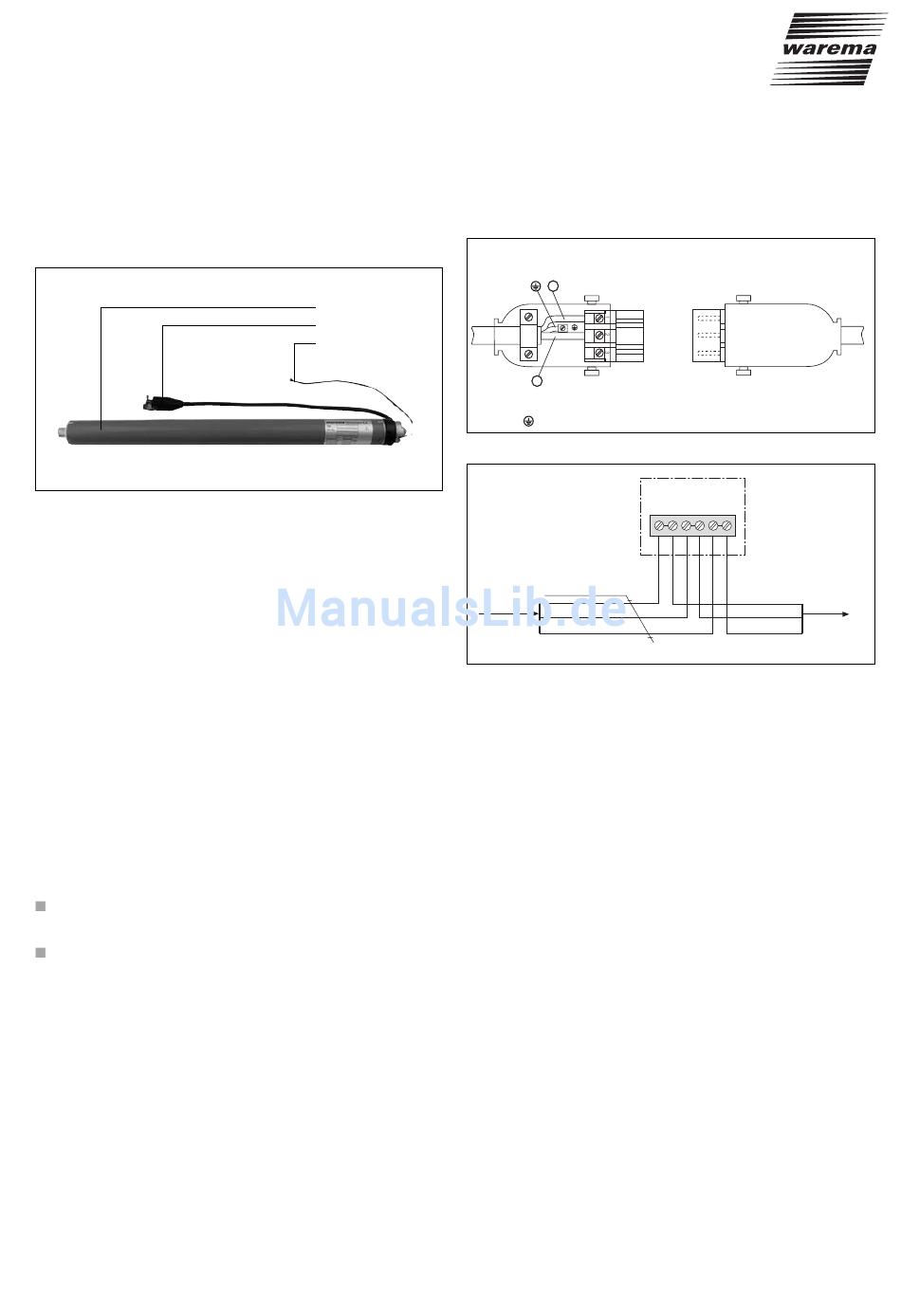

Abb. 2: Ansschluss mit Steckverbindung
Zuleitung
230V AC
Abb. 3: Anschluss ohne Steckverbindung
Informationen zum elektrischen Anschluss:
Das Gerät erfüllt die Anforderungen an Störfestigkeit und
Störaussendung für den Einsatz im Wohn- und Gewerbebe-
reich.
Erstinbetriebnahme
Rollladen-Fertigelemente und Markisen sind nach Abschluss
der Montage und Anlegen der Versorgungsspannung be-
triebsbereit und können mit dem beigefügten Handsender
bedient werden. Bei nachgerüsteten oder im Zuge von Re-
paraturen ausgetauschten Antrieben sowie bei maß-
gefertigten Rollläden müssen zunächst die Endlagen mit
dem Handsender eingelernt werden. Lesen Sie bitte zuerst
die Benutzeranleitung Ihres Handsenders und lernen Sie
den Antrieb wie dort beschrieben ein. Das Endlagen lernen
kann nur mit einem als Hauptsender eingelernten Hand-
sender durchgeführt werden und wird nur von WAREMA-
Funk-Rohrmotoren unterstützt. Beim Anfahren der Endlagen
wird auf „Totmannbetrieb" umgeschaltet. Dies bedeutet,
dass der Sonnen/Sichtschutz nur so lange gefahren wird,
wie die Tasten auf dem Handsender festgehalten werden,
beim Loslassen wird die Fahrbewegung unterbrochen. Dies
ermöglicht eine genauere Positionierung des Sonnen/Sicht-
schutzes beim Endlagen lernen!
Hinweis: Wurde das Endlagen lernen gestartet, muss es
auch zu Ende geführt werden. Der Vorgang kann nicht abge-
brochen werden. Fährt ein Antrieb „ruckelnd" oder in die
falsche Richtung und stoppt unerwartet, so ist dies ein si-
cheres Zeichen dafür, dass die Endlagen nicht eingelernt
sind.
Kupplung STAK 3
(Anschluss bauseits)
1
2
1 = Null (blau)
2 = Phase L (Schwarz)
= Schutzleiter (gelb-grün)
L1 L1 N N PE PE
2
NYM-J 3x1,5 mm
Technische Änderungen behalten wir uns vor
Stecker STAS 3
(Anschluss Antrieb)
Abzweigdose
bauseits
sw
bl
Zum
gnge
Antrieb
