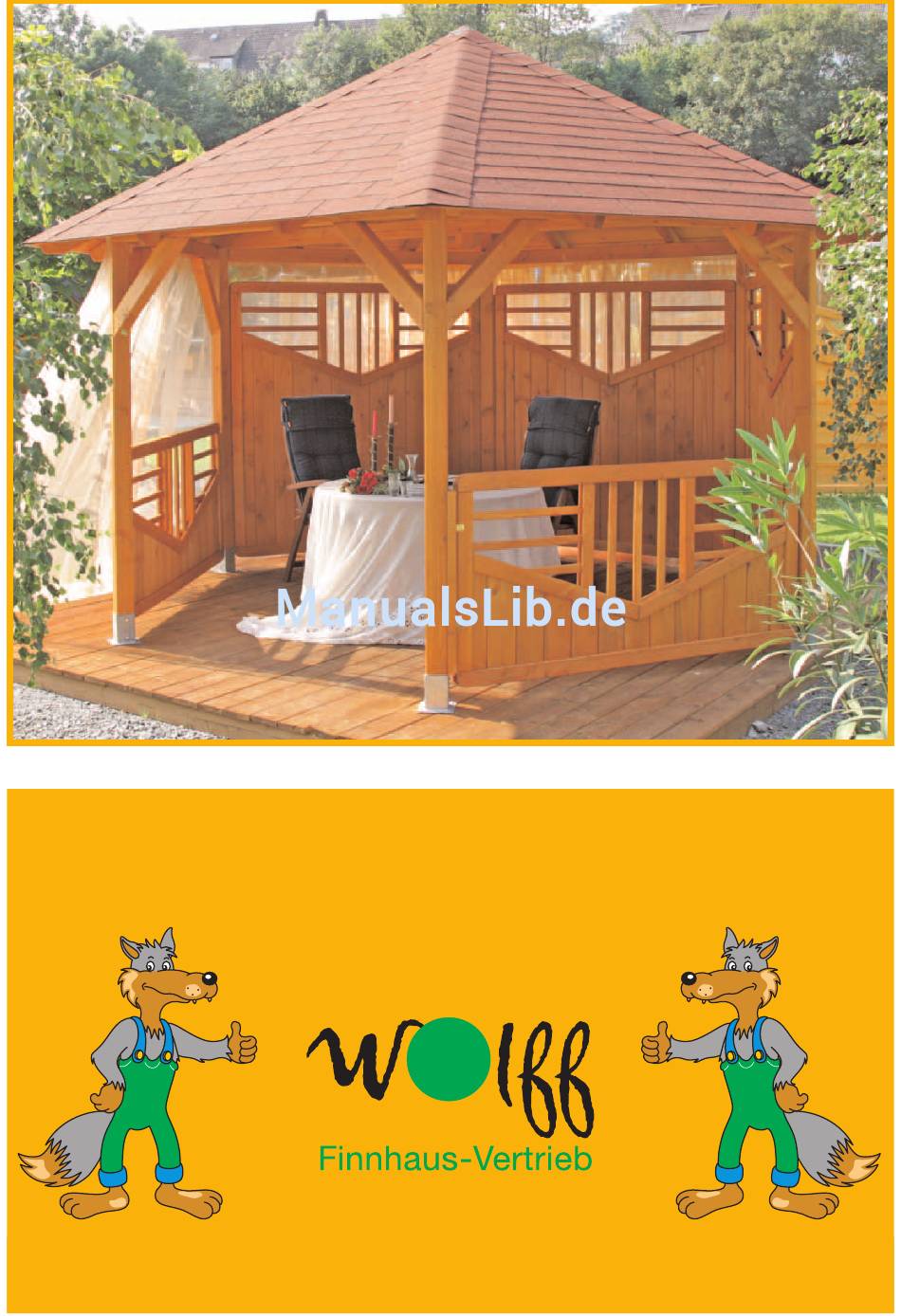

- Seite 1 Aufbau-Anleitung Pavillon Kalimera Besuchen Sie uns im Internet: www.finnhaus.de...
-
Seite 2: Vorbereitung Des Untergrundes
Vorbereitung des Untergrundes Seite 2 Legen Sie den Standort Ihres Pavillons fest und markieren Sie den Mittelpunkt. Fixieren Sie die beiliegende Montagelatte durch die Bohrung über dem Mittelpunkt. Mit Hilfe der zweiten Bohrung am Ende der Montagelatte markieren Sie den Radius, z.B. mit Sand, Kreide oder einem Stift (je nach Untergrund). - Seite 3 Vorbereitung des Untergrundes Seite 3 Auch dies geschieht durch die beiden Bohrungen. Klappen Sie nach jeder Markierung die Montagelatte weiter, bis Sie alle 6 Punkte ermittelt haben. An den markierten Schnittpunkten heben Sie nun die Löcher für die Fundamente aus (Tiefe 40 - 60 cm). Gießen Sie alle 6 Fundamente mit Beton aus.
- Seite 4 Basisaufbau Seite 4 Auf den Fundamenten richten Sie die Pfostenschuhe aus. (nicht im Lieferumfang). Die exakten Punkte ermitteln Sie wie folgt: Mittelpunkte zu Mitte Pfosten = 1923 mm und Pfostenmitte zu Pfostenmitte = 1923 mm. Bitte genau einhalten, aber erst nach Fertigstellung des Grundauf- baues (S.
- Seite 5 Vorbereitung des Untergrundes Seite 5 Setzen Sie die 3 verbleibenden Randbalken zwischen den Pfosten ein (vorbohren und verschrauben). Ermitteln Sie den Mittelpunkt der beiden langen Abfangbalken. Setzen Sie den Kaiserstiel im rechten Winkel ein und ver- schrauben Sie diesen wie abgebildet (durch die Ausklinkung ergibt sich die richtige Postition automatisch.
- Seite 6 Dachbasis Seite 6 2 Sparren werden nun am Kaiserstiel oben bündig ausge- richtet, schräg vorgebohrt und verschraubt. Richten Sie die Sparren am Abfangbalken aus. Die Klauen der Sparren müssen in Längsrichtung und Tiefe mit dem Balken übereinstimmen. Dann vorbohren und mittels zweier Schloßschrauben ver- binden.
- Seite 7 Dachbasis Seite 7 Legen Sie das Sparrenelement auf den Randbalken von Pfosten zu Pfosten auf. Über den Pfosten von oben vorbohren und durch den Sparren verschrauben. Legen Sie die weiteren Sparren am Kaiserstiel bündig an und verschrauben Sie diese am Kaiserstiel (unbedingt vor- bohren).
- Seite 8 Dachbasis Seite 8 Sparren von oben vorbohren und in den Pfosten verschrau- ben. Hier sehen Sie Ihren fertigen First. Nun montieren Sie die Schifter (Verstärkungssparren). An Sparren und Randbalken vor- bohren und verschrauben. Falls noch geschehen, sollten Sie jetzt die Pfostenschuhe mit den Fundamenten verdübeln (siehe Seite 4 oben).
- Seite 9 Dachmontage Seite 9 Überall, wo keine hohen Zaunelemente eingesetzt wer- den, kommen Kopfbänder zum Einsatz (extra bestellen!). Wie immer vorbohren und ver- schrauben (4 Schrauben pro Kopfband). Dachbretter vorbohren und montieren (längstes Brett nach unten, mittig über die Sparren ausrichten, Federseite zur Dachmitte gerichtet).
- Seite 10 45 x 90 x 1550 mm Dachbretter 16,5 m² 21 x 140 mm Abfangbalken Kaiserstiel 1 St. 45 x 90 mm 140 x 140 x 1250 mm Schraubenset 1 St. Träumhäuser, Gartenhäuser und mehr finden Sie bei Ihrem Fachhändler oder im Internet: www.finnhaus.de...
