Trivanti Bedienungsanleitung
Verwandte Anleitungen für Trivanti Trivanti
Inhaltszusammenfassung für Trivanti Trivanti

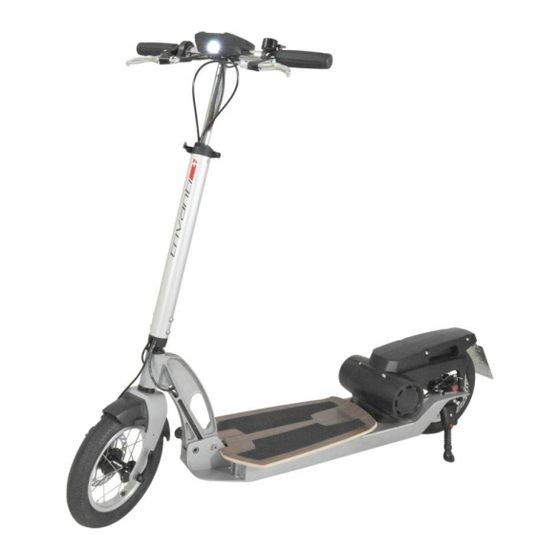

- Seite 1 Bedienungsanleitung Der urbane Elektro-Tretroller Entwicklung, Produktion und Vertrieb durch TRIKON Solutions AG...
- Seite 2 Impressum Impressum Der Elektro-Tretroller trivanti ist ein Produkt der TRIKON Solutions AG. Die Inhalte der vorliegenden Bedienungsanleitung Revision 2 entspre- chen den technischen Ausführungen von der Revision b-02. Änderungen in Design, Konstruktion und Ausstattung vorbehalten. © Ganzheitliche Entwicklung Industrieplatz 1c mechatronischer Produkte CH-8212 Neuhausen am Rhf.
-
Seite 3: Inhaltsverzeichnis
Inhalt Inhalt Vorwort Allgemeine Sicherheitshinweise Bestimmungsgemäße Verwendung Das trivanti Bedienung Einstellungen und Lagerung Akku laden Wartung und Pflege Informationen zur Fehlerbehebung Zubehör Transport Entsorgung Gewährleistung und Garantie ich steh drauf... -
Seite 4: Vorwort
Gebrauchs- und Bedienungsanleitung durch. Die darin beschriebenen Inhalte zeigen Ihnen die optimalen Einstellun- gen am trivanti und geben Ihnen Hinweise zur Wartung und Pflege, da- mit Sie lange Vergnügen am Rollerfahren haben. Sehr wichtig sind die beschriebenen Sicherheitshinweise, damit Sie si- cher ans Ziel kommen. -
Seite 5: Allgemeine Sicherheitshinweise
Vorschriften zum Fahren auf öffentlichen Plätzen und Strassen. Sicheres Fahren im öffentlichen Strassenverkehr Der Zustand des trivanti ist vor jeder Fahrt zu überprüfen. Prüfen Sie den festen Sitz der Schraubverbindungen und Schnell- verschlüsse an Lenker und Reifen, sowie das korrekte Verrasten des Klappmechanismus. -
Seite 6: Schutzkleidung
Beginn, sich durch das Fahren auf privatem Grundstück oder auf einer wenig befahrenen Strasse an das Fahrverhalten des trivanti zu gewöhnen. Fahren Sie nur alleine. Das trivanti ist nicht für das Fahren für meh- rere Personen ausgelegt. Fahren Sie wenn immer möglich mit beiden Händen am Lenker, niemals Freihändig, da dies zum Sturz führen kann. -
Seite 7: Bestimmungsgemäße Verwendung
Absatz kann zu einem Aufsetzen des trivantis führen. Dies kann zu einem ungewollten Sturz führen. Wenn Sie das trivanti parkieren, verwenden Sie die Parkposition oder den Seiten - Ständer. Sorgen Sie in jedem Fall für eine sichere Position, sodass das trivanti nicht wegrollen oder umfallen kann. -
Seite 8: Das Trivanti
Die intelligente Akkuüberwachung lernt dabei die Kapazität des Akkus. Weitere Hinweise zum trivanti und ergänzende Informationen zu Punkten in dieser Anleitung stellen wir Ihnen auf www.trivanti.ch unter der Rubrik FAQ’s und Downloads bereit. Zum Lieferumfang gehören:... - Seite 9 Das trivanti Zum besseren Verständnis der folgenden Anweisungen finden Sie hier eine Übersicht über die einzelnen Komponenten: Daumengas 14 Trittbrett Bremshebel Hinterrad Akku unter dem Trittbrett Bremshebel Vorderrad 16 Hinterrad Bedienpanel 17 Hintere Bremsanlage Abblendlicht vorne 18 Motorabdeckung Glocke 19 Nummernschildhalter Schnellspanner Höhenverstellung...
- Seite 10 Das trivanti Unter dem Trittbrett (11) befindet sich der Akku. Zum Öffnen des Tritt- bretts beachten Sie die Hinweise in Kapitel 6.3 Akku herausnehmen. Auf der linken Seite ist der Akku für den Gebrauch. Die rechte Seite ist als Stauraum gedacht z.B. für das Lade- gerät.
-
Seite 11: Technische Daten
Das trivanti Technische Daten Motor Verschleissarmer, hocheffizienter BLDC- Elektromotor 310W, 36V Rahmen innovativer Aluminium-Guss mechanische Scheibenbremsen Avid BB5, Bremsen vorne / hinten Scheibe Avid G2CS 140mm 12‘‘ x 2‘‘ Alu-Felge mit typgeprüften Reifen Räder Freilauf Fahrradnaben SRAM 406 Gesamtgewicht inkl. Akku <... - Seite 12 Das trivanti Abmessungen in mm geklappt: trivanti...
-
Seite 13: Bedienung
Bedienung Bedienung Bedienpanel (4) Das Bedienpanel verfügt über folgende Bedienelemente und Anzeigeein- richtungen: EIN / AUS- Taster Licht EIN / AUS Akku Zustandsanzeige (5 LED’s) Modus-Wahl: Normal und Spar Display: Geschwindigkeit, Fehlermeldungen und Anzeige Spar-Modus Indikator Spar-Modus ich steh drauf... - Seite 14 Bedienung 5.1.1 EIN / AUS – Taster Durch Drücken des EIN / AUS – Tasters wird das trivanti ein- und aus- geschaltet. Automatisches Abschalten: Das trivanti verfügt über einen automatischen Abschaltmodus. Nach 5 min Stillstand ohne Betätigung des Daumengases schaltet sich das trivanti selbstständig ab.
- Seite 15 Bedienung 5.1.3 Akku-Zustandsanzeige Auf dem Bedienpanel befindet sich eine LED-Leiste aus 5 LED‘s, an welcher der aktuelle Lade-Zustand des Akkupacks angezeigt wird. Folgende Ladezustände werden angezeigt: Anzeige Ladestatus Bemerkungen / Hinweis 81-100% 61-80% 41-60% 21-40% Vermeiden Sie längere Fahrten. Laden Sie den Akku auf oder setzen 0-20% Sie einen Zweitakku ein.
- Seite 16 Bedienung 5.1.4 Modus-Wahl Das trivanti besitzt zwei Modi, Normal und Spar, für die Art der Motoren- leistung. Dadurch erhalten Sie die Möglichkeit, die Leistung des trivanti anzupassen. Durch Drücken der Taste Modus-Wahl (4) schalten Sie zwischen den zwei Modi Normal und Spar hin und her.
- Seite 17 Wenn anstatt der Geschwindigkeit ein Code angezeigt wird, beachten Sie die Erklärungen im Kapitel 9. Daumengas (1) Über das Daumengas kann die Geschwindigkeit reguliert werden. Je weiter Sie mit dem Daumen nach unten drücken, desto schneller fährt das trivanti. ich steh drauf...
- Seite 18 Bedienung Bremsen (2,3) Das trivanti ist ausgerüstet mit zwei separaten Scheibenbremsen am Vorderrad und Hinterrad. Die Anordnung ist wie beim Fahrrad: links: Vorderbremse; rechts: Hinterbremse Sturzgefahr: Die Scheibenbremsen erzeugen eine große Bremswirkung. Stellen Sie das Bremsverhalten auf Ihre Be- dürfnisse ein. Ein starkes Betätigen der Hinterbremse kann zum Rutschen des Hinterrades führen und das der Vorder-...
-
Seite 19: Einstellungen Und Lagerung
Schnellspannhebels einge- stellt werden. Wird der Schnellspannhebel nicht korrekt oder zu schwach angezogen, kann sich der Lenker während der Fahrt auf- oder ab bewegen. Dies könnte dazu führen, dass Sie die Kontrolle über das trivanti verlieren und stürzen. ich steh drauf... - Seite 20 2. Schwenken Sie den Lenker in leicht an, um den Druck auf die gewünschte Position. Der den Verriegelungsbolzen (11) Verriegelungsbolzen kann jetzt zu verringern. Ziehen Sie den losgelassen werden, er Verriegelungsbolzen heraus. schnappt automatisch in der nächsten Position ein. trivanti...
- Seite 21 Einstellungen und Lagerung 3. Der Verriegelungsbolzen ist 4. Korrekte Position: Verriege- auf seine korrekte Position zu lungsbolzen ist auf Anschlag prüfen. Mit einer Drehbewe- und es ist kein Spalt sichtbar. gung kann dieser komplett auf Anschlag geschoben werden. Falls der Verriegelungsbolzen nicht bis zum Anschlag einge- schnappt ist, besteht die Gefahr, dass der Lenker während der Fahrt kippt.
-
Seite 22: Akku Herausnehmen
Akku herausnehmen Der Akku kann herausgenommen werden: Heben Sie das Trittbrett (14) am Ende zum Motor. Das Brett ist mit einem Klettverschluss gesi- chert und erfordert eine merkli- che Kraft zum Lösen. Entfernen Sie das Brett aus der Lagerung. trivanti... - Seite 23 Prüfen Sie den korrek- ten Sitz des Bretts auf dem Klettverschluss durch Versuch, das Brett zu verschieben. Ein falsch montiertes Brett kann dazu füh- ren, dass Sie die Kontrolle über das trivanti verlieren und stürzen. ich steh drauf...
- Seite 24 Fahreigenschaften des trivanti vermindern. Kontrollieren Sei regelmässig das Reifenprofil. Wechseln Sie in jedem Fall abgefahrene Pneus. Lagerung Wenn Sie das trivanti längere Zeit nicht verwenden, empfehlen wir fol- gende Massnahmen: Akku entfernen und diesen bei ungefähr 20°C lagern Reinigen und Wartung durchführen An einen geschützten und trockenen Ort stellen...
-
Seite 25: Akku Laden
Akku laden Akku laden Verwenden Sie nur Original-Akkus. Fremdfabrikate können zu Fehlfunktion oder Schädigung der Elektronik führen. Der Akku kann unabhängig vom Ladezustand über das Bedienpanel oder direkt am Akku selber geladen werden. Benutzen Sie für die Planung Ihrer Fahrt die Akkuzustandsan- zeige am Bedienpanel. -
Seite 26: Laden Über Bedienpanel
Stecker (3) für das Laden am Bedienpanel. Die LED des Lade- gerätes (4) muss leuchten. Verbinden Sie den Stecker (3) mit Auf dem Bedienpanel erscheint die „Ld“- Anzeige. Das Laden der weissen Markierung gegen aussen mit dem Gegenstück unter setzt nach spätestens 30s ein. dem Bedienpanel. trivanti... - Seite 27 Strom vorhanden und Akku wird geladen Separates Laden des Akkus Nehmen Sie den Akku zum Laden aus dem trivanti raus. Dies kann dann sehr hilfreich sein, wenn Sie keine Steckdose in der Nähe des trivanti haben oder dass bei kalten Umgebungsbedingungen (< 6°C) bei einer optimalen Temperatur, z.B.
- Seite 28 Bedienpanel da nur die Spannung angezeigt wird und nicht die Kapazi- tät. Taster Wenn mindestens 3 LED’s (im Drücken Sie den Taster zur Aktivie- rung der Anzeige. Bereich des roten Balkens) ange- zeigt werden, können Sie den Akku verwenden. trivanti...
-
Seite 29: Wartung Und Pflege
Wartung und Pflege Wartung und Pflege Reinigen Sie das trivanti bei Verschmutzung und warten Sie das trivanti bei Bedarf selbst oder durch den Fachhändler. Wir empfehlen 1x im Jahr dieses durch den Fachhändler zu warten. Insbesondere achten Sie auf eine genügend geschmierte und gespannte Kette sowie einem genü- genden Reifenprofil. - Seite 30 Sie den Vorgang ab Schritt 2. Ziehen Sie die Fixierschraube wieder fest an. Die Kette wird sich dadurch noch stärker span- nen. Die Kette sollte sich noch leicht heben lassen. Reinigen Klettverschluss am Trittbrett Klettverschluss bei Bedarf mit fei- ner Drahtbürste reinigen. trivanti...
-
Seite 31: Informationen Zur Fehlerbehebung
Informationen zur Fehlerbehebung Informationen zur Fehlerbehebung Wenn in der Anzeige nicht die Geschwindigkeit sondern ein Code ange- zeigt wird, sind evtl. folgende Massnahmen notwendig: Anzeige Bedeutung Fahrt Massnahme möglich Siehe Kapitel Akku nein laden Immer 0 Geschwindigkeits- Reparatur notwendig messer defekt Lenker in nein Lenker in Fahrposition... -
Seite 32: Zubehör
Weise entsorgt werden. 13. Gewährleistung und Garantie Als Hersteller übernehmen wir für das trivanti eine Garantie von 1 Jahr ab Kaufdatum. Innerhalb dieser Garantiezeit beseitigen wir nach unserer Wahl durch Reparatur oder Austausch des Gerätes unentgeltlich alle Mängel, die auf Material- oder Herstellungsfehlern beruhen.
