PremiumBlue PK-HD24 Betriebsanleitung
Inhaltsverzeichnis

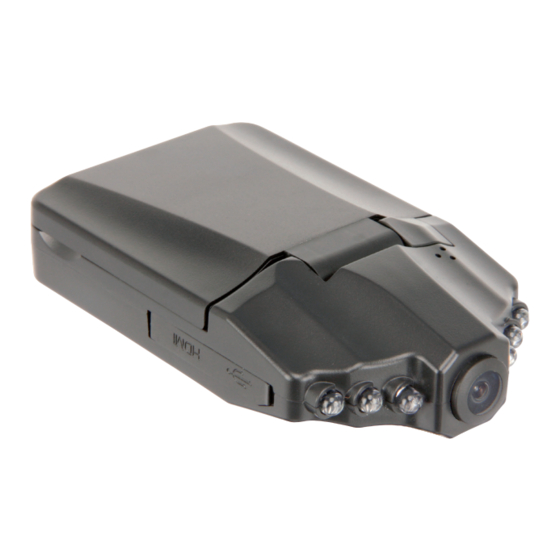

Mobile HD-Kamera mit Display
Best.Nr. 850 689
Auf unserer Website www.pollin.de steht für Sie immer die aktuellste Version der Anleitung zum Download zur Verfügung.
Betriebsanleitung
Sicherheitshinweise
• Diese Bedienungsanleitung ist Bestandteil des Produktes. Sie enthält wichtige Hinweise zur Inbetriebnahme
und Bedienung! Achten Sie hierauf, auch wenn Sie das Produkt an Dritte weitergeben! Bewahren Sie des-
halb diese Bedienungsanleitung zum Nachlesen auf!
• Benutzen Sie die HD-Kamera nicht weiter, wenn sie beschädigt ist.
• Betreiben Sie die Kamera nur mit dem mitgelieferten Akku!
• In Schulen, Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten ist das Betreiben durch geschultes Personal
verantwortlich zu überwachen.
• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen
Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.
• Das Produkt darf nicht fallengelassen oder starkem mechanischem Druck ausgesetzt werden,
da es durch die Auswirkungen beschädigt werden kann.
• Das Gerät muss vor Feuchtigkeit, Spritzwasser und Hitzeeinwirkung geschützt werden.
• Betreiben Sie das Gerät nicht in einer Umgebung, in welcher brennbare Gase, Dämpfe oder Staub sind.
• Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen,
sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden,
es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr
Anweisungen, wie das Gerät zu benutzen ist.
• Das Produkt ist kein Spielzeug! Halten Sie das Gerät von Kindern fern.
Beachten Sie bei Betrieb die geltenden rechtlichen Bestimmungen. Informieren Sie sich, ob die Überwachung
des gewünschten Bereichs und Aufzeichnung von Videos und Bildern zulässig ist. Beachten Sie, dass Sie sich
strafbar machen, wenn Sie fremde Personen bzw. fremde Grundstücke ohne deren Einverständnis und Wissen
beobachten bzw. aufnehmen.
Pollin Electronic GmbH • Max-Pollin-Str.1 • 85104 Pförring • Tel. +49 (0) 8403 920-920 • www.pollin.de
PK-HD24
!
Stand 06.05.2015, rtr
Inhaltsverzeichnis
Verwandte Anleitungen für PremiumBlue PK-HD24
Inhaltszusammenfassung für PremiumBlue PK-HD24
- Seite 1 Mobile HD-Kamera mit Display PK-HD24 Best.Nr. 850 689 Auf unserer Website www.pollin.de steht für Sie immer die aktuellste Version der Anleitung zum Download zur Verfügung. Betriebsanleitung Sicherheitshinweise • Diese Bedienungsanleitung ist Bestandteil des Produktes. Sie enthält wichtige Hinweise zur Inbetriebnahme...
-
Seite 2: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Die mobile HD-Kamera dient zur einfachen Aufnahme von Videos, Fotos und Ton auf eine SD(HC)-Karte mit bis zu 32 GB (nicht im Lieferumfang). Die Aufnahmen lassen sich am 2,4" Farbdisplay wiedergeben und dank USB-Anschluss am PC direkt verwalten. Außerdem kann die Kamera als Webcam genutzt werden. - Seite 3 Bedienelemente ❶ ❾ ❷ ❽ ⓯ ⓮ ❸ ❿ ⓫ ⓬ ⓭ ❼ ❻ ❺ ❹ -Taste Aufnahme starten/beenden; Im Menü: Auswahl bestätigen ❶ -Taste Gerät ein- und ausschalten (gedrückt halten); IR-LEDs aktivieren (kurz drücken) ❷ Display Anzeige zur Bedienung und Einstellung der Kamera ❸...
-
Seite 4: Wiedergabe Der Aufnahmen An Der Hd-Kamera
Bedienung Akkuladung • Öffnen Sie das Akkufach ⓮, indem Sie den Deckel herausschieben. • Legen Sie den mitgelieferten Akku in das Akkufach ⓮ ein und verschließen den Deckel wieder vollständig. • Laden Sie vor der Erstbenutzung den Akku für 3...6 Stunden über das mitgelieferte USB-Ladekabel an Ihrem Computer oder an einem USB-Netzteil auf. - Seite 5 Wiedergabe der Aufnahmen über HDMI • Nehmen Sie ein HDMI-Kabel (Mini-HDMI Typ C auf HDMI Typ A) zur Hand (nicht im Lieferumfang enthalten). • Stecken Sie den Mini-HDMI-Stecker in die HDMI-Buchse ⓭ der HD-Kamera. • Anschließend stecken Sie das andere Ende des HDMI-Kabels in die HDMI-Buchse Ihres Fernsehers. •...
-
Seite 6: Menü-Übersicht
Menü-Übersicht Menü-Einstellungen Video-Modus • Schalten Sie die Kamera mit der -Taste ❷ ein. • Drücken Sie den MENU-Taste ❹. • Mit UP ❻ und DOWN ❺ wechseln Sie zwischen den Menü-Punkten. • Mit der Taste -Taste ❶ wählen Sie den Menü-Punkt aus und gelangen in das Untermenü. •... -
Seite 7: Menü-Einstellungen Wiedergabe-Modus
Qualität Fein, Normal, Sparsam Fotoqualität einstellen Schärfe Stark, Normal, Weich Schärfe einstellen Weissbalance Auto, Sonnig,Wolkig, Kunstlicht, Weißabgleich einstellen Neonlicht Farbe Standard, S/W, Sepia Farbmodus einstellen Auto, 100, 200, 400 ISO-Empfindlichkeit einstellen Belichtung -2.0...+2.0 (1/3 Schritte) Belichtung einstellen Stabilisierung Aus, An Bildstabilisierung aktivieren Schnelldurchlauf Aus, 2 Sek, 5 Sek... -
Seite 8: Pflege Und Wartung
Frequenz 50 Hz, 60 Hz Frequenz einstellen (standardmäßig 50 Hz für ein flimmerfreies Bild) Screen Saver Aus, 3 Min, 5 Min, 10 Min Display schaltet sich automatisch ab (durch Drücken einer beliebigen Taste schalten Sie das Display wie- der ein) Bilddrehung Aus, An Das Bild wird um 180°... -
Seite 9: Problembehandlung
Problembehandlung Problem Mögliche Ursache Lösung Keine Funktion Akku leer Akku aufladen (über USB oder KFZ- Ladeadapter) Sicherung vom KFZ-Ladeadapter Sicherung wechseln (siehe Seite 8, Pflege defekt und Wartung, Sicherungswechsel vom KFZ-Ladeadapter) Keine Aufnahme möglich Keine SD-Karte eingelegt SD-Karte einlegen SD-Karte voll Nicht benötigte Dateien löschen oder auf ein externes Medium (Festplatte, USB- Stick etc.) übertragen... -
Seite 10: Technische Beratung
Technische Beratung Brauchen Sie Hilfe bei der Montage oder Installation? Kein Problem, unter der nachfolgenden Rufnummer erreichen Sie speziell geschulte Mitarbeiter, die Sie gerne bei allen technischen Fragen beraten. +49 (0) 8403 920 - 930 Montag bis Freitag von 8:00 bis 17:00 Uhr Technische Daten •... - Seite 11 Diese Bedienungsanleitung ist eine Publikation von Pollin Electronic GmbH, Max-Pollin-Straße 1, 85104 Pförring. Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktion jeder Art, z.B. Fotokopie, Mikroverfilmung oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten.
