Laden Sie sich das BEA DECODER
App für einen schnellen Überblick
der Einstellungen runter.

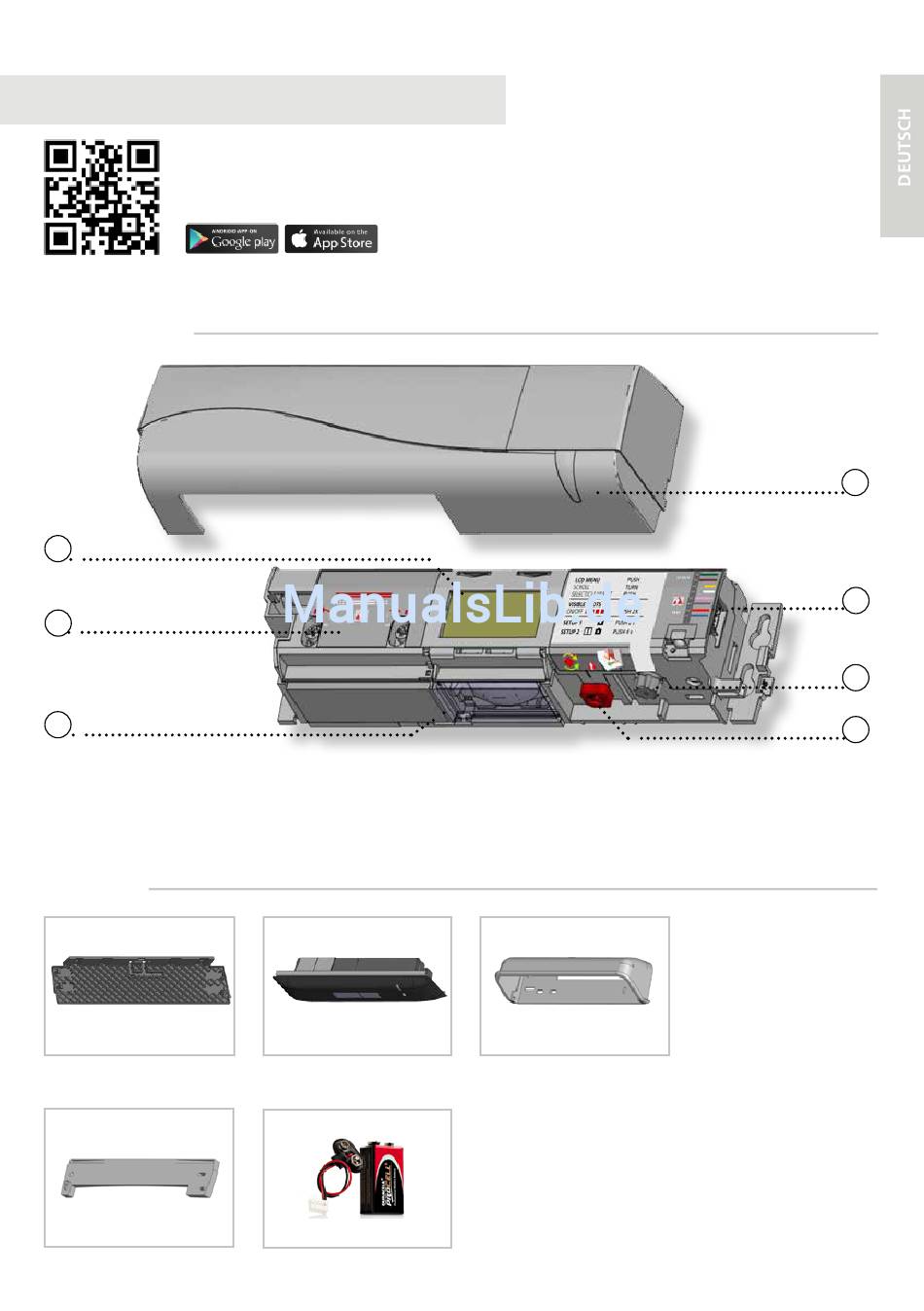

BESCHREIBUNG
1
2
3
1.
2.
3.
ZUBEHÖR
BA: Montagewinkel
CDA: Adapter für
Bogenschiebetür
LCD
Breite-Einstellung des AIR-Vorhangs
AIR-Linsen
CA: Deckeneinbausatz
9 V Batterie
IXIO-SP
Absicherungssensor
für Automatikschiebetüren
(gemäß EN 16005 und DIN 18650)
Bedienungsanleitung für Produktversion ab 0403
Siehe Produktetikett für Seriennummer
4.
Abdeckhaube
5.
Hauptstecker
6.
Einstellknopf
7.
Knopf für die Winkeleinstellung des AIR-Vorhangs
RA: Regenhaube
4
5
6
7
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für bea-sensors IXIO-SP
- Seite 1 IXIO-SP Laden Sie sich das BEA DECODER Absicherungssensor App für einen schnellen Überblick für Automatikschiebetüren der Einstellungen runter. (gemäß EN 16005 und DIN 18650) Bedienungsanleitung für Produktversion ab 0403 Siehe Produktetikett für Seriennummer BESCHREIBUNG Abdeckhaube Breite-Einstellung des AIR-Vorhangs Hauptstecker AIR-Linsen Einstellknopf Knopf für die Winkeleinstellung des AIR-Vorhangs...
-
Seite 2: Benutzung Des Lcd-Menüs
BENUTZUNG DES LCD-MENÜS ANZEIGE WÄHREND NORMALFUNKTION Um den Kontrast einzustellen, den Öffnungsimpuls Absicherung Negativ Bildanzeige = aktiver Ausgang grauen Druckknopf gleichzeitig drücken und drehen. Nur während Normalfunktion WERKSEINSTELLUNG GEGENÜBER GESPEICHERTEM WERT abgebildeter Wert = Werkseinstellung abgebildeter Wert = gespeicherter Wert MENÜ-NAVIGATION Passwort eingeben Gewünschte Sprache wählen um... -
Seite 3: Montage & Verkabelung
IXIO-SP: EINBAUANLEITUNG MONTAGE & VERKABELUNG GRÜN 12-24 V STROMVERSORGUNG BRAUN AC-DC GELB ÖFFNUNGS- WEISS EINGANG ROSA ABSICHERUNGS- AUSGANG GRAU ABSICHERUNGS- EINGANG * Zustand des Ausgangs wenn Sensor betriebsbereit ist. TIP! Kabel ist IRIS-kompatibel. Polarität nicht invertieren. INFRAROT ABSICHERUNGSFELD TÜR ZUR TÜR HIN max. - Seite 4 EINSTELLUNGEN ODER Eine der volgenden Voreinstellungen wählen oder den Sensor manuell einstellen (Siehe S. 5): STANDARD: standardmäßige Innen- und Außeninstallationen SCHWIERIGE UMGEBUNGEN: schwierige Installationen wegen Umgebung oder Wetter Schw. Umgeb. EINKAUFSSTRASSE: Installationen in schmalen Fußgängerwegen EINLERNEN BITTE AUS DEM INFRAROTFELD TRETEN! ODER EINLERNEN 1 (SCHNELL) 2 Sek...
-
Seite 5: Übersicht Der Einstellungen
ÜBERSICHT DER EINSTELLUNGEN Zurück Weiter Werkseinstellungen für Immunität und AIR Anzahl Einkaufs- Standard Schw. Erhöhter Immunitätsfilter VOREINSTELLUNGEN straße Umgeb. Erhöhter Immunitätsfilter, 1 Vorhang < 2,8 m > 2,8 m Auf einer Montagehöhe von 2,8 m oder mehr, AIR: FILTER wählen Sie zur Konformität gemäß EN 16005 und niedrig normal hoch... -
Seite 6: Störungsbehebung
STÖRUNGSBEHEBUNG Die ORANGE LED Der Sensor meldet einen Sensor austauschen. blinkt 1 x. internen Fehler. Stromversorgung überprüfen (LCD: Diagnosemenü) Die ORANGE LED Die Stromversorgung ist zu Verkabelung überprüfen. blinkt 2 x. niedrig oder zu hoch. Die ORANGE LED Den Winkel der AIR-Vorhänge verringern. Der Sensor empfängt zu blinkt 4 x. -
Seite 7: Led-Anzeige
LED-ANZEIGE Anwesenheits- erfassung LED blinkt LED blinkt LED blinkt LED blinkt LED ist aus x mal schnell rot-grün MONTAGEHINWEISE Den Sensor gut Den Sensor nicht Nähe zu Neonlampen Vermeiden Sie stark befestigen um abdecken. reflektierende Objekte oder sich bewegenden im IR-Erfassungsbereich extreme Vibrationen Objekten vermeiden. -
Seite 8: Technische Daten
Alle Werte gemessen bei spezifischen Bedingungen und bei einer Temperatur von 25°C. BEA SA | LIEGE Science Park | ALLÉE DES NOISETIERS 5 - 4031 ANGLEUR [BELGIUM] | T +32 4 361 65 65 | F +32 4 361 28 58 | INFO@BEA.BE | WWW.BEA-SENSORS.COM Hiermit erklärt BEA, dass sich der IXIO-SP in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen...
