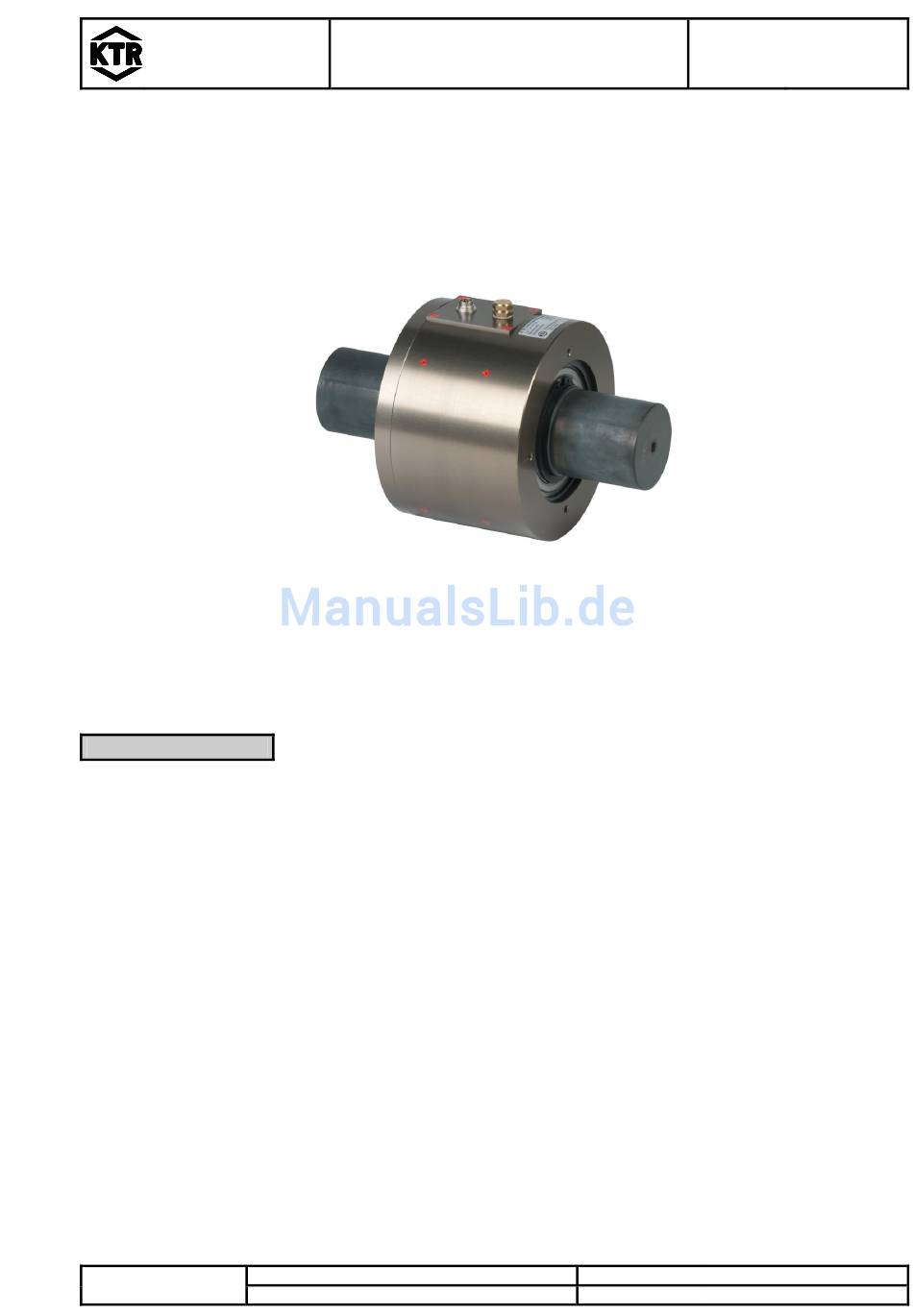

KTR DATAFLEX 140/20000 Montage- Und Betriebsanleitung
Inhaltsverzeichnis
KTR Kupplungstechnik
GmbH
D-48407 Rheine
®
DATAFLEX
ist eine wartungsfreie Drehmomentwelle mit integrierter Drehzahlmessung.
Inhaltsverzeichnis
1
2
2.1
2.2
2.3
2.4
3
4
4.1
4.2
4.3
4.4
Serviceleistungen, Kundendienstadresse
5
EG-Konformitätserklärung
Gezeichnet:
Schutzvermerk
ISO 16016 beachten.
Geprüft:
DATAFLEX
Drehmomentmesswelle
Montage-/Betriebsanleitung
DATAFLEX
Drehmomentmesswelle der Bauart 140/...
®
®
-Drehmomentmesswelle
16.05.13 Pz/Koe
27.05.13 Pz
®
KTR-N
140/....
Blatt:
Ausgabe:
®
Ersatz für:
Ersetzt durch:
49013 DE
1 von 13
4
KTR-N vom 06.08.09
Inhaltsverzeichnis
Inhaltszusammenfassung für KTR DATAFLEX 140/20000
-
Seite 1: Inhaltsverzeichnis
Sicherheits- und Hinweiszeichen Allgemeiner Gefahrenhinweis Bestimmungsgemäße Verwendung Lagerung Montage ® Bauteile der DATAFLEX -Drehmomentmesswelle ® Montagehinweise der DATAFLEX -Drehmomentmesswelle Technische Beschreibung Serviceleistungen, Kundendienstadresse EG-Konformitätserklärung Gezeichnet: 16.05.13 Pz/Koe Ersatz für: KTR-N vom 06.08.09 Schutzvermerk ISO 16016 beachten. Geprüft: 27.05.13 Pz Ersetzt durch:... -
Seite 2: Technische Daten
Verdrehwinkel bei T [Grad] 0,30 0,42 Massenträgheitsmoment [kgmm 170000 175000 Max. Drehzahl [1/min] 2000 1) Bezogen auf Nenndrehmoment T 2) Mit Anschlussgehäuse DF2 Gezeichnet: 16.05.13 Pz/Koe Ersatz für: KTR-N vom 06.08.09 Schutzvermerk ISO 16016 beachten. Geprüft: 27.05.13 Pz Ersetzt durch:... -
Seite 3: Hinweise
Lesen Sie diese Montage-/Betriebsanleitung sorgfältig durch, bevor Sie die Messwelle in Betrieb nehmen. Achten Sie besonders auf die Sicherheitshinweise! Die Montageanleitung ist Teil ihres Produktes. Bewahren Sie diese sorgfältig und in der Nähe der Messwelle auf. Das Urheberrecht dieser Montageanleitung verbleibt bei der KTR Kupplungstechnik GmbH. 2.2 Sicherheits- und Hinweiszeichen STOP G E F A H R ! Verletzungsgefahr für Personen... -
Seite 4: Lagerung
A C H T U N G ! Ein Öffnen des Gehäuses ist nicht erforderlich und kann zur Beschädigung der Messwelle führen. Gezeichnet: 16.05.13 Pz/Koe Ersatz für: KTR-N vom 06.08.09 Schutzvermerk ISO 16016 beachten. Geprüft: 27.05.13 Pz Ersetzt durch:... -
Seite 5: Wartung
Bild 3: Steckverbindung ® LED1- DATAFLEX Störungssignal 24 V / 5mA vorbereitet für LED LED2+ Abgleicheingänge Auto-Offset Verbindung über Taster mit Programm GND (Pin L) Gezeichnet: 16.05.13 Pz/Koe Ersatz für: KTR-N vom 06.08.09 Schutzvermerk ISO 16016 beachten. Geprüft: 27.05.13 Pz Ersetzt durch:... - Seite 6 Die Versorgungsspannung beträgt 24V bei einem maximalen Stromverbrauch von ca.100 mA. b) Ausgänge Drehmoment U, l Zur Erfassung des Drehmomentes stehen ein Spannungs- sowie ein Stromausgang zur Verfügung. Beide Ausgänge sind gleichzeitig verwendbar. Gezeichnet: 16.05.13 Pz/Koe Ersatz für: KTR-N vom 06.08.09 Schutzvermerk ISO 16016 beachten. Geprüft: 27.05.13 Pz Ersetzt durch:...
- Seite 7 Die Ausgangskennlinien sind in Bild 5.1 und 5.2 dargestellt. Kennlinienverläufe der Ausgangswerte (siehe Bild 5.1 und 5.2) Bild 5.1: Zuordnung Spannung - Drehmoment Bild 5.2: Zuordnung Strom - Drehmoment Gezeichnet: 16.05.13 Pz/Koe Ersatz für: KTR-N vom 06.08.09 Schutzvermerk ISO 16016 beachten. Geprüft: 27.05.13 Pz Ersetzt durch:...
- Seite 8 Zur Erfassung der Drehzahl steht ein Rechtecksignal mit einer Frequenz von 60 Impulsen je Umdrehung zur Verfügung. Die Höhe der Spannung beträgt 24 Volt. Drehzahl (1/min) = 1 / ta(s) Drehzahl (1/min) = f (1/s) Bild 7 Gezeichnet: 16.05.13 Pz/Koe Ersatz für: KTR-N vom 06.08.09 Schutzvermerk ISO 16016 beachten. Geprüft: 27.05.13 Pz Ersetzt durch:...
- Seite 9 5V - Pegel umgestellt werden (siehe Bild 9). Bild 8: Ausgangsbeschaltung des Drehzahlausgangs Bild 9: Änderung der Spannungshöhe für das Drehzahlsignal d) Ausgänge N-U Das KTR Anschlussgehäuse DF02 besitzt einen integrierten f/U Wandler, der die Rechtecksignale des Drehzahlgebers in eine drehzahlabhängige Gleichspannung (Anschluss N-U) konvertiert.
- Seite 10 Ein elektronischer Defekt wird durch ein Störungssignal angezeigt. Wird trotz kurzzeitiger Stromunterbrechung dauerhaft ein Fehler angezeigt, so ist das Meßsystem defekt und muss eingeschickt werden. Gezeichnet: 16.05.13 Pz/Koe Ersatz für: KTR-N vom 06.08.09 Schutzvermerk ISO 16016 beachten. Geprüft: 27.05.13 Pz...
- Seite 11 7. Ist der Offsetabgleich abgeschlossen, führt ein erneuter langer Druck auf die Taste T2-PROGRAMM zur Speicherung der neuen Parameter. Die PROGRAMM-LED blinkt einmal. Die Messwelle befindet sich nun wieder im normalen Betriebsmodus. Gezeichnet: 16.05.13 Pz/Koe Ersatz für: KTR-N vom 06.08.09 Schutzvermerk ISO 16016 beachten. Geprüft: 27.05.13 Pz Ersetzt durch:...
- Seite 12 Kontaktadressen der KTR-Partner für Ersatzteile/Bestellungen können der KTR-Homepage unter www.ktr.com entnommen werden. H I N W E I S ! Bei Verwendung von Ersatzteilen sowie Zubehör, die/das nicht von KTR geliefert wurde(n), und für die daraus entstehenden Schäden übernimmt KTR keine Haftung bzw. Gewährleistung. Gezeichnet: 16.05.13 Pz/Koe...
- Seite 13 ® DATAFL 140/.. KTR-N 49013 D KTR Kuppl ungstechnik Drehmome entmessw elle Blatt: 13 von D-48407 7 Rheine ntage-/Be triebsanle eitung Ausgab 5 EG-K Konformität tserklärung EG-Ko onformit tätserkl ärung r Hersteller - KTR Kupplu ungstechnik G GmbH, D-48 8432 Rheine - erklärt, das...
