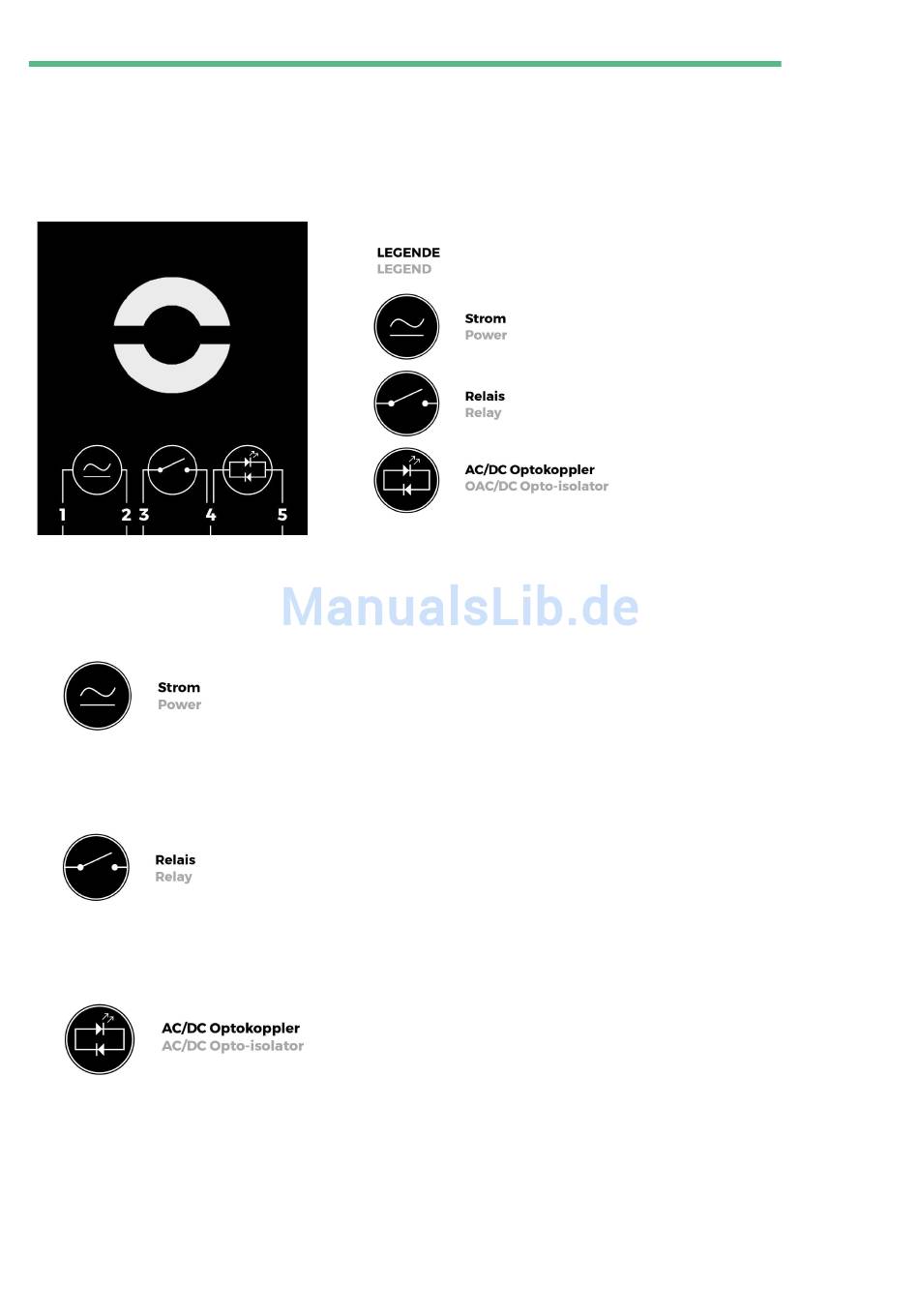

Generelle​ ​ B eschreibung​ ​ d er​ ​ A nschlüsse
nello​ ​ o ne
​ ​ ​ ​ ​ ​ ​ ​ ​ ​ ​ ​ ​ ​ ​ ​
Spezifikationen
Die​ ​ K ontakte​ ​ 1 ​ ​ & ​ ​ 2 ​ ​ d ienen​ ​ d er​ ​ S tromversorgung​ ​ d es​ ​ ​ n ello​ . ​ ​ D ie​ ​ E ingangsspannung​ ​ k ann​ ​ W echsel-​ ​ o der
Gleichspannung​ ​ s ein.​ ​ D iese​ ​ s ollte​ ​ z wischen​ ​ 9 V​ ​ u nd​ ​ 2 4V​ ​ l iegen.
An​ ​ d en​ ​ K ontakten​ ​ 3 ​ ​ & ​ ​ 4 ​ ​ i st​ ​ e in​ ​ H albleiterrelais​ ​ a ngeschlossen.​ ​ D ieses​ ​ i st​ ​ p otentialfrei​ ​ u nd​ ​ k ann​ ​ b is​ ​ z u​ ​ 1
Ampere​ ​ s chalten.
An​ ​ d en​ ​ K ontakten​ ​ 4 ​ ​ & ​ ​ 5 ​ ​ i st​ ​ d er​ ​ O ptokoppler​ ​ f ür​ ​ d ie​ ​ K lingelerkennung​ ​ a ngeschlossen.​ ​ H ier​ ​ m uss​ ​ e ine
Wechselspannung​ ​ v on​ ​ m indestens​ ​ 1 2V​ ​ a nliegen,​ ​ w enn​ ​ g eklingelt​ ​ w ird.
