Mostec M9920 Betriebsanleitung
Ph/mv-regler
Verwandte Anleitungen für Mostec M9920
Inhaltszusammenfassung für Mostec M9920

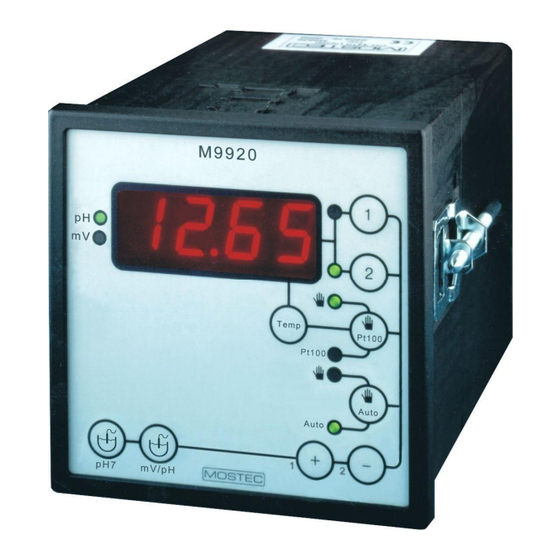

- Seite 1 MOSTEC AG Elektronische Mess- und Regelsysteme CH-4410 Liestal, Switzerland TEL. +41 61 921 40 90 +41 61 921 40 83 Internet: www.mostec.ch E-Mail: info@mostec.ch Betriebsanleitung pH/mV-Regler M9920...
-
Seite 2: Garantiebestimmungen
M9920 Bedienungsanleitung Garantiebestimmungen: Die Garantie für das von Mostec hergestellte Gerät läuft 2 Jahre ab Fakturadatum. In dieser Zeit werden defekte Geräte kostenlos repariert, sofern der Defekt bei normalem Gebrauch entstanden ist. Durch die Garantie nicht gedeckt sind Gebrauchsschäden wie zerkratzte Frontplatten und Bedienungselemente, korrodierte Potentiometer usw. -
Seite 3: Inhaltsverzeichnis
M9920 Bedienungsanleitung Inhalt: Seite A Frontelemente und Tastatur, Tastatursperre B Bedienungselemente der Rückwand C Umstellen des Gerätes von pH auf mV D Umstellen des Gerätes von mV auf pH E Eichen des Instrumentes ohne Pt100-Fühler F Eichen des Instrumentes mit Pt100-Fühler... -
Seite 4: A Frontelemente Und Tastatur, Tastatursperre
M9920 Bedienungsanleitung A. Frontelemente und Tastatur Nr. Bedienungselement Funktion Erklärung auf Seite Statuslampe Grenzwert 1 ............8 Taste anzeigen/einstellen Grenzwert 1 (Esc) ....8 Statuslampe Grenzwert 2 ............8 Taste anzeigen/einstellen Grenzwert 2 (Enter)....8 Statuslampe Hand-Temperaturvorgabe gewählt .....10 Umschalttaste Pt100 Fühler / Hand-Temperaturvorgabe ...10 Statuslampe Temperaturvorgabe mit Pt100 Fühler gewählt..10... -
Seite 5: B Bedienungselemente Der Rückwand
M9920 Bedienungsanleitung B. Bedienungselemente der Rückwand Nr. Bedienungselement Funktion Erklärung auf Seite Schalter 1 Grenzwertlampe 1 invertieren Schalter 2 Grenzwertlampe 2 invertieren Schalter 3 Grenzwertrelais 1 invertieren Schalter 4 Grenzwertrelais 2 invertieren Schalter 5 Messbereich 0...14pH / 2...12pH Schalter 6 Stromausgang 0...20mA / 4...20mA... -
Seite 6: C Umstellen Des Gerätes Von Ph Auf Mv
M9920 Bedienungsanleitung C. Umstellen des Gerätes von pH auf mV Die Tasten + (n) und - (m) gleichzeitig drücken und halten bis das LED pH (u) löscht und das LED mV (t) brennt. (ca. 2 Sekunden) D. Umstellen des Gerätes von mV auf pH Die Tasten + (n) und - (m) gleichzeitig drücken und halten bis... -
Seite 7: E Eichen Des Instrumentes Ohne Pt100-Fühler
M9920 Bedienungsanleitung E. Eichen des pH-Wertes ohne Pt100-Fühler Die Umschalttaste Hand/Pt100 (f) drücken, so dass die Lampe Hand (e) brennt. Die Taste Temp. (s) drücken und halten und mit den Tasten + (n) und – (m) die gewünschte Temperatur einstellen. -
Seite 8: G Einstellen Der Grenzwerte
M9920 Bedienungsanleitung G. Einstellen der Grenzwerte Das Instrument ist mit zwei absolut identischen Grenzwertkontakten ausgerüstet. Den Status der beiden Grenzwerte zeigen zwei grüne Lampen an. (a und c) Beide Werte stellt man gleich ein. 1. Anzeigen eines eingestellten Grenzwertes: - Gewünschte Grenzwerttaste drücken und halten (b oder d). -
Seite 9: Automatische Regelung
M9920 Bedienungsanleitung J. Automatische Regelung - Umschalttaste Auto/Hand (j) drücken, so dass die Lampe Auto (k) brennt. ðIn dieser Stellung steuert das Gerät die Ausgänge entsprechend den eingestellten Grenzwerten. Wenn ein Ausgang einschaltet, brennt die entsprechende Lampe (a oder c). -
Seite 10: M Umschalten Der Temperatur Auf Pt100
M9920 Bedienungsanleitung M. Umschalten der Temperatur auf Pt100-Fühler - Die Umschalttaste (f.) drücken, so dass die Lampe Pt100 (g) brennt. ðDie beiden Statuslampen (e. und g.) zeigen an, welche Temperatur jeweils aktiv ist. ðBeim drücken der Taste Temp (s) erscheint auf der Anzeige die momentan gemessene oder eingestellte Temperatur. -
Seite 11: P Umstellen Des Stromausganges
M9920 Bedienungsanleitung P. Umstellen des Stromausganges Auf der Seite des Gerätes befindet sich ein Mehrfachschalter zum einstellen des Signalstromausganges. Schalter 5 „on“ 2...12pH Schalter 5 „off“ 0...14pH Schalter 6 „on“ 4...20mA Schalter 6 „off“ 0...20mA R. Invertieren der Relais und Grenzwertlampen Das Gerät ist mit zwei gleichen "oberen"... -
Seite 12: S Anzeigen Der Serienummer
M9920 Bedienungsanleitung S. Anzeigen der Serienummer - Umschalttaste Auto/Hand (j) drücken, so dass die Lampe Auto (k) brennt. - Taste + (n) drücken und halten ðSerienummer wird angezeigt. T. Anzeigen der Softwareversion - Umschalttaste Auto/Hand (j) drücken, so dass die Lampe Auto (k) brennt. -
Seite 13: U Typische Anschlussart
M9920 Bedienungsanleitung U. Typische Anschlussart Serie Nr.: 2850 CH-4410 Liestal 230VAC 115VAC Ri Signalstromausgang: >1M Ausgangsbürde: <500 Reproduzierbarkeit: 0,1% 24VAC Kontakte: 6A/230V resistiv 24VDC Pt-100 Ausgang Säure Lauge · · · · · · 9 10 11 12 13 14 15... -
Seite 14: W Technische Daten
M9920 Bedienungsanleitung W. Technische Daten... - Seite 15 M9920 Bedienungsanleitung...
- Seite 16 M9920 Bedienungsanleitung V1.05 29.06.05 © 2000 MOSTEC AG...
