Inhaltszusammenfassung für SYNOQ SR1
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis ALLGEMEINE HINWEISE UND INFORMATIONEN ......4 1.1..................4 ICHERHEITSHINWEISE 1.2....................6 MWELTSCHUTZ 1.3...................... 6 RONTSEITE 1.4....................... 7 ÜCKSEITE 1.5................8 NSCHLUSS AN YSTEM ... - Seite 3 3.7..................19 ATELLITEN FINDEN 3.8................20 YSTEM INSTELLUNGEN System Info ......................20 Sprache ........................ 20 OSD-Einstellung ....................20 TV-Einstellungen ....................21 Kindersicherung ....................21 UPDATE & BACKUP ..................22 ...
-
Seite 4: Allgemeine Hinweise Und Informationen
1. Allgemeine Hinweise und Informationen Gefahr! Hinweise mit dem Wort GEFAHR warnen vor möglichen Personenschäden. Achtung! Hinweise mit dem Wort ACHTUNG warnen vor möglichen Sach- oder Umweltschäden. Information! Hinweise mit diesem Symbol enthalten Tipps und Infos zum allgemeinen Gebrauch des Gerätes. 1.1. - Seite 5 GEFAHR! Sollte die Batterie undicht, überhitzt oder beschädigt sein, dürfen Sie die Batterie nicht weiter betreiben. Bitte wenden Sie sich an den Hersteller* für weitere technische Unterstützung. Sollte das Netzteil beschädigt sein, so dürfen Sie das Netzteil nicht mehr verwenden, denn es könnte Sie gefährden oder Schaden am Gerät verursachen.
-
Seite 6: Umweltschutz
1.2. Umweltschutz Achtung! Batterien dürfen nicht in den Hausmüll gegeben werden. Durch das Mülleimersymbol werden schadstoffhaltige Batterien gekennzeichnet sowie der Umstand, dass Batterien nicht über den Hausmüll sondern fachgerecht entsorgt werden müssen. Endnutzer sind zur Rückgabe von Altbatterien gesetzlich verpflichtet. Wir haben Sie darauf hinzuweisen, dass Batterien nach Gebrauch an uns unentgeltlich zurückgegeben 1.3. -
Seite 7: Rückseite

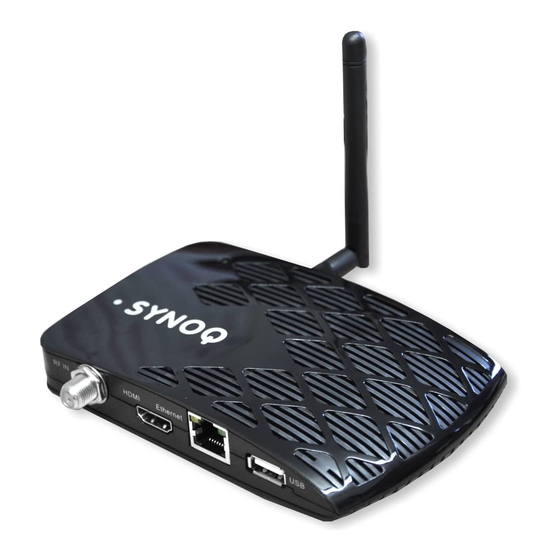

1.4. Rückseite 1. RF IN (LNB IN 13/18V 500mA MAX) : Antennenanschluss. 2. HDMI: HDMI Anschluss (Audio und Video) 3. Ethernet Anschluss: Netzwerkanschluss 4. USB Anschluss: USB 2.0 Anschluss. -
Seite 8: Anschluss An Ihr System
1.5. Anschluss an Ihr System Verbinden Sie Ihren Fernseher mit dem HDMI-Anschluss des Receivers. Verbinden Sie Ihre Antenne mit dem Antennenanschluss des Receivers. Verbinden Sie das Netzteil mit dem Receiver und stecken Sie das Netzteil in eine passende Steckdose. -
Seite 9: Fernbedienung
1.6. Fernbedienung... - Seite 10 1． Power: Zum Ein- und Ausschalten Ihres Receivers. 2． Aspect: zum Wechseln des Seitenverhältnisses 3． Im Wiedergabemodus: schneller Vorlauf 4． Im Wiedergabemodus: schneller Rücklauf 5． Im Wiedergabemodus: Pause/Play 6． Starter das USB-Menü 7． F2/Zoom: Funktionstaste, bzw. Bildschirmzoom 8． F1/Find: Funktionstaste, bzw. Suchmodus 9．...
-
Seite 11: Funktionen
2. Funktionen 2.1. Einschalten des Receivers Drücken Sie die Powertaste, um das Gerät einzuschalten. Schalten Sie das Gerät zum ersten Mal ein so wird der erste Sender angezeigt. Starten Sie den Receiver aus dem Standby, so wird der zuletzt verwendete Sender angezeigt. 2.2. -
Seite 12: Audio
2.9. Audio Im Vollbildmodus, drücken Sie die [AUDIO]-Taste. Es öffnet sich das "Audio" Dialog Fenster. Die Tonspur ändern Sie mit [Ch + / -]. Den Audio-Modus ändern Sie durch Drücken der [VOL + / -]-Taste in: links / rechts / Stereo / Mono 2.10. -
Seite 13: Tv / Radio
2.12. TV / RADIO Im TV-Modus wechseln Sie mit der [TV/RADIO]-Taste zwischen dem TV- und dem Radio-Modus. 2.13. Kanalliste Im Vollbildmodus drücken Sie [OK] um die Kanalliste aufzurufen. Drücken Sie [◄►], um Satelliten zu ändern. Drücken Sie [▼▲], um die Markierung zu bewegen und drücken Sie [OK], um den markierten Kanal zu abzuspielen. -
Seite 14: Teletext
Drücken Sie die [Blaue] Taste, um die Satelliten-Liste mit allen Kanälen anzuzeigen 2.14. Teletext Drücken Sie die [TTX]-Taste im Vollbildmodus um in den Videotextbereich zu wechseln. Wenn der Kanal keine Teletext-Informationen enthält, wird "keine Teletext-Daten" angezeigt. 2.15. Untertitel Drücken Sie die [SUB]-Taste im Vollbildmodus. Verfügt der aktuelle Kanal über Untertitel, werden diese angezeigt. -
Seite 15: Finden
2.16. Finden Durch Drücken der [FIND]-Taste im Vollbild öffnet sich der "Finden"-Dialog. Drücken Sie [◄►] und [▲▼] zur Navigation. Bestätigen Sie Ihre Auswahl mit [OK]. Das Suchergebnis wird auf der linken Seite angezeigt. Taste [Rot] löscht ein Zeichen, Taste [Blau] fügt ein Leerzeichen ein, Taste [Grün] zwischen großen und kleinen Buchstaben schaltet. -
Seite 16: Hauptmenü
3. Hauptmenü Drücken Sie die [MENU] Taste, öffnet sich das Hauptmenü Ihres Receivers. Es werden die verschiedenen Untermenüs angezeigt 3.1. Kanal Kanal-Menü können „Kanaleditor“ wählen. Umbenennen [Rote] Taste: hier können Sie Kanäle umbenennen. Sperren [Grüne] Taste: hier können Sie Kanäle sperren. Es erscheint ein Dialog zur Eingabe eines Passwortes. -
Seite 17: Einstellungen
3.2. Einstellungen Durch Drücken der Taste [Menu] und drücken Sie [▲▼◄►], um die Ihre Auswahl zu treffen. 3.3. Satelliteneinstellung Wählen Sie „Satelliteneinstellung“ und bestätigen Sie mit [OK]. Wählen Sie nun einen Satelliten und bestätigen Sie Ihre Auswahl mit [OK]. Mit der [Roten] Taste können Sie Transponder editieren. Die [Grüne] Taste startet den Suchlauf. -
Seite 18: Motor
5 Polarität: Drücken Sie [▼▲], um zwischen "Auto / H / V" zu wechseln. 6 Motor: Drücken Sie [▼▲], um die Optionen zu wählen. 7 Unicable: Drücken Sie [▼▲], um Unicable zu aktivieren/deaktivieren. 3.4. Motor Motor Typ: DiSEqC1.2/USALS Wenn Sie "DiSEqC1.2" ausgewählt haben, sind "Lokaler Längengrad/Lokaler Breitengrad“... -
Seite 19: Sat / Tp-Manager
3.6. SAT / TP-Manager Sie können Transponder innerhalb der einzelnen Satelliten anpassen. Die Farbtasten haben folgende Funktionen: - [Rote]-Taste: Satellitennamen und Lage bearbeiten. - [Grüne]-Taste: Zum Starten der Kanalsuche innerhalb des Satelliten. - [Gelbe]-Taste: Fügt einen Satelliten hinzu. - [Blaue]-Taste: Löscht einen Satelliten. 3.7. -
Seite 20: Ystem Einstellungen
3.8. System Einstellungen Durch Drücken der Taste [Menu] und Auswahl der Option „System Einstellungen“ können Sie diverse Einstellungen vornehmen. System Info Hier werden Ihnen alle Systeminformationen angezeigt. Sprache OSD-Sprache: Hier wählen Sie zwischen den voreingestellten Menüsprachen. Audio Sprache: Einige Sender haben verschiedene Audiokanäle. Die hier eingestellte Option wählt den Audiokanal vor. -
Seite 21: Tv-Einstellungen
Zeit Im Menü „Zeit“ können Sie folgende Optionen einstellen. Sommerzeit: Ein/Aus Schalf-Timer: Aus/15/30/45/60/90/120 Zeiteinstellung Datumseinstellung Zeitzone GMT Nutzung: An/Aus. TV-Einstellungen In den TV-Einstellungen können Sie folgende Einstellungen vornehmen: Sättigung Kontrast Helligkeit Automatische Abschaltung Standby Mode Digital Audio Ausgang TV Auflösung Videoausgang TV Modus 10. -
Seite 22: Update & Backup
4. Update & Backup Wählen Sie Update & Backup aus dem Hauptmenü. Netzwerk Upgrade: Der Receiver versucht über ein verbundenes Netzwerk eine neue Softwareversion zu laden. OTA: Der Receiver versucht über eine Satellitenverbindung eine neue Softwareversion zu laden. Image-Backup: Sie können alle aktuellen Einstellungen und Senderlisten auf einem angeschlossenen USB-Speichergerät sichern. -
Seite 23: Werkseinstellung
5. Werkseinstellung Durchführen der Werkseinstellung: Es wird ein Warnhinweis angezeigt. Es werden alle Veränderungen durch den Benutzer gelöscht. Wenn Sie Option "Ja" beantworten, werden alle Benutzereinstellungen gelöscht. Sie können den Vorgang mit der Taste [EXIT] abbrechen. 6. Internet PING Sie können in diesem Menü die Netzwerkverbindung durch einen Internet-Ping überprüfen. -
Seite 24: Radio
8. Radio Grundsätzlich gleicht Betrieb im Radio Modus dem TV Modus. 9. Wetter Stellen Sie sicher, dass Ihre Receiver Zugang zum Internet über den Netzwerkanschluss hat. Mit [◄►] wechseln Sie die Stadt. Mit der Taste [Gelb] ändern Sie die Information der Stadt. -
Seite 25: Youtube
10. Youtube Wenn Sie Zugang zum Internet haben, können Sie auch youtube-Inhalte wiedergeben. Die [Gelbe] Taste zeigt die Optionen an. 11. Spiel Wählen Sie „Spiele“ aus, können Sie zwischen verschiedenen Spielen wählen. -
Seite 26: Technische Daten
12. Technische Daten Tuner Modulation QPSK, 8PSK, 16APSK Frequenz 950 ~ 2150MHz HF-Anschluss F-Buchse Video Video Decoding ISO / IEC 11172-2 MPEG1, ISO / IEC 13818-2 MPEG2 MP @ HL, ISO / IEC 14496-konforme Unterstützung MPEG4 SP @ L3 zu ASP @ L5, ISO / IEC 14496-10 Video-Ausgang CVBS (Video-Format @ 576i oder 480i) - Seite 28 Copyright © 2013 synoq b.v. Alle Rechte vorbehalten. . Alle anderen genannten Marken- und Dienstleistungszeichen sind Eigentum ihrer jeweiligen Inhaber. Technische Daten und Funktionen können ohne vorherige Ankündigung geändert werden. Änderungen und Irrtümer vorbehalten. Abbildungen ähnlich.
