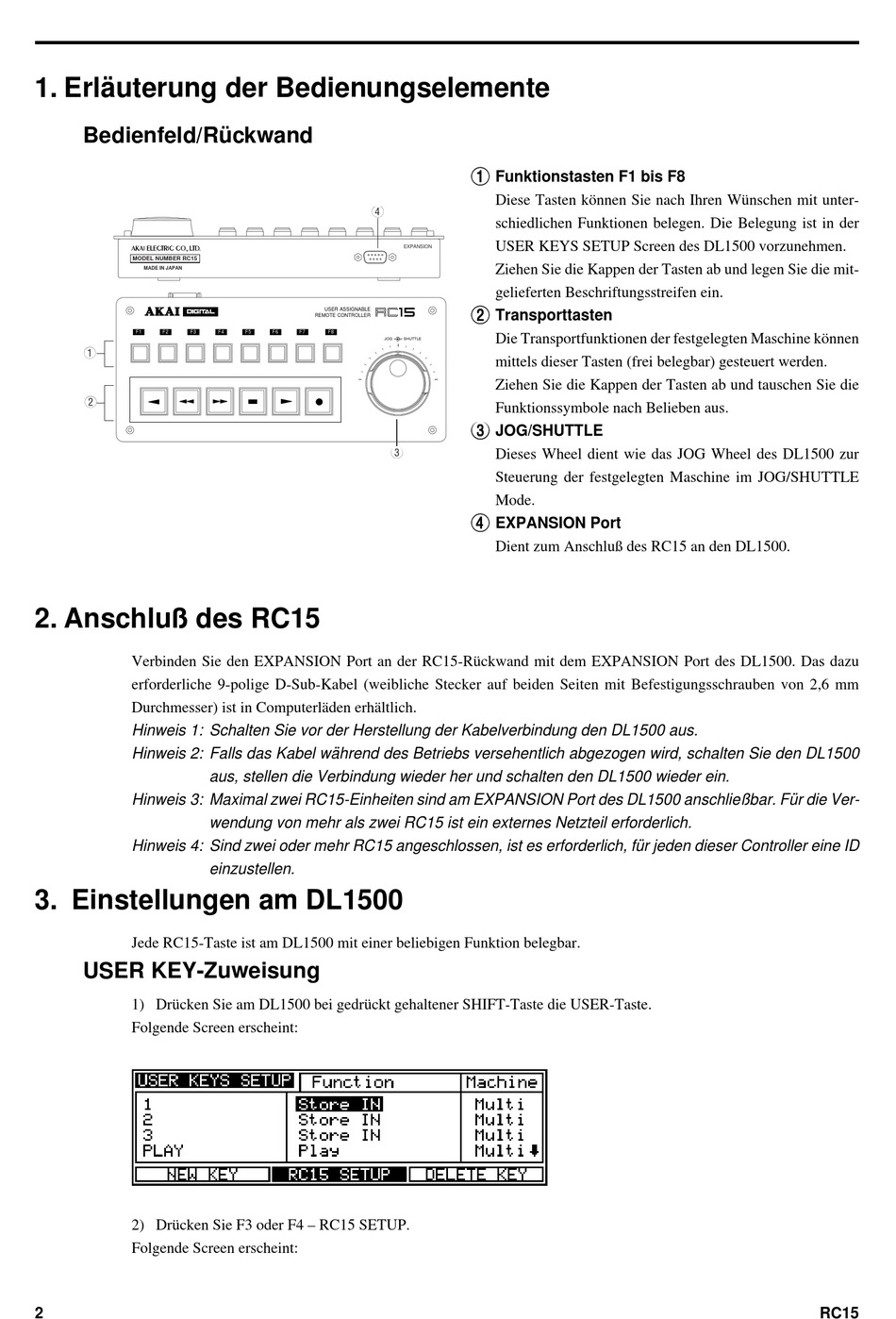

1. Erläuterung der Bedienungselemente
Bedienfeld/Rückwand
MODEL NUMBER RC15
MADE IN JAPAN
F1
F2
F3
1
2
2. Anschluß des RC15
Verbinden Sie den EXPANSION Port an der RC15-Rückwand mit dem EXPANSION Port des DL1500. Das dazu
erforderliche 9-polige D-Sub-Kabel (weibliche Stecker auf beiden Seiten mit Befestigungsschrauben von 2,6 mm
Durchmesser) ist in Computerläden erhältlich.
Hinweis 1: Schalten Sie vor der Herstellung der Kabelverbindung den DL1500 aus.
Hinweis 2: Falls das Kabel während des Betriebs versehentlich abgezogen wird, schalten Sie den DL1500
Hinweis 3: Maximal zwei RC15-Einheiten sind am EXPANSION Port des DL1500 anschließbar. Für die Ver-
Hinweis 4: Sind zwei oder mehr RC15 angeschlossen, ist es erforderlich, für jeden dieser Controller eine ID
3. Einstellungen am DL1500
Jede RC15-Taste ist am DL1500 mit einer beliebigen Funktion belegbar.
USER KEY-Zuweisung
1) Drücken Sie am DL1500 bei gedrückt gehaltener SHIFT-Taste die USER-Taste.
Folgende Screen erscheint:
2) Drücken Sie F3 oder F4 – RC15 SETUP.
Folgende Screen erscheint:
2
4
USER ASSIGNABLE
REMOTE CONTROLLER
F4
F5
F6
F7
F8
aus, stellen die Verbindung wieder her und schalten den DL1500 wieder ein.
wendung von mehr als zwei RC15 ist ein externes Netzteil erforderlich.
einzustellen.
1
1 Funktionstasten F1 bis F8
1
1
1
Diese Tasten können Sie nach Ihren Wünschen mit unter-
schiedlichen Funktionen belegen. Die Belegung ist in der
USER KEYS SETUP Screen des DL1500 vorzunehmen.
EXPANSION
Ziehen Sie die Kappen der Tasten ab und legen Sie die mit-
gelieferten Beschriftungsstreifen ein.
2 Transporttasten
2
2
2
2
Die Transportfunktionen der festgelegten Maschine können
JOG
SHUTTLE
mittels dieser Tasten (frei belegbar) gesteuert werden.
Ziehen Sie die Kappen der Tasten ab und tauschen Sie die
Funktionssymbole nach Belieben aus.
3 JOG/SHUTTLE
3
3
3
3
3
Dieses Wheel dient wie das JOG Wheel des DL1500 zur
Steuerung der festgelegten Maschine im JOG/SHUTTLE
Mode.
4
4
4
4 EXPANSION Port
4
Dient zum Anschluß des RC15 an den DL1500.
RC15
