eTIGER ES-D5B Bedienungsanleitung
Funkrauchmelder
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für eTIGER ES-D5B
Inhaltszusammenfassung für eTIGER ES-D5B

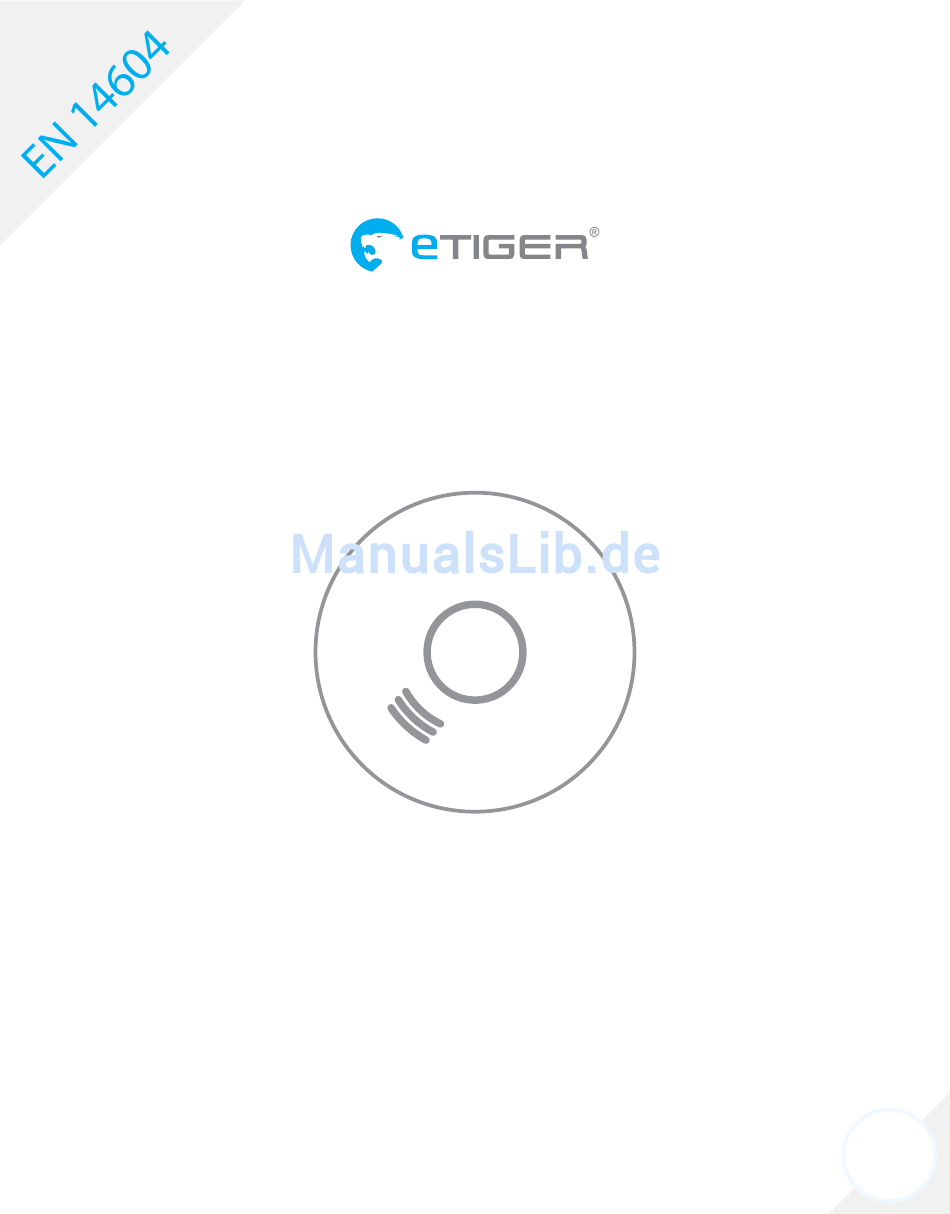

- Seite 1 ES-D5B Funkrauchmelder...
-
Seite 2: Inhaltsverzeichnis
Registrierung des Melders im Alarmsystem Betriebstest Montage Pflege Installationsrichtlinien Nützliche Hinweise Optimale Installation Warnung vor ungeeigneter Montage Standards Bilder, Abbildungen und Text sind unverbindlich ETIGER und das ETIGER-Logo sind eingetragene Marken und das Eigentum von ETIGER Copyright © 2014 ETIGER Alle Rechte vorbehalten... -
Seite 3: Einführung
Test-Taste LED-Anzeige Einführung Dieser fotoelektrische Rauchmelder wurde für das Erkennen von Rauch an der Montageposition des Melders entwickelt Gas, Hitze oder Flammen werden nicht erkannt Dieser Rauchmelder informiert Sie mithilfe der integrierten Sirene über den Ausbruch eines Feuers Sie sparen dadurch wertvolle Zeit und können Ihr Haus verlassen, bevor sich das Feuer ausbreitet Dieser Rauchmelder kann jedoch nur eine Warnung ausgeben, sofern er entsprechend der Anweisungen in diesem Benutzerhandbuch lokalisiert, montiert und gepflegt wird... -
Seite 4: Spezifikationen
Stromversorgung: DC 3 V (AA 1,5 V LR6 x2) Batterielebensdauer: ≥ 1 Jahr Europäischer Standard: EN 14604-2005 Abmessungen: Ø120 x 35 5 mm Referenz: ES-D5B | Modell: GS558 Montage Registrierung des Melders im Alarmsystem Wechseln Sie mithilfe des Bedienfelds in den Verbindungsmodus Drücken und halten Sie die Testtaste des Melders 3 Sekunden lang... -
Seite 5: Betriebstest
Der Melder funktioniert; die LED muss alle 40 Sekunden blinken Ist dem der Fall, befindet sich der Melder im regulären Erkennungsmodus Löst der Rauchmelder einen Alarm aus, ertönt der Alarm solange, bis die Luft wieder rauchfrei ist Betriebstest Drücken und halten Sie die Testtaste 6 Sekunden lang gedrückt Der Melder gibt jede Sekunde 3 Pieptöne aus, die LED-Anzeige blinkt schnell und sendet ein Signal an das Alarmsystem Um eine ordnungsgemäße Funktion des Melders zu gewährleisten, wird empfohlen, diesen Test alle... -
Seite 6: Pflege
Die Batterie in das Fach einlegen und die Plastikabdeckung im Uhrzeigersinn drehen Drücken Sie die Test-Taste und prüfen Sie den Melder auf ordnungsgemäße Funktion Pflege Es wird empfohlen, mindestens einmal pro Jahr die Abdeckung zu öffnen und den Staub in der Rauchkammer des Melders zu entfernen Vor der Reinigung des Melders die Batterie entfernen Entfernen Sie den Staub mit einem Staubsauger (mit einer weichen Aufsatzbürste) Entfernen Sie den Staub aus den Melderkomponenten, insbesondere... -
Seite 7: Nützliche Hinweise
Nützliche Hinweise Montieren Sie einen Melder in jedem Flur neben dem Schlafzimmer, wie in Abbildung 1 dargestellt In Eigenheimen mit 2 Schlafzimmern müssen zwei Melder montiert werden, wie in Abbildung 2 dargestellt Befinden sich in Ihrem Haus oder in Ihrer Wohnung mehrere Stockwerke, jeweils einen Melder pro Stockwerk montieren, wie in Abbildung 3 dargestellt Optimale Installation... - Seite 8 Bathroom Toilets Dining room Kitchen Abbildung 1 Positionen der Bedroom Rauchmelder in Häusern mit einem Schlafzimmer Living room Rauchmelder für optimale Sicherheit Rauchmelder für Grundsicherheit Living room Kitchen Bathroom Toilets Abbildung 2 Dining room Positionen der Bedroom Rauchmelder in Häusern mit einem Stockwerk und mehreren Schlafzimmern...
-
Seite 9: Warnung Vor Ungeeigneter Montage
Die Rauchmelder müssen so nahe wie möglich in der Mitte der Decke montiert werden Ist das nicht möglich, den Melder an der Decke und mindestens 10 cm von der Wand entfernt, montieren, wie in Abbildung 4 dargestellt Kann der Melder nicht an einer Decke befestigt werden und die Wandbefestigung ist durch die Gesetze Ihres Landes autorisiert, montieren Sie den Melder 10 bis 15 cm von der Decke entfernt, wie in Abbildung 4 dargestellt... - Seite 10 Rauchmelder für Detector Grundsicherheit Abbildung 5 Empfohlene Position für Horizontal distance from eine Montage unter einer the top of the ceiling Schrägdecke Air ow Bedroom Bath- room Ungeeignete Montage Kitchen Abbildung 6 Empfohlene Positionen für den Rauchmelder zur Vermeidung von Luftströmen mit Brennpartikeln Bedroom Living room...
- Seite 11 die empfohlenen und nicht empfohlenen Positionen für die Montage des Melders In feuchten Bereichen oder in der Nähe von Badezimmern mit Duschen, kann die vorhandene Feuchtigkeit der Luft in die Rauchkammer eindringen und bei Abkühlung zu Tröpfchen werden, was zu Fehlalarmen führen kann Montieren Sie die Rauchmelder mindestens 3 Meter von Badezimmern entfernt In sehr kalten oder heißen Bereichen, einschließlich ungeheizte...
- Seite 12 Achtung Niemals die Batterien zur Vermeidung von Fehlalarmen entfernen Im Falle eines Alarms ein Fenster öffnen oder die Luft um den Melder herum verteilen, um den Rauch vom Melder zu entfernen Sobald der Rauch sich verzogen hat, schaltet sich der Alarm ab Ertönt der Fehlalarm weiter, den Melder entsprechend der Anweisungen in diesem Benutzerhandbuch reinigen Bei Ertönen des Alarms vom Melder Abstand halten Der Alarm ist bei...
-
Seite 13: Standards
Standards Dieses Produkt trägt das Entsorgungssymbol für Elektromüll und elektronische Geräte (WEEE) Das bedeutet, dass dieses Produkt gemäß der europäischen Direktive 2002/96/EC gehandhabt werden muss, um mit nur minimalen umweltspezifischen Auswirkungen recycelt oder zerlegt werden zu können Weitere Informationen erhalten Sie von Ihren regionalen Behörden Elektronikprodukte, die nicht durch den selektiven Entsorgungsvorgang erfasst werden, stellen durch das Vorhandensein potenziell gefährlicher Substanzen umwelt- und gesundheitsrelevante... - Seite 14 com...
