- Seite 1 ECOSAN Montage- und Bedienungsanleitung...
-
Seite 2: Allgemeine Hinweise

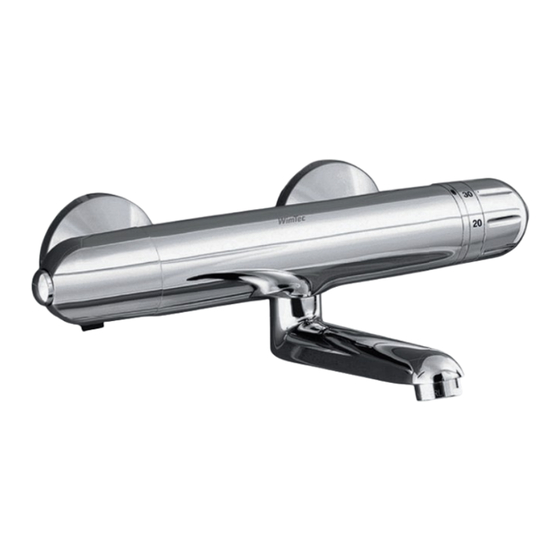

Diese Anleitung ist gültig für folgende Produkte: WimTec ECOSAN - 6V Ausladung 175 mm Art.Nr. 108 675 Ausladung 225 mm Art.Nr. 108 668 WimTec ECOSAN - Clinic 6V Ausladung 175 mm Art.Nr. 109 252 Ausladung 225 mm Art.Nr. 109 245 Lieferumfang: Zweipunkt Wandarmatur mit Anschlussteilen, integrierte Elektronik, 6 V Batterie, Magnetventil und Rosetten. -
Seite 3: Technische Daten
ECOSAN Technische Daten WimTec ECOSAN - 6 V | WimTec ECOSAN - Clinic 6 V: Batterie: 6 V Lithium CR-P2 (im Lieferumfang enthalten) Batterielebensdauer: ca. 200.000 Spülungen (max. 3 Jahre) Weitere technische Daten: Magnetventil: Kartusche 6 V Ansprechbereich: von 10 cm bis 35 cm (35 cm Werkseinstellung) Spülung:... -
Seite 4: Montage
Montage Schmutzfilter und Dichtungen einsetzen und Armatur montieren. Wichtig! Warmwasser links - Kaltwasser rechts! WimTec ECOSAN ist nicht für die Verwendung von Umstellbrausen geeignet. Aufkleber abziehen und linke Taste für mindestens 5 s drücken. LED blinkt 5x - die Armatur ist nun betriebsbereit. - Seite 5 Achtung! Alle zuvor eingestellten Parameter (Programmauswahl, Dauerlauf-Zeit, Spülstoppzeit, Reich-weite) werden auf den Auslieferungszustand zurückgesetzt! Durch unterbrechen der Spannungsversorgung der Armaur (entfernen der Batterie) für min. 3 Minuten und drücken der linken Taste beim anschließenden Wiedereinsetzen der Batterie. WimTec ECOSAN Waschtischarmatur...
-
Seite 6: Programmbeschreibung
Programmeinstellung siehe Seite XX Aktivierte Funktionen: Funktion Beschreibung Dauerlauf Seite 9 Reinigungsstopp Seite 10 Stagnationsfreispülung (3 h) Seite 11 Programm 3: Programmeinstellung siehe Seite XX Aktivierte Funktionen: Funktion Beschreibung Dauerlauf Seite 9 Reinigungsstopp Seite 10 Stagnationsfreispülung (24 h) Seite 11 WimTec ECOSAN Waschtischarmatur... - Seite 7 Reinigungsstopp Seite 10 Stagnationsfreispülung (3 h) Seite 11 Thermische Desinfektion Seite 11 Programm 5: Programmeinstellung siehe Seite XX Aktivierte Funktionen: Funktion Beschreibung Dauerlauf Seite 9 Reinigungsstopp Seite 10 Stagnationsfreispülung (24 h) Seite 11 Thermische Desinfektion Seite 11 WimTec ECOSAN Waschtischarmatur...
-
Seite 8: Einstellung Der Programme
Normalbetrieb und die Armatur geht in die neut gedrückt, beträgt die über. Spülstoppzeit-Einstellung Dauerlauf-Zeit 20 s). über. Erfolgt kein erneuter Tasten- druck, bleibt der Wasserfluss für 10 min aufrecht und die neue Dauerlauf-Zeit beträgt 10 min. WimTec ECOSAN Waschtischarmatur... -
Seite 9: Funktionsbeschreibung
Armatur wieder in den Dauerlauf-Zeit festgelegt Normalbetrieb über. (z.B. wird nach 20 s er- neut gedrückt, beträgt die Dauerlauf-Zeit 20 s). Erfolgt kein erneuter Tasten- druck, bleibt der Wasserfluss für 10 min aufrecht und die neue Dauerlauf-Zeit beträgt 10 min. WimTec ECOSAN Waschtischarmatur... - Seite 10 Automatisch nach 3 min. Drücken der linke Taste wird der Reingungsstopp für 3 min Durch einmaliges Drücken aktiviert. der linken Taste wird der Reinigungsstopp deaktiviert. Nach Verlassen des An- sprechbereichs geht die Armatur wieder in den Normalbetrieb über. WimTec ECOSAN Waschtischarmatur...
- Seite 11 Auslösung der Raumüberwachung thermischen Desinfektion Der Wasserfluss stoppt sofort, Durch 4x schnelles Drücken wenn sich während der ther- der linken Taste (innerhalb mischen Desinfektion ein Be- von ca. 1,5 s). nutzer in den Ansprechbereich der Infrarot-Sensorik begibt. WimTec ECOSAN Waschtischarmatur...
- Seite 12 ECOSAN Batteriewechsel Durch regelmäßiges Blinken der LED wird ein niedriger Batterie-Ladestand signalisiert. Mit Inbusschlüssel (SW 2) Batterie entfernen. Neue Batterie einsetzen und Schraube 4x drehen, Elektronikeinheit wieder Elektronikeinheit drehen montieren. und abziehen. SW 2mm WimTec ECOSAN Waschtischarmatur...
- Seite 13 6 V Lithium Batterie 230 741 Elektronikmodul 6 V 230 789 Elektronikmodul 6 V, Clinic Version 109 740 Magnetventil 231 205 Strahlregler 109 054 Auslauf, Länge 100 mm 230 796 Auslauf, Länge 150 mm 230 802 Thermostat 108 750 WimTec ECOSAN Waschtischarmatur...
- Seite 14 ECOSAN WimTec ECOSAN Waschtischarmatur...
- Seite 15 ECOSAN WimTec ECOSAN Waschtischarmatur...
- Seite 16 WIMTEC Sanitärprodukte GmbH p: A - 3325 Ferschnitz, Freidegg 50, AUSTRIA t: +43 (0) 7473 5000 f: +43 (0) 7473 5000 - 500 m: verkauf@wimtec.com i: www.wimtec.com...
