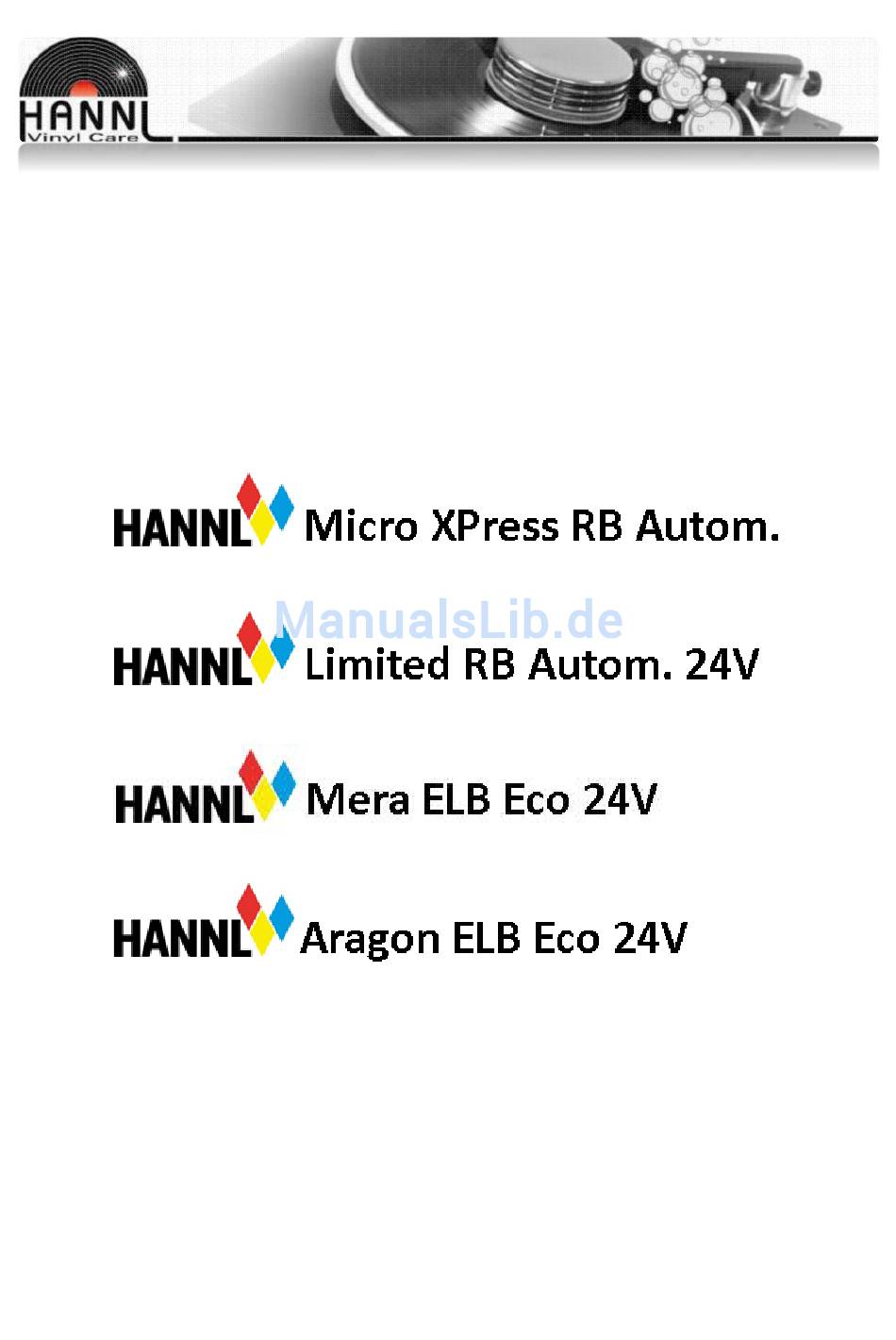

Inhaltszusammenfassung für HANNL Micro XPress RB Autom.
- Seite 1 Betriebsanleitung Hannl Reinigungssysteme Beyenburgerstrasse 21, 42899 Remscheid. Telefon +492191/842 976 ; Telefax +492191/842 977 ; E-Mail info@hannl-systems.de...
-
Seite 2: Willkommen
Willkommen! Sehr geehrte Kundin, sehr geehrter Kunde, Sie haben sich für eine Plattenwaschmaschine der Firma Hannl Vinylcare entschieden, herzlichen Glückwunsch zu dieser Entscheidung! Bevor Sie das Gerät benutzen, lesen Sie bitte diese Betriebsanleitung sorgfältig durch. Die Anleitung und Hinweise dienen der Pflege Ihrer Schallplatten, den störungsfreien Gebrauch Ihres Gerätes und Ihrer Sicherheit. -
Seite 3: Inhaltsverzeichnis
7.6.1 Lieferumfang Reparaturwerkzeug 7.6.2 Bürstenwalze demontieren 7.6.3 Adapter ausrichten 7.7. Richtige Anwendung der Rundbürste 8. Hinweis zum Gebrauch von Reinigungsmitteln 9. 10 Wichtige Tipps 10. EG-Konformitätserklärung Hannl Reinigungssysteme Beyenburgerstrasse 21 42899 Remscheid. Telefon +492191/842 976 ; Telefax +492191/842 977 ; E-Mail info@vinylcare.de... -
Seite 4: Warnhinweise
18. Nicht mehr als 0,4 l Reinigungsflüssigkeit in den Tank einfüllen. 19. Schmutzwassertank regelmäßig, spätestens nach 30 Platten entleeren. 20. Die Schallplatte darf nicht bei laufendem Teller aufgelegt oder entfernt werden. Hannl Reinigungssysteme Beyenburgerstrasse 21 42899 Remscheid. Telefon +492191/842 976 ; Telefax +492191/842 977 ; E-Mail info@vinylcare.de... -
Seite 5: Lieferumfang Und Verpackung
2. Lieferumfang und Verpackung Die Plattenwaschmaschine von Hannl wird in einer eigens dafür entwickelten Verpackung geliefert. Zunächst sollten Sie kontrollieren, ob äußere Transportschäden erkennbar sind und diese gegebenenfalls innerhalb von 3 Tagen bei uns schriftlich anzeigen. Bitte kontrollieren Sie auch den Lieferumfang Ihres neu erworbenen Gerätes. - Seite 6 Bedienungsanleitung Limited RB Autom / Micro Xpress RB Autom Position 1 Pumpentaster, Zum auftragen von Reinigungsflüssigkeit über den Doppelbürstenkopf. ( nur bei Limited ) Position 2 Maschine betriebsbereit, bei Limited leuchtet der Pumpentaster, bei Micro LED an der Front. Position 3 Plattenteller startet, Doppelbürstenkopf oder Rundbürste aufsetzen und Platte benetzen Die Drehrichtung des Tellers wechselt alle 5 Umdrehungen automatisch.
-
Seite 7: Frontansicht Incl. Bedienelemente
Luft nach außen trägt. Nach etwa 10 Minuten schaltet sich Ihr Gerät automatisch in den Standby-Modus. Mit dem Programmwahlschalter können Sie zwischen „LEFT“, „LIQUID“, „RIGHT“, „VACUUM“ und „AUTO-R“ auswählen. Hannl Reinigungssysteme Beyenburgerstrasse 21 42899 Remscheid. Telefon +492191/842 976 ; Telefax +492191/842 977 ; E-Mail info@vinylcare.de... -
Seite 8: Statusanzeige
„SPEED/LIQUID“ KNOPF. Durch Drehen des „SPEED/LIQUID“ K opf kö e Sie die Absaugstärke auf Ihre Bedürfnisse anpassen (Empfohlen: 6-7 Balken an der „STATUSANZEIGE“). Hannl Reinigungssysteme Beyenburgerstrasse 21 42899 Remscheid. Telefon +492191/842 976 ; Telefax +492191/842 977 ; E-Mail info@vinylcare.de... -
Seite 9: Verstellbarer Standfuß
Waschflüssigkeit sich optimal verteilt. Sie können zum nachjustieren die Füße ein Stück herausdrehen um Unebenheiten zu korrigieren. Bei der Auslieferung sind die Standfüße ganz nach innen gestellt. Hannl Reinigungssysteme Beyenburgerstrasse 21 42899 Remscheid. Telefon +492191/842 976 ; Telefax +492191/842 977 ; E-Mail info@vinylcare.de... -
Seite 10: Oberansicht Incl. Bürsten U. Saugarm
Rändelschraube auf der Rückseite des „BÜRSTENARM“ fixieren. Es empfielt sich den „BÜRSTENARM“ nach dem Waschvorgang unter fließendem Wasser abzuwaschen und mit dem mitgelieferten Mikrofasertuch trocken zu wischen. Hannl Reinigungssysteme Beyenburgerstrasse 21 42899 Remscheid. Telefon +492191/842 976 ; Telefax +492191/842 977 ; E-Mail info@vinylcare.de... -
Seite 11: Das Gewicht
Der Plattenteller hat die Aufgabe ihre Schallplatte aufzunehmen. Er ist beschichtet und vorbereitet für die Rundbürste. Auf dem Plattenteller befindet sich eine Gummi Unterlage die sich bei Verschmutzung (Staub, ect.) leicht unter fließendem Wasser abwaschen lässt. Hannl Reinigungssysteme Beyenburgerstrasse 21 42899 Remscheid. Telefon +492191/842 976 ; Telefax +492191/842 977 ; E-Mail info@vinylcare.de... -
Seite 12: Mera Elb Eco 24V Dc Neue Ausführung
Mera ELB Eco 24V DC Neue Ausführung Informationen zu den Neuerungen: Die Hannl Mera ELB Eco 24V DC als Upgrade von der Limited Autom. 24V DC bzw. Umbau von der Gewöhnlichen Mera ELB Eco 24V DC wurde nun mit einer neuen Steuerung ausgestattet die es Ihnen ermöglicht mehr Eingriff in das laufende Programm zu haben. - Seite 13 Tellerdrehzahl beim Absaugen einstellen: • Im Programm „VACUUM“ können Sie mit der neuen Ausführung nun auch die Geschwindigkeit des Plattentellers beim Absaugen selber festlegen. Bisher konnte man nur die Geschwindigkeit der Turbine festlegen. Wählen Sie das Programm „VACUUM“ aus, die Turbine läuft an.
- Seite 14 Tellerdrehzahl beim Absaugen einstellen: • Im Programm „VACUUM“ können Sie mit der neuen Ausführung nun auch die Geschwindigkeit des Plattentellers beim Absaugen selber festlegen. Bisher konnte man nur die Geschwindigkeit der Turbine festlegen. Wählen Sie das Programm „VACUUM“ aus, die Turbine läuft an.
-
Seite 15: Entleeren Der Verbrauchten Flüssigkeit
Sie unbedingt darauf, dass Sie die Klemme am Ablaufschlauch wieder fest verschließen damit keine weitere Flüssigkeit austreten kann. Hinweis: Die verbrauchte Reinigungsflüssigkeit darf in keinem Fall weiter verwendet werden und muss entsorgt werden. Hannl Reinigungssysteme Beyenburgerstrasse 21 42899 Remscheid. Telefon +492191/842 976 ; Telefax +492191/842 977 ; E-Mail info@vinylcare.de... -
Seite 16: Rundbürste
„RÄNDELSCHRAUBE“ an der Rückseite der Rundbürste muss nun die Rundbürste festgestellt werden. So haben Sie die richtige Einstellung. Bei einer zu fest aufgedrückter Rundbürste gibt es Spritzer und die Bürste ruckelt. Hannl Reinigungssysteme Beyenburgerstrasse 21 42899 Remscheid. Telefon +492191/842 976 ; Telefax +492191/842 977 ; E-Mail info@vinylcare.de... -
Seite 17: Reinigungsflüssigkeit Auftragen
Schraubendreher um die „BÜRSTENWALZE“ auszuwechseln oder zu versetzen. Um die „BÜRSTENWALZE“ parallel zur Platte einzustellen, verstellen Sie bitte die „EINSTELLSCHRAUBE“ mittels beiliegendem Imbusschlüssel. Hannl Reinigungssysteme Beyenburgerstrasse 21 42899 Remscheid. Telefon +492191/842 976 ; Telefax +492191/842 977 ; E-Mail info@vinylcare.de... -
Seite 18: Bürstenwalze Demontieren
Wird die Bürste zu fest auf die Platte gedrückt, welches die Reinigungsleistung nicht verbessert, unterliegen die Radringe einem höheren Verschleiß und es könnten Störungen auftreten. Hannl Reinigungssysteme Beyenburgerstrasse 21 42899 Remscheid. Telefon +492191/842 976 ; Telefax +492191/842 977 ; E-Mail info@vinylcare.de... -
Seite 19: Hinweis Zum Gebrauch Von Reinigungsmitteln
Schaum sehr schlecht zusammenfällt, sollten Sie einen Spritzer Entschäumer (ebenfalls bei Hannl Vinyl Care erhältlich) in den Abwasserbehälter geben. Dazu ist der komplette Saugarm abzunehmen, damit Sie in das Rohr, das direkt in den Abwasserbehälter führt, einen Spritzer des Entschäumers einfüllen können. -
Seite 20: Wichtige Tipps
Sollten Sie dennoch Probleme irgendwelcher Art mit unseren Maschinen haben, bitten wir Sie uns zu kontaktieren. Wir helfen Ihnen weiter! Hannl Reinigungssysteme Beyenburgerstrasse 21 42899 Remscheid. Telefon +492191/842 976 ; Telefax +492191/842 977 ; E-Mail info@vinylcare.de... -
Seite 21: Eg-Konformitätserklärung
EWG-Niederspannungsrichtlinie 73/23/EWG EMV-Richtlinie 89/363/EWG Angewandte Harmonisierte Normen Insbesondere: EN ISO 12100-1/2 EN 60204 EN 1050 EN 294 EN 349 …………………………………………………………… Datum / Hersteller-Unterschrift: (Geschäftsführung) Hannl Reinigungssysteme Beyenburgerstrasse 21 42899 Remscheid. Telefon +492191/842 976 ; Telefax +492191/842 977 ; E-Mail info@vinylcare.de...
