Inhaltszusammenfassung für Maintronic PAC3200

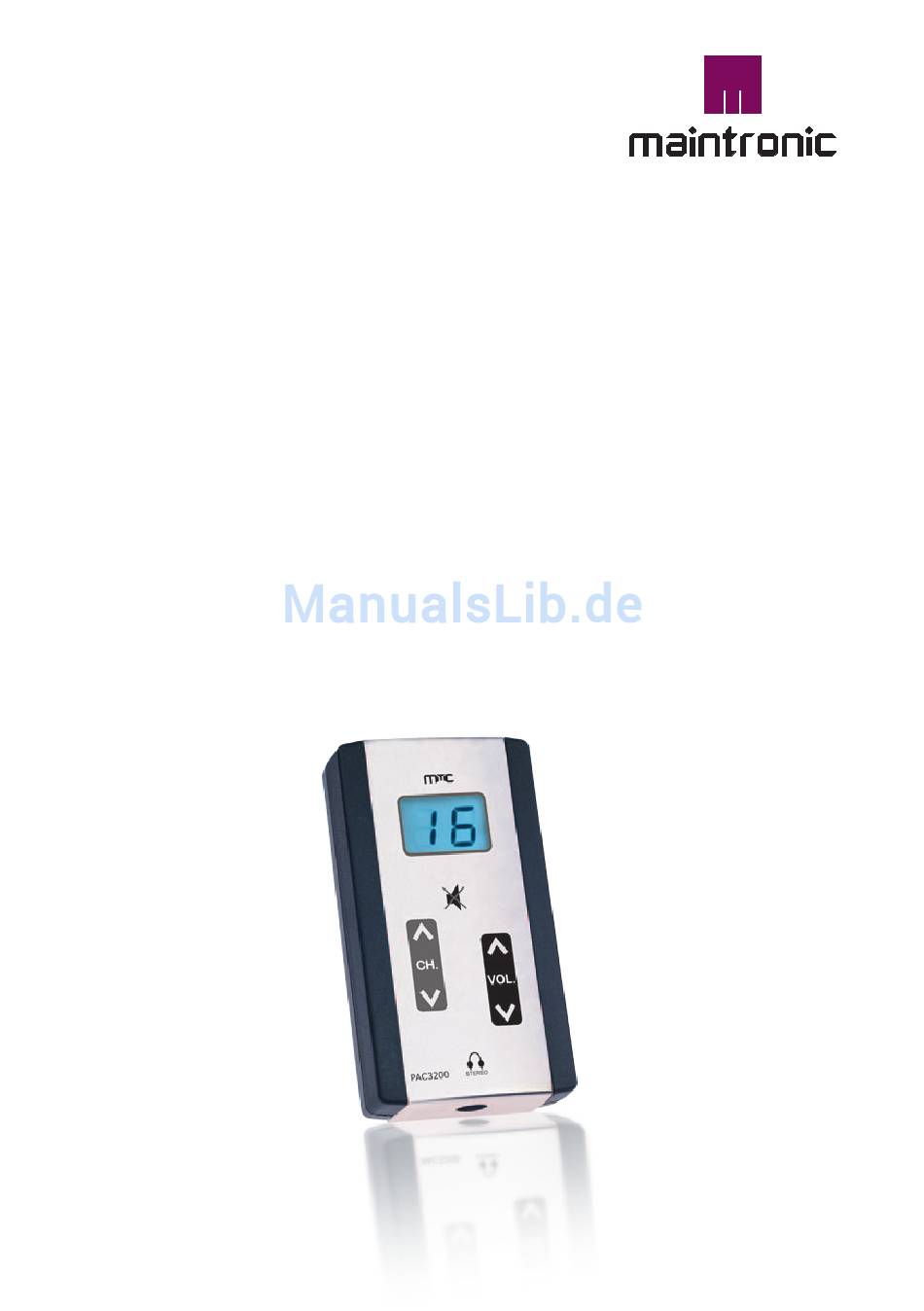

- Seite 1 Bedienungsanleitung PAC3200 Funk Cardio Sound System mit TX 16 Stand 22.02.2016 www.maintronic.de...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise WARNUNG GEFAHR DURCH STROMSCHLAG GERÄT NICHT ÖFFNEN! Überlassen sie Wartungs- und Servicear- beiten grundsätzlich qualifiziertem Fach- personal. ACHTUNG • wenn Gegenstände oder Flüssigkeiten Alle Hinweise auf dem Gerät und in dieser in das Gerät eingedrungen sind Anleitung müssen genau und vollständig •... - Seite 3 Lieferumfang 1.1 PAC3200 Stereo Panel 16 Kanäle Stromversorgung DC 5V-11V über C-Safe-Schnittstelle, 40stufige psychoakus- tische Lautstärkeregelung, frei programmier- bar 1..16 CH, Autodisplay plus akustische Anzeige schaltet automatisch von Kanal- auf Pegelanzeige um, extrem robuste Kopfhörer- buchse, verschleißfrei und feuchtigkeitsge- schütztes Soft-Touch-Bedienfeld 1.2 TX1 Sender Unit...
- Seite 4 PAC3000 Systemaufbau DVD/CD DVD/CD VIDEO VIDEO TUNER TUNER TX16 TX16 TX16 TX16 1...8 max 8 Sender...
- Seite 5 Stromversorgung PAC3200 Panel Wichtig ! 3.1 Mit Schraubendreher Haken in die Loch beiden Stirnteillöcher lösen und Oberschale dabei nach oben wegziehen 3.2 Oberschale vorsichtig abnehmen und gecrimpten Stecker in die auf der Platine dafür vorgesehene Buchse stecken. Stirnteil 3.3 Anschließend unteres Gehäuseteil vor- sichtig feststecken und Oberschale wieder schließen.
- Seite 6 Installation TX16 Funk-Sender TX16 für Cardio Festinstallation: mit Steckernetzteil und Chinch Kabel 4.1 Netzteil (11) an eine Steckdose anschlies- sen und Audioquelle an die Chinchbuchsen (10) anschliessen. 4.2 Mit dem Befestigungswinkel (12) kann der TX16 an die Wand moniert werden. Dazu den Funksender mit dem Haltebügel (5) über den Befestigungswinkel (12) stecken bis der Bügel einrastet.
- Seite 7 Installation TX16 Funk-Sender 4.6 Wenn das Signal verzerrt, oder zu leise ist, kann mit dem Gainregler (8) eine Anpas- sung vorgenommen werden Im Uhrzeigersinn (+) wird Signal verstärkt Gegen Uhrzeigersinn (-) wird Signal reduziert Zum verstellen beiliegenden Schlüssel verwenden. 4.7 Standort: Die Sender mindestens mit 1m Abstand zueinander montieren.
- Seite 8 5.5 Führen Sie ein Ende des Bandes durch den Schraubverschluss und biegen Sie es 25 mm um. 5.6 Führen Sie das Band durch die Halte- rung des PAC3200, dann um die ausgewähl- te Montagemöglichkeit und anschließend in den Schraubkopf. 5.7 Kippen Sie den Schraubverschluss in die Horizontale und drehen Sie die Schraube mit einem Schraubendreher fest.
- Seite 9 Crimpen der Telefonstecker A: Messer A C B B: Abisolationsmesser C: Crimpmodul Kabel rechtwinklig zur Crimpzange abzwi- cken. Kabel an die hierfür vorgesehene Stelle (Abstandhalter) anstoßen lassen, dann mit einigen vorsichtigen Bewegungen unter dem Messer hin- und herziehen. Dabei Kabel vom Abstandhalter wegziehen. Während des kompletten Vorgangs die Zan- gengriffe fest zusammendrücken.
- Seite 10 Bei der Auslieferung ist der TX16 Sender für die dazugehörigen Panels vorprogram- miert. Frequenzen konnen per Software geändert werden siehe Tabelle. Technische Daten TX16: Technische Daten PAC3200: Stromaufnahme (max): 120 mA Sendebereich: 863-865 MHz Spannungsbereich: min 5V max 9V DC Kanäle: 8...
- Seite 11 Programmierung PAC3200 Panel Die Einstellung ist ab Werk auf den dazu- gehörigen Sender angepasst. 9.1 Programmierung starten: Vor Beginn der Programmierung Kopfhörer in die Kopfhörerbuchse stecken. Drücken Sie die 3 gekennzeichneten Tasten in der ange- gebenen Reihenfolge und halten Sie sie fest.
- Seite 12 GmbH Carl-Zeiss-Str. 10-14 www.maintronic.de Germany D-97424 Schweinfurt info@maintronic.de...
