ABIC Brennertechnik Econ-Plus 20C Bedienungsanleitung Seite 3

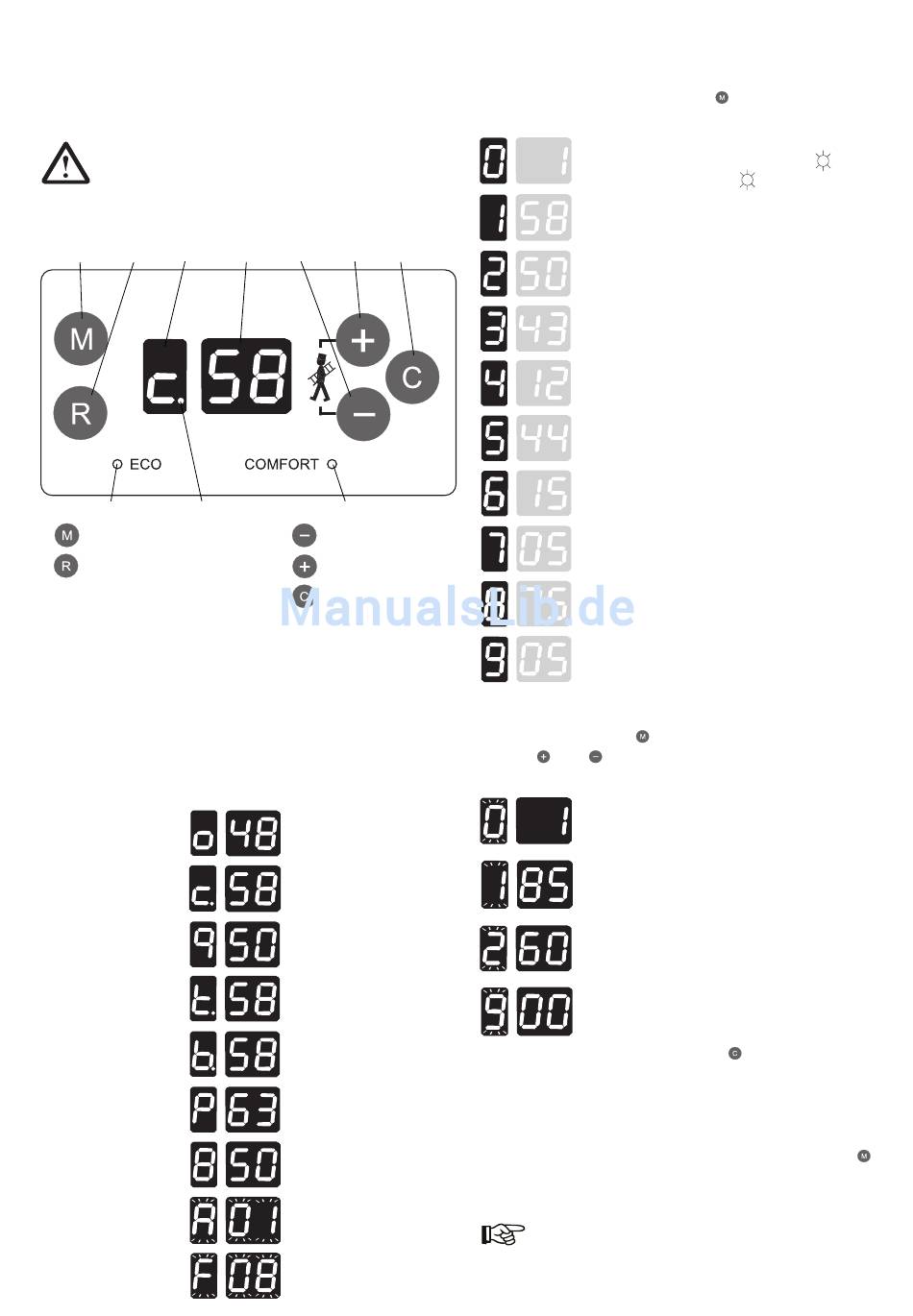

5 Beschreibung des Displayfeldes
Am Display können durch die roten Leuchtziffern Betriebs-
zustände abgelesen und mit den Tasten Standardeinstel-
lungen geändert werden. Jeder Tastendruck wird durch ei-
nen Piep-Ton bestätigt.
Veränderungen der Parameter dürfen nur durch
einen Fachhandwerker oder den Abig-Kunden-
dienst erfolgen (ausgenommen Par. 0,1, 2, 9 im
Abfrage- und Programmiermodus in Kap.5.2)
1 2 3
8 10
1 Mode-Taste
2 Reset-Taste
3 Funktionsanzeige
4 Temperatur- und
Codeanzeige
5.1 Beschreibung der Display-Anzeigen im
Betriebsmodus
Links: Betriebszustand
Betriebsbereitschaft
(Standby)
Heizbetrieb
Pumpennachlauf
Heizbetrieb
Warmwasserbetrieb
(nur Econ-Plus C)
Warmwasserbetrieb
(mit WW-Speicher)
Pumpennachlauf
Warmwasserbetrieb
Testmodus
Verriegelnde
Störung (blinkend)
Blockierende
Störung (blinkend)
5 6
4 7
9
5 Taste
6 Taste
7 Enter-Taste
8 Economy- Anzeige
9 Comfort- Anzeige
10 Flammenindikator
Rechts: Temperaturen
und Codes
Vorlauftemperatur
Vorlauftemperatur
Vorlauftemperatur bei
Pumpennachlauf
Warmwassertemperatur
Speichertemperatur
Vorlauftemperatur bei
Pumpennachlauf
Vorlauftemperatur
z.B. Fehler-Code 01
z.B. Fehler-Code 08
5.2 Abfrage- und Programmiermodus
In diesem Modus können die aktuellen Gerätezustände
abgelesen und teilweise verändert werden.
Durch mehrmaliges Drücken der
gende Parameter abfragen:
Warmwasserbereitung aktivieren/deaktivieren
Comfort: 1 (Anzeige COMFORT
Eco: 0 (Anzeige ECO
Aktuelle Gerätevorlauftemperatur
Mögliche Temperaturanzeige: 0 - 99°C
Aktuelle Warmwassertemperatur
Mögliche Temperaturanzeizeige: 0 - 99°C
Aktuelle Geräterücklauftemperatur
Mögliche Temperaturanzeige: 0 - 99°C
Außentemperatur
Mögliche Temperaturanzeige: -30 - 70°C
Aktuelle Abgastemperatur
Mögliche Temperaturanzeige: 0 - 99°C
Heizungswasserdruck (z.Zt. ohne Funktion)
Mögliche Anzeige: 0,0 - 3,0 bar
Warmwasserdurchfluß (ohne Funktion)
Mögliche Anzeige: 0,0 - 20 l/min
Gebläsedrehzahl (in % vom Maximum)
Mögliche Anzeige: 0 - 99 %
Heizkurve
Mögliche Anzeige: 0 - 10
Die Warmwasserbereitung, die maximale Vorlauf- und
Warmwassertemperatur sowie die Heizkurve können
nach Auswahl mit der Taste durch mehrmaliges Betäti-
gen der oder Taste verändert werden.
Hierbei blinkt die Funktionsanzeige.
Warmwasserbereitung aktivieren/deaktivieren
WW-Bereitung ein = Comfort: 1 (Standard)
WW-Bereitung aus = Eco: 0
Maximale Gerätetemperatur im Heizbetrieb
Einstellbereich: 30 - 85°C
Werkseinstellung: 85°C
Maximale Warmwassertemperatur
Einstellbereich: 40 - 65°C
Werkseinstellung: 60°C
Heizkurve (siehe Inst. Anleitung Kap. 7.3)
Einstellbereich: 0 - 10
Werkseinstellung: 0 (kein Außenfühler)
Zur Bestätigung der Eingabe die
der Bestätigung blinkt die Funktionsanzeige nicht mehr;
die Eingabe ist gespeichert.
Wird 20 Sekunden keine Veränderung vorgenommen, ist
der Abfragemodus wieder aktiv.
Für die Rückkehr in den Betriebsmodus solange die
Taste drücken, bis die Standardanzeige abgebildet wird
(siehe Kap. 5.1), oder eine Minute lang keine Taste drücken.
Wird eine OpenTherm-Regelung angeschlossen,
können einige der Einstellungen nur an dieser Re-
gelung erfolgen. Beachten Sie hierzu bitte die Be-
schreibung der Regelung.
Taste lassen sich fol-
leuchtet)
leuchtet)
Taste drücken. Nach
3
