Universelles RC-Steuergerät der Modellbeleuchtung
MDL16W beständig gegen Spritzwasser, Schnee, Feuchte und Staub.
Auto / Schiff / Flugzeug / BUS
Der Beleuchter ist für die LED der Modell bestimmt.
Schließen Sie das Kabel des Reglers an den unteren Steckverbinder
K1R an, das Kabel R an den Empfänger in den Kanal für den Regler.
Das Servo-Kabel schließen Sie an den Empfänger an den Kanal für
Servo. Kabel R und S können auch an andere
Empfängers angeschlossen werden.
Die Leiter sind an die Gegenstücke K2 und K3 anzulöten.
Die Ausführungen der LED sind auf 5 mm abzulängen, die
Ausführungen mit einem Kabel zu verlängern und zu isolieren.
Farben und Typen der in Serie verdrahteten LED können Sie
kombinieren. Ausführungen +SL, +RL sind intern miteinander
verbunden.

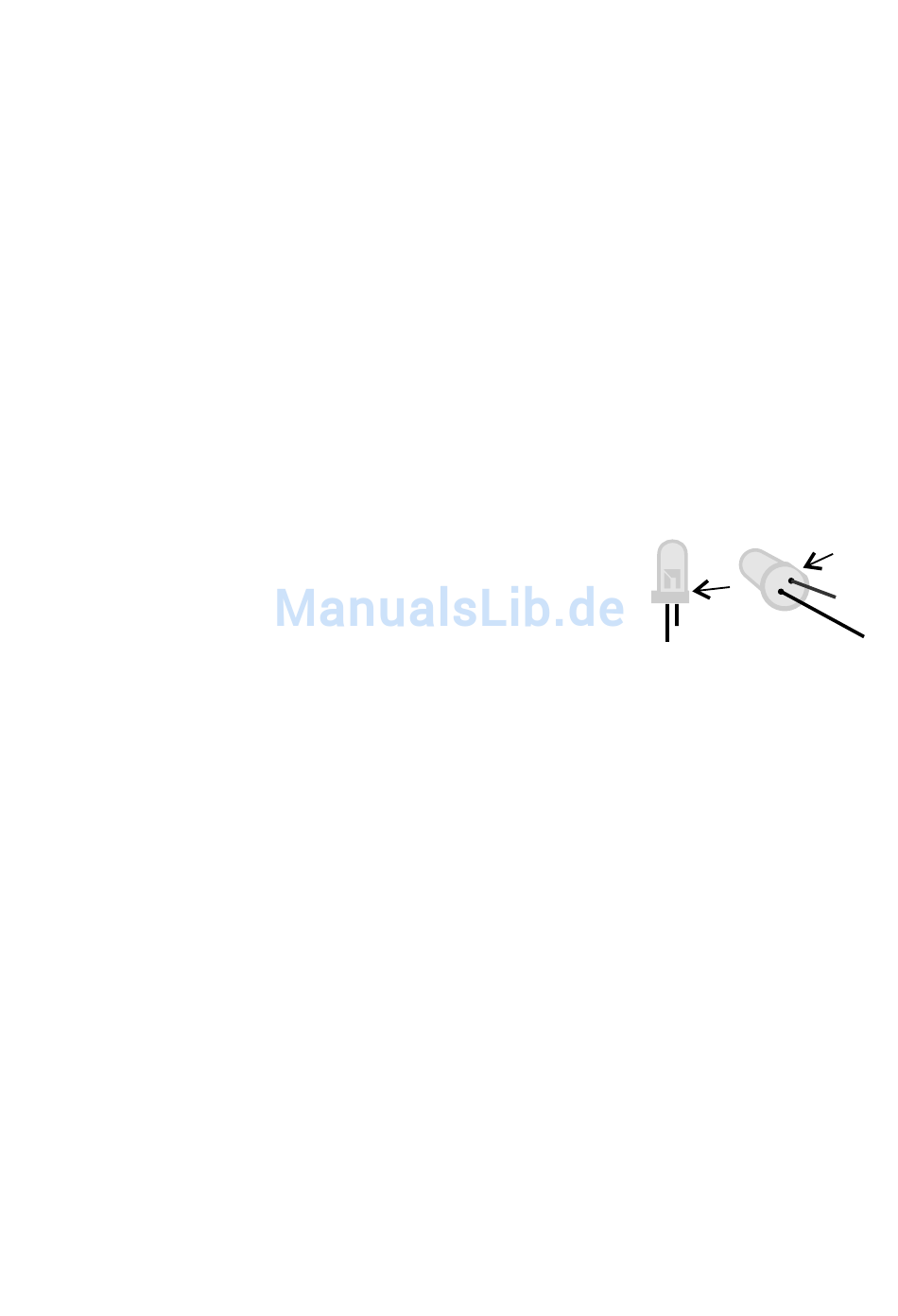

Polarität der LED: die abgeschnittene Kapsel
(gewöhnlich kürzere Ausführung )
ist minus K (Kathode).
Nach dem Einschalten des Modells blinken die LED und reagieren auf
die Steuerung nach der gewählten Betriebsart.
Bei Versorgung unter 5V sinkt die Lichtintensität der LED.
Bei einem Signalausfall (>0,5s) blinken die LED allmählich.
Versorgung mit LED-Spannung +5V vom Empfänger
Schalten Sie die LED an alle oder einige Ausgänge.
Die verbundenen Anoden LED RL1-4 (A, B) schließen Sie an die
Ausführungen +RL (A, B) des Steckverbinders K3 an. Die Kathoden
LED schließen Sie an die Ausführungen RL1-4 (A, B) K3 an.
Die verbundenen Anoden LED SL1-4 (A, B) schließsen Sie an die
Ausführungen +SL (A+B) K2 an. Die Kathoden LED schließen Sie an
die Ausführungen SL1-4 (A, B) K2 an.
An die LED schließen Sie keine Resistoren an. Die Ausgänge liefern
Strom 20mA. An einen Ausgang können Sie eine 3V LED oder zwei
2,1V LED anschließen.
Verbindung der Ausgänge K2, K3 (z.B.: durch Verbindung RL1A mit
RL1B), erhöhen Sie den Strom auf 40mA (nur für Leistungsvolle
LED!). Verbinden können Sie beliebige Ausführungen RL/SL.
2
( TIR, Traktor, Panzer, Boot, U-Boot, Segler

VERDRAHTUNG

Kanäle des
A+
-K
- durch
)
-K
+A
