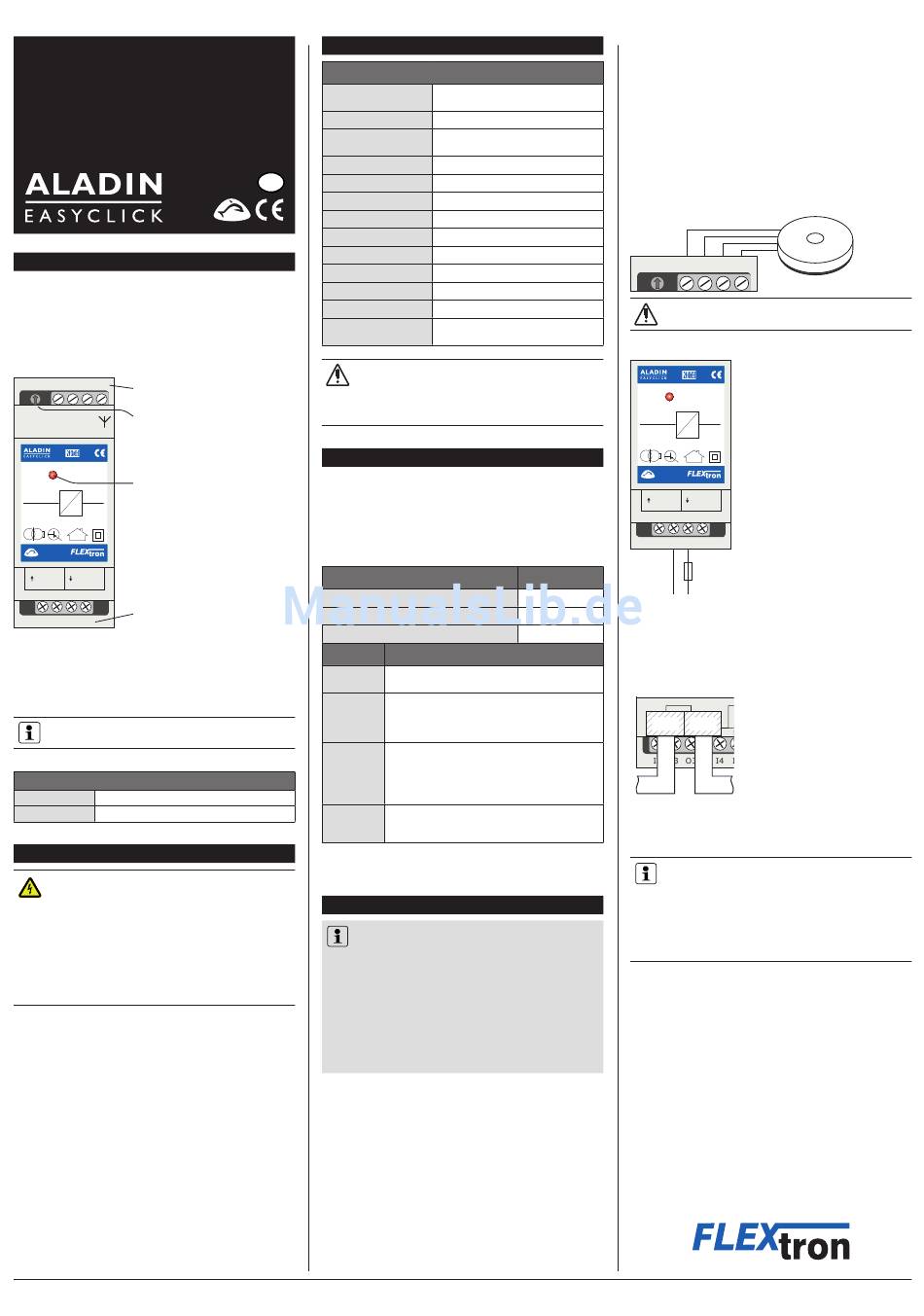

Flextron ALADIN Easyclick Installations & Bedieungsanleitung

ALADIN Easyclick
REG-Spannungsversorgung / SPV
REG / AMD Modular System / SPV
Art. Nr. 300698
E-Nr. 405 890 119
Installations & Bedieungsanleitung
AUFBAU & BESCHREIBUNG
VERWENDUNG
Die Spannungsversorgung gehört zu dem ALADIN Easyclick REG
Modular System. Sie ist für die Spannungsversorgung des Modular
Systems mit 24V/1,5A konzipiert.
An den Antennenanschluss wird das externe Easyclick Antennen-
modul angeschlossen. Es dient zum Empfang von Enocean-Funk-
telegrammen innerhalb des Modular Systems.
– + 24V A B 0V Anschluss Antennenmodul
Einstellung der
Spannungsversorgung
21-26V DC (Standard = 24V DC)
REG/AMD Modular System
SPV
Status
405 890 119 Status LED
~
220-240 V AC 24 V DC
50-60 Hz 1,5 A
–
S
Bus In Bus Out
Betriebsspannung
220-240V ~ / 50-60Hz
N N L L
• Modularbuchsen und Modularsteckverbinder zur Datenverbin
dung und Spannungsversorgung weiterer Module.
• Sicherer Empfang von Enocean-Funktelegrammen über externes
ALADIN Easyclick Antennenmodul
• Max. 128 Module je Anlage (inkl. Antennenmodul)
Hinweis: Vor Inbetriebnahme sorgfältig die Bedienungs-
anleitung durchlesen!
LED ANZEIGE
Status LED
Aus Keine Betriebsspannung
Grün Modul bereit (Betriebsmodus)
SICHERHEIT
VORSICHT! Gefahr eines Stromschlages!
Im Inneren des Gehäuses befinden sich spannungs-
führende Teile. Eine Berührung kann eine Körper-
verletzung zur Folge haben! Alle Arbeiten am Versor-
gungsnetz und Gerät dürfen nur von autorisierten
Elektrofachkräften durchgeführt werden.
• Gerät spannungsfrei schalten.
• Gerät gegen Wiedereinschalten sichern.
• Gerät auf Spannungsfreiheit überprüfen.
• Vor dem Einschalten Gehäuse fest verschliessen.
Das Gerät ist nur für die bestimmungsgemässe Verwendung vorge-
sehen. Ein eigenmächtiger Umbau oder eine Veränderung ist ver-
boten! Es darf nicht in Verbindung mit anderen Geräten verwendet
werden, durch deren Betrieb Gefahren für Menschen, Tiere oder
Sachwerte entstehen können.
Folgende Punkte sind zu berücksichtigen:
• Die geltenden Gesetze, Normen und Vorschriften.
• Der Stand der Technik zum Zeitpunkt der Installation.
• Die Bedienungsanleitung des Gerätes.
• Eine Bedienungsanleitung kann nur allgemeine Bestim-
mungen anführen. Diese sind im Zusammenhang
mit einer spezifi schen Anlage zu sehen.
MAN_300698_03.pdf
Flextron AG
Usterstrasse 25, CH-8308 Illnau
TECHNISCHE DATEN
Allgemeine Daten
Betriebsspannung
220-240 V ~ ±10 % /50-60 Hz
(Klemme N, L)
Eigenverbrauch Standby = kleiner 0,5W
Spannungsversorgung Nominal 24V DC (SELV)
Modular System (einstellbar 21-26V DC)
Ausgangsstrom 1,5A
D
Absicherung Sicherungsautomat (max. 16A)
Sendefrequenz 868,3 MHz
Umgebungstemp. 0 bis +40 °C
Lagertemp. -20 bis +85°C
Schraubklemmen max. 2 x 1,5 mm²
Prüfvorschriften EN 61558
Kennzeichnung KEMA KEUR; CE
Schutzart IP20
Breite
Abmessungen
Höhe
Spannungsversorgung (SPV)
Der Bus-Ausgang (Modulbus OUT) für weitere Module
kann mit max. 1500mA belastet werden. Bei höherer Be-
lastung ist eine weitere Spannungsversorgung (405 890
119) einzusetzen.
REICHWEITE
Bei Funksignalen handelt es sich um elektromagnetische Wellen.
Die Feldstärke am Empfänger nimmt mit zunehmendem Abstand
des Senders ab. Die Funkreichweite ist daher begrenzt. Durch
unterschiedliche Materialien oder Störquellen in der Ausbreitungs-
richtung der Funksignale wird die Funkreichweite weiter verringert.
Durch den Einsatz von ALADIN Easyclick Repeatern (Funkverstär-
kern) kann die Funkreichweite erhöht werden.
Material
Holz, Gips, unbeschichtetes Glas
Mauerwerk, Holz-/ Gipswände
Stahlbeton
Reichweite
Bei guten Bedingungen
> 30 m
(grosser, freier Raum ohne Hindernisse).
Durch bis zu 5 Gipskarton-/Trockenbauwände oder
2 Ziegel-/Gasbetonwände (Mobiliar und Personen
> 20 m
im Raum): Für Sender und Empfänger mit guter
Antennenposition /-ausführung.
Durch bis zu 5 Gipskarton-/Trockenbauwände
oder 2 Ziegel-/Gasbetonwände (Mobiliar und Per-
> 10 m sonen im Raum): Für in Wand oder Raumecke ver-
baute Empfänger, Empfänger mit interner Antenne
oder enger Flur.
Durch 1-2
Abhängig von Armierung der Decke/Wand und An-
Decken/
tennenausführung des Empfängers.
Wände
INSTALLATION & INBETRIEBNAHME
Wichtige Installationshinweise !
Die Installation und Inbetriebnahme darf nur von autorisierten
Elek trofachkräften durchgeführt werden. Bei der Installation an
das Versorgungsnetz (220-240V ~ /50-60 Hz) ist die elektrische
Anlage spannungsfrei zu schalten.
Es sind die geltenden Gesetze und Normen des Landes einzuhal-
ten, in dem das Gerät betrieben wird.
Damit der volle Funktionsumfang gewährleistet ist, muss die
Betriebsspannung (220-240 V ~ ) und das Antennenmodul ange-
schlossen sein!
Tel: +41 (0)52 347 29 50
Fax +41 (0)52 347 29 51
INBETRIEBNAHME
• Installation der Spannungsversorgung vornehmen.
• Antennenmodul installieren und anschliessen.
• Elektrische Anlage einschalten.
MONTAGE
Das Modul ist für die Montage auf eine 35mm Hutschiene nach EN
50022 im Verteilungs-Ein/Aufbaugehäuse mit geschraubter Abde-
ckung konzipiert. Die Geräte können direkt nebeneinander einge-
baut werden.
ANSCHLUSS ANTENNENMODUL 204 900 109
Um den vollen Funktionsumfang des ALADIN Easyclick Modular-
systems zu gewährleisten, muss das externe ALADIN Easyclick
Antennenmodul angeschlossen sein! Es dient zum Empfang von
Enocean-Funktelegrammen.
= 38 mm (2TE)
= 55 mm
INSTALLATION
Reduzierung
0 - 10%
5 - 35%
• Spannungsversorgung an geeigneter Stelle montieren.
10 - 90%
• Installation des Geräts nach Anschlussbild vornehmen.
• Versorgungsleitung an Klemme N, L mit Sicherungs-
Bedingungen
MODULBUS MODULAR SYSTEM
tung wird in eine separate Verteilung verlegt und mit der IN-Buchse
oder Modulbusklemme verbunden.
– Die Busleitung nicht parallel zu Verbraucher- u. Netz-
– Die maximale Leitungslänge (1000 m) beachten!
– Vor Anschluss oder Trennung der Busleitung
– + 24V A B 0V
Achtung: Das externe Antennenmodul muss ausserhalb
der Verteilung angebracht werden!
REG/AMD Modular System
SPV
Status
405 890 119
~
220-240 V AC 24 V DC
50-60 Hz 1,5 A
–
S
Bus In Bus Out
N N L L
230 V ~ 50-60 Hz
F
N L
automat (F = 16 A) absichern !
Die Datenverbindung zwischen der
Spannungsversorgung
Modulen wird mit der OUT-Buchse und
IN OUT
der Busleitung hergestellt. Mit der Ver-
bindung erfolgt auch die Spannungsver-
sorgung (24 V DC) der nachfolgenden
Module.
Die Spannungsversorgung kann als
Busverteiler genutzt werden. Die Buslei-
Hinweise zum Anschluss
leitungen verlegen!
Spannungsversorgung ausschalten.
und weiteren
D - Seite 1
