Novelan HLW 6E/3 Betriebsanleitung Seite 22

VorSichT.
Darauf achten, dass sich am Ventilatoren-
steuerungskabel die Verbindung zwischen
Kabel und Stecker nicht löst. nicht am Ste-
cker ziehen, sondern Ventilatorensteue-
rungskabel einschieben.

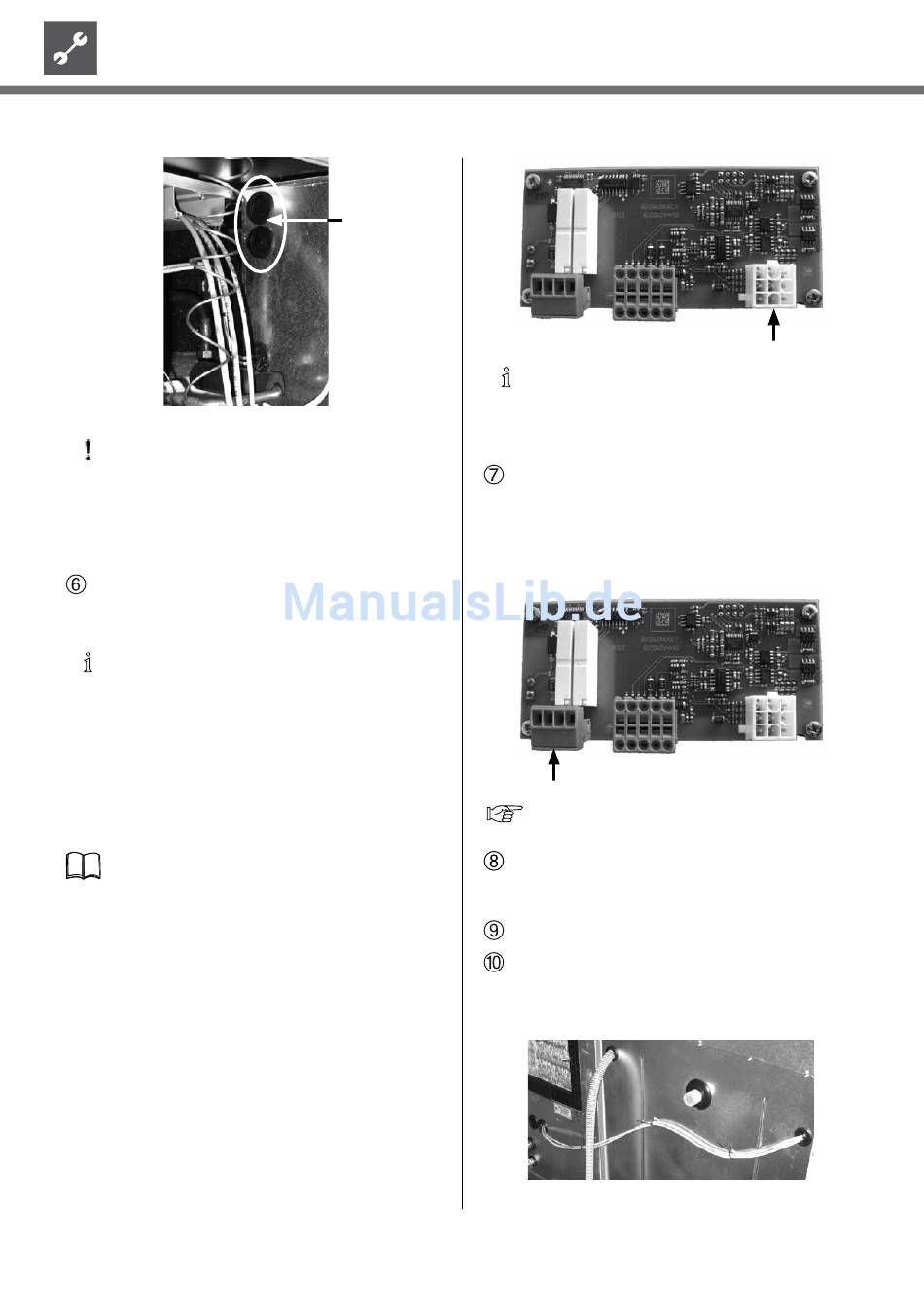

stecker des Ventilatorensteuerungskabels auf die
Lüftungsplatine aufstecken...
hinWeiS.
Bei einer Luft/Wasser compact Wärmepum-
pe ist die Lüftungsplatine 2.0 auf der Sy-
stemplatine des heizungs- und Wärmepum-
penreglers bereits werksseitig montiert.
Bei einer Sole/Wasser compact Wärmepum-
pe müssen Sie die im Lieferumfang enthal-
tene Lüftungsplatine 2.0 bauseits montie-
ren.
folgen Sie bei der montage der Lüftungs-
platine 2.0 den anweisungen im abschnitt
„montage in der Betriebsanleitung „Lüf-
tungsplatine 2.0"
22
DE830306N/210330 – Originalbetriebsanleitung – Technische Änderungen vorbehalten.
hinWeiS.
Der Stecker des Ventilatorensteuerungska-
bels ist erst dann richtig befestigt, wenn er
eingerastet ist.
Das fremdstromanoden-Überwachungskabel und
das fühlerkabel für den Brauchwarmwasserspei-
cher des Lüftungs- und Brauchwarmwassermoduls
gemäss Klemmenplan des Lüftungs- und Brauch-
warmwassermoduls an der systemplatine des Hei-
zungs- und Wärmepumpenreglers anschliessen...
Klemmenplan Luftstation, Seite 42
Das spannungsversorgungskabel am 230V-Klem-
menblock gemäss Klemmenplan Luftstation an-
schliessen...
Elektrischen schaltkasten verschliessen ...
an den Geräterückseiten der Wärmepumpe und
des Lüftungs- und Brauchwarmwassermoduls die
Kabel durch die im Lieferumfang enthaltenen Ka-
belbinder befestigen.
