Inhaltszusammenfassung für FireWare V.5

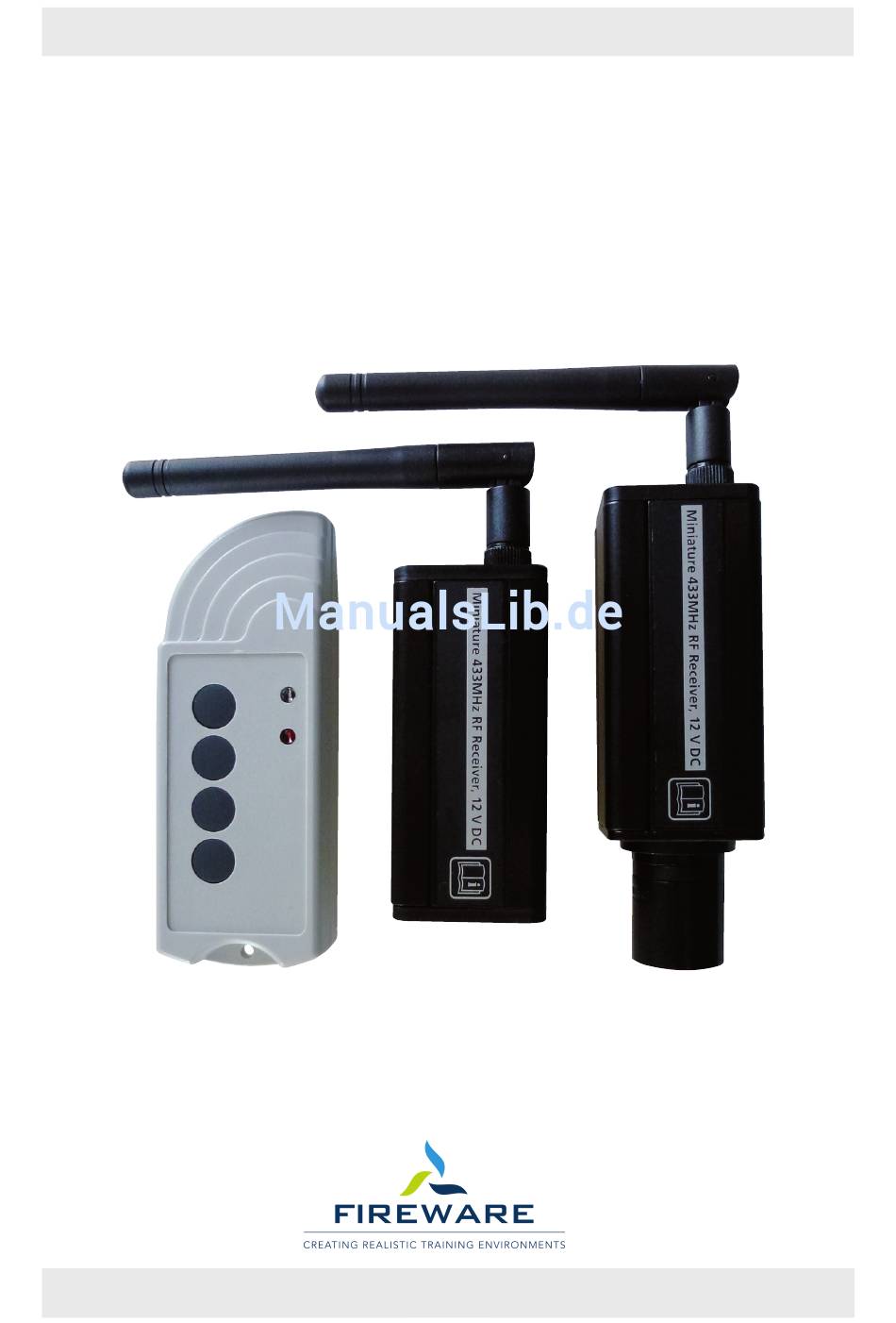

- Seite 1 Bedienungsanleitung Funkfernbedienung...
-
Seite 2: Lieferumfang
Lieferumfang – 1 Funkempfänger mit Mini-Stereoklinkenbuchse 3,5 mm/12 V oder mit 3-Pol-XLR-Stecker – 1 Stereoklinkenkabel (bei Ausführung mit Stereoklinkenbuchse) – 1 Funk-Sender Bitte überprüfen Sie, ob die Ware vollständig geliefert wurde! Original-Bedienungsanleitung, Version 02/2016... -
Seite 3: Inhaltsverzeichnis
Inhalt 1. Einleitung 2. Der Sender 2.1 Bedienung 2.2 Batteriewechsel 3. Der Empfänger 3.1 Bedienung 4. Einrichten der Funkfernbedienung 4.1 Verlinken eines neuen Senders mit Empfänger 4.2 Aktivieren der Tasten am Sender 4.3 Löschen der Verlinkung von Sender und Empfänger 4.4 Wechseln der Frequenz 4.5 Pin-Belegung der Stecker 5. -
Seite 4: Einleitung
1. Einleitung Das UHF-Funksystem besteht aus einem Handsender und einem oder mehreren Empfängern. Die Arbeitsfrequenzen des Systems sind 433.62 MHz (Freq. 1) oder 434.22 MHz (Freq. 2). Die Arbeitsfrequenz wird durch Stecken eines Jumpers an entsprechender Stelle festgelegt. Bei Lieferung ist Freq. 1 als Arbeitsfrequenz gewählt. Das anzusteuernde Gerät reagiert, solange die Taste am Sender gedrückt gehalten wird. -
Seite 5: Der Sender
2. Der Sender Sender Vorderansicht Sender Rückansicht Kreuzschlitz- blaue LED Taste 1 schrauben rote LED Taste 2 Taste 3 Taste 4 2.1 Bedienung Der Handsender wird in „gebrauchsfertigem“ Zustand mit eingelegter Batterie aus- geliefert und ist bereits am Empfänger angemeldet. Zum Senden betätigen Sie eine der vier Tasten (1, 2, 3 oder 4). -
Seite 6: Batteriewechsel
2. Der Sender Folgende Signale sind am Sender erkennbar: - Korrektes Funksignal: Bestätigung durch Blinken der blauen und roten LED. - Nebelvorgang ausgelöst: Beide LEDs blinken (Bestätigung, dass korrektes Funksignal eingeht). Nach 4-5mali- gem Blinken erlischt die rote LED, die blaue LED blinkt weiter bis die Taste losgelassen wird. -
Seite 7: Der Empfänger
3. Der Empfänger 3.1 Bedienung Der Empfänger ist wahlweise (je nach anzusteuerndem Gerät) mit einer Mini-Ste- reoklinkenbuchse 3,5 mm [1] oder einem 3-Pol-XLR-Stecker [1] und einer Antenne [2] ausgestattet. Stecken Sie den Stecker [1] in die entsprechende Buchse des anzusteuernden Gerätes bzw. -
Seite 8: Einrichten Der Funkfernbedienung
4. Einrichten der Funkfernbedienung 4.1 Verlinken eines neuen Senders mit dem Empfänger Der Sender ist bei Lieferung bereits mit dem Empfänger verlinkt. Soll der Empfänger auf einen weiteren Sender reagieren, muß dieser mit dem Empfänger verlinkt wer- den. a) Öffnen Sie den Empfänger durch Lösen der beiden Kreuzschlitzschrauben auf der Antennenseite und ziehen Sie die Platine heraus. -
Seite 9: Aktivieren Der Tasten Am Sender
4. Einrichten der Funkfernbedienung 4.2 Aktivieren der Tasten am Sender Das mit dem Empfänger verbundene Gerät wird ausgelöst, indem die aktivierte Taste am Sender gedrückt gehalten wird. Wird die Taste losgelassen, hört das Gerät auf zu nebeln. Die Sendertasten werden mithilfe der Jumper [3] im Empfänger aktiviert. Bei Lieferung ist der Jumper auf Position „Button 1“... -
Seite 10: Löschen Der Verlinkung Von Sender Und Empfänger
4. Einrichten der Funkfernbedienung Empfänger vor wie oben beschrieben und aktivieren jeweils eine andere Taste als Auslösetaste. Nach dem Aktivieren oder Deaktivieren der Tasten muß der Sender nicht neu mit dem Empfänger verlinkt werden. [1] schwarzer Taster [2] gelbe LED [1] schwarzer Taster [2] gelbe LED [3] roter Jumper... - Seite 11 4. Einrichten der Funkfernbedienung Bitte beachten: Es gibt zwei Platinenversionen für die Funkfernbedienung V5 (siehe Abb. 5 und 6). Der Löschvorgang unterscheidet sich bei den Versionen wie nachfolgend beschrieben. [1] schwarzer Taster [2] gelbe LED [1] schwarzer Taster [2] gelbe LED Mikroprozessor Mikroprozessor rechteckig...
-
Seite 12: Wechseln Der Frequenz
4. Einrichten der Funkfernbedienung 4.4 Wechseln der Frequenz Der Sender ist mit zwei Arbeitsfrequenzen ausgestattet, zwischen denen jederzeit gewechselt werden kann. Falls die voreingestellte Arbeitsfrequenz (433.62 MHz) überla- stet sein sollte, kann auf die zweite Arbeitsfrequenz (434.22 MHz) gewechselt werden. Um die zweite Arbeitsfrequenz nutzen zu können, müssen sowohl am Sender als auch am Empfänger Änderungen vorgenommen werden: a) Öffnen Sie den Sender durch Entfernen... -
Seite 13: Systemreichweite
5. Systemreichweite Die Funkfernbedienung ist für große Reichweiten von gut hundert Metern unter optimalen Bedingungen ausgelegt. Auch Wände, selbst Stahlbetonkonstruktionen, werden vom Handsender durchdrungen. Die maximale Reichweite wird allerdings nur bei Sichtkontakt zum Empfänger und ohne Hochfrequenzstörungen erreicht. Mögliche Ursachen für verminderte Reichweite: •... -
Seite 14: Technische Daten
Abmessungen mit aufgestellter Antenne (L x B x H) Mini-Stereoklinkenstecker 10,0 x 3,1 x 9,5 cm XLR-Stecker 12,5 x 3,1 x 9,5 cm Hergestellt für: FireWare bv | De Stek 5 | 1771 SP Wieringerwerf | Niederlande | Tel.: +31 (0)88 252 60 00 | info@FireWare.nl | www.fireware.nl... -
Seite 15: Garantiebestimmungen
7. Garantiebestimmungen Für die von Ihnen erworbene Funkfernbedienung leistet Look Solutions Garantie gemäß nach- folgenden Bedingungen: 1. Wir beheben unentgeltlich nach Maßgabe der folgenden Bedingungen (Nr. 2 bis 6) Schäden oder Mängel am Gerät, die nachweislich auf Werksfehlern beruhen, wenn sie uns unverzüglich nach Feststellung und innerhalb 24 Monaten nach Lieferung an den End abneh mer gemeldet werden. - Seite 16 ,� FIREWARE CREATING REALISTIC TRAINING ENVIRONMENTS...
