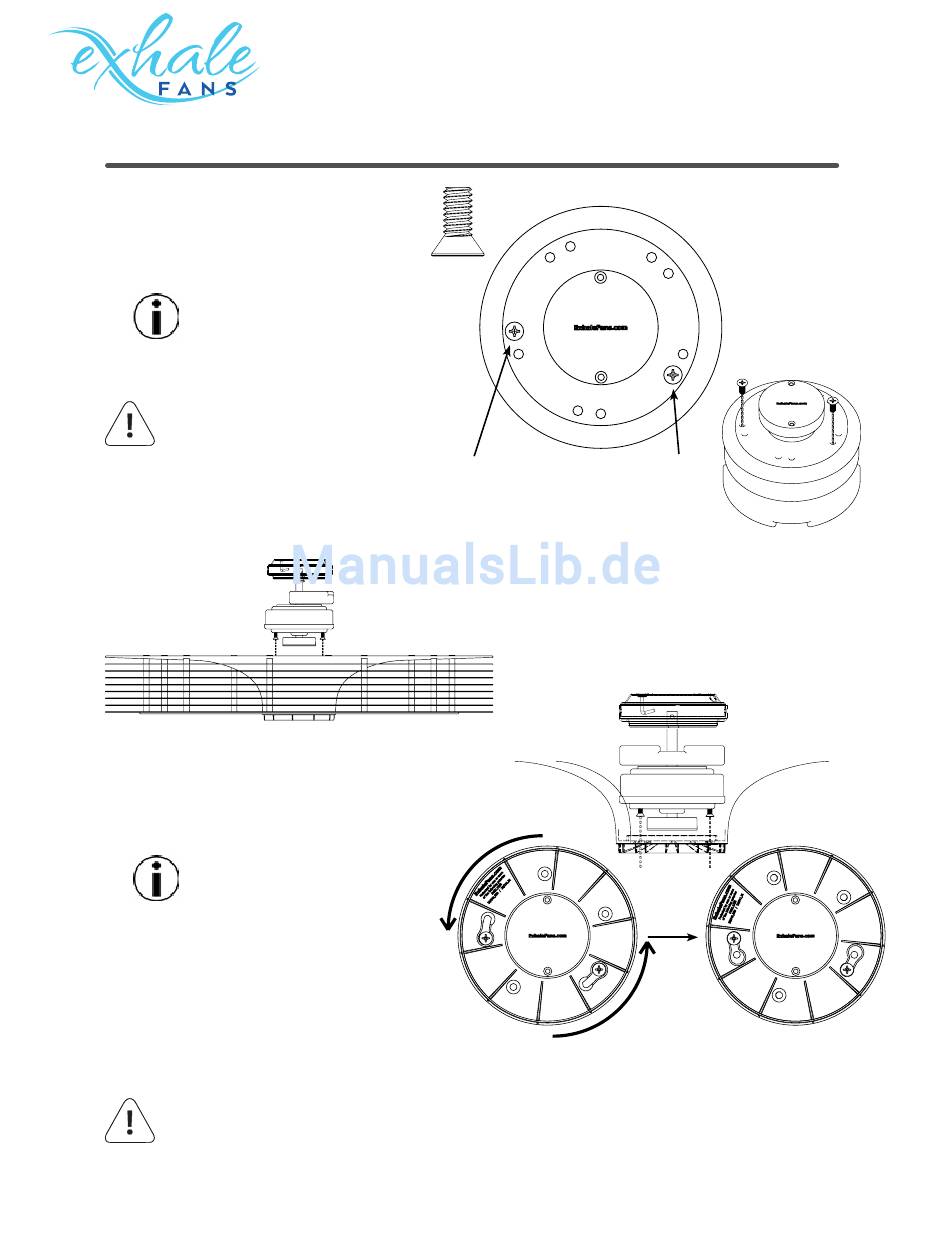

7. Schritt
Den Scheibenblock aufhängen
a. Drehen Sie nur (2) der 1/4-20
Senkkopfschrauben für die
Motorhalterung (mit dem Produkt
geliefert) wie in Abbildung 7 gezeigt
mit 2 kompletten Umdrehungen ein.
Anmerkung: In einem
späteren Schritt werden sie
ganz angezogen.
AVERTISSEMENT : Si vous
n'installez pas les vis en leur
faisant effectuer (2) tours
complets, elles risquent de ressortir et
de provoquer la chute du bloc de
disques plats avant que vous n'ayez
installé le reste des vis.
Abbildung 8.
c. Drehen Sie den Scheibenblock im
Gegenuhrzeigersinn, um die
Schrauben wie in Abbildung 9 gezeigt
in den Spannlöchern des
Scheibenblocks zu blockieren
Anmerkung: Der
Scheibenblock muss frei an
den (2) Montageschrauben
hängen.
d. Drehen Sie die (3) verbleibenden
Schrauben in den Scheibenblock
ein und ziehen Sie die (5) Schrauben
abwechselnd an, sodass ein
gleichförmiges Anziehmoment auf
alle Schrauben ausgeübt wird.
WARNUNG: Wenn Sie die Schrauben nicht mit (2) ganzen Umdrehungen
eindrehen, können sie herausschauen, und der Scheibenblock kann
herunterfallen, bevor Sie die restlichen Schrauben eingeschraubt haben.
Protected by one or more of the following US patents: (D652.133S, 29/341,859, 29/391,310, 13/662,910)
Modell: EF34
Installez (2) vis pour support
moteur en leur faisant effectuer 2
tours complets aux emplacements
indiqués par les flèches.
Figure 9.
© Exhale Fans, LLC 2014. All rights reserved
b. Installieren Sie den Scheibenblock
am Motor, indem Sie die (2) zuvor
eingedrehten Schrauben wie
in Abbildung 9 gezeigt auf die
„Spannlöcher" im Scheibenblock
ausrichten.
p.8
Abbildung 7.
