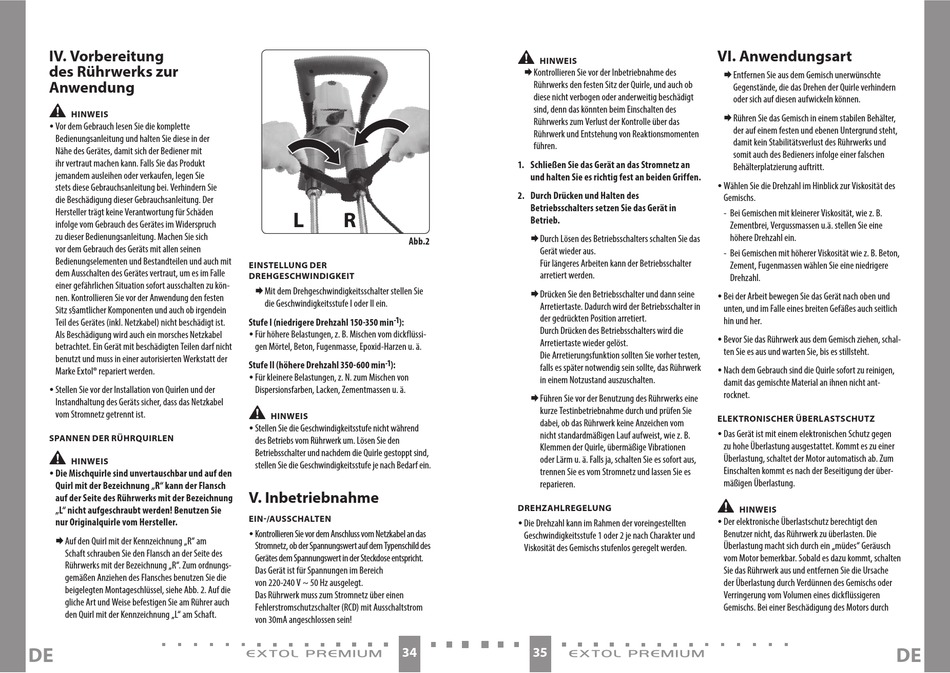

Extrol 8890610 Bedienungsanleitung Seite 18

IV. Vorbereitung
des Rührwerks zur
Anwendung
•
HINWEIS
y Vor dem Gebrauch lesen Sie die komplette
Bedienungsanleitung und halten Sie diese in der
Nähe des Gerätes, damit sich der Bediener mit
ihr vertraut machen kann. Falls Sie das Produkt
jemandem ausleihen oder verkaufen, legen Sie
stets diese Gebrauchsanleitung bei. Verhindern Sie
die Beschädigung dieser Gebrauchsanleitung. Der
Hersteller trägt keine Verantwortung für Schäden
infolge vom Gebrauch des Gerätes im Widerspruch
zu dieser Bedienungsanleitung. Machen Sie sich
vor dem Gebrauch des Geräts mit allen seinen
Bedienungselementen und Bestandteilen und auch mit
dem Ausschalten des Gerätes vertraut, um es im Falle
einer gefährlichen Situation sofort ausschalten zu kön-
nen. Kontrollieren Sie vor der Anwendung den festen
Sitz s§amtlicher Komponenten und auch ob irgendein
Teil des Gerätes (inkl. Netzkabel) nicht beschädigt ist.
Als Beschädigung wird auch ein morsches Netzkabel
betrachtet. Ein Gerät mit beschädigten Teilen darf nicht
benutzt und muss in einer autorisierten Werkstatt der
Marke Extol® repariert werden.
y Stellen Sie vor der Installation von Quirlen und der
Instandhaltung des Geräts sicher, dass das Netzkabel
vom Stromnetz getrennt ist.
SPANNEN DER RÜHRQUIRLEN
•
HINWEIS
y Die Mischquirle sind unvertauschbar und auf den
Quirl mit der Bezeichnung „R" kann der Flansch
auf der Seite des Rührwerks mit der Bezeichnung
„L" nicht aufgeschraubt werden! Benutzen Sie
nur Originalquirle vom Hersteller.
 A uf den Quirl mit der Kennzeichnung „R" am
Schaft schrauben Sie den Flansch an der Seite des
Rührwerks mit der Bezeichnung „R". Zum ordnungs-
gemäßen Anziehen des Flansches benutzen Sie die
beigelegten Montageschlüssel, siehe Abb. 2. Auf die
gliche Art und Weise befestigen Sie am Rührer auch
den Quirl mit der Kennzeichnung „L" am Schaft.
DE
L R
Abb.2
EINSTELLUNG DER
DREHGESCHWINDIGKEIT
 M it dem Drehgeschwindigkeitsschalter stellen Sie
die Geschwindigkeitsstufe I oder II ein.
-1
Stufe I (niedrigere Drehzahl 150-350 min ):
y Für höhere Belastungen, z. B. Mischen vom dickflüssi-
gen Mörtel, Beton, Fugenmasse, Epoxid-Harzen u. ä.
-1
Stufe II (höhere Drehzahl 350-600 min ):
y Für kleinere Belastungen, z. N. zum Mischen von
Dispersionsfarben, Lacken, Zementmassen u. ä.
•
HINWEIS
y Stellen Sie die Geschwindigkeitsstufe nicht während
des Betriebs vom Rührwerk um. Lösen Sie den
Betriebsschalter und nachdem die Quirle gestoppt sind,
stellen Sie die Geschwindigkeitsstufe je nach Bedarf ein.
V. Inbetriebnahme
EIN-/AUSSCHALTEN
y Kontrollieren Sie vor dem Anschluss vom Netzkabel an das
Stromnetz, ob der Spannungswert auf dem Typenschild des
Gerätes dem Spannungswert in der Steckdose entspricht.
Das Gerät ist für Spannungen im Bereich
von 220-240 V ~ 50 Hz ausgelegt.
Das Rührwerk muss zum Stromnetz über einen
Fehlerstromschutzschalter (RCD) mit Ausschaltstrom
von 30mA angeschlossen sein!
34
•
HINWEIS
 K ontrollieren Sie vor der Inbetriebnahme des
Rührwerks den festen Sitz der Quirle, und auch ob
diese nicht verbogen oder anderweitig beschädigt
sind, denn das könnten beim Einschalten des
Rührwerks zum Verlust der Kontrolle über das
Rührwerk und Entstehung von Reaktionsmomenten
führen.
1. Schließen Sie das Gerät an das Stromnetz an
und halten Sie es richtig fest an beiden Griffen.
2. Durch Drücken und Halten des
Betriebsschalters setzen Sie das Gerät in
Betrieb.
 D urch Lösen des Betriebsschalters schalten Sie das
Gerät wieder aus.
Für längeres Arbeiten kann der Betriebsschalter
arretiert werden.
 D rücken Sie den Betriebsschalter und dann seine
Arretiertaste. Dadurch wird der Betriebsschalter in
der gedrückten Position arretiert.
Durch Drücken des Betriebsschalters wird die
Arretiertaste wieder gelöst.
Die Arretierungsfunktion sollten Sie vorher testen,
falls es später notwendig sein sollte, das Rührwerk
in einem Notzustand auszuschalten.
 F ühren Sie vor der Benutzung des Rührwerks eine
kurze Testinbetriebnahme durch und prüfen Sie
dabei, ob das Rührwerk keine Anzeichen vom
nicht standardmäßigen Lauf aufweist, wie z. B.
Klemmen der Quirle, übermäßige Vibrationen
oder Lärm u. ä. Falls ja, schalten Sie es sofort aus,
trennen Sie es vom Stromnetz und lassen Sie es
reparieren.
DREHZAHLREGELUNG
y Die Drehzahl kann im Rahmen der voreingestellten
Geschwindigkeitsstufe 1 oder 2 je nach Charakter und
Viskosität des Gemischs stufenlos geregelt werden.
35
VI. Anwendungsart
 E ntfernen Sie aus dem Gemisch unerwünschte
Gegenstände, die das Drehen der Quirle verhindern
oder sich auf diesen aufwickeln können.
 R ühren Sie das Gemisch in einem stabilen Behälter,
der auf einem festen und ebenen Untergrund steht,
damit kein Stabilitätsverlust des Rührwerks und
somit auch des Bedieners infolge einer falschen
Behälterplatzierung auftritt.
y Wählen Sie die Drehzahl im Hinblick zur Viskosität des
Gemischs.
- Bei Gemischen mit kleinerer Viskosität, wie z. B.
Zementbrei, Vergussmassen u.ä. stellen Sie eine
höhere Drehzahl ein.
- Bei Gemischen mit höherer Viskosität wie z. B. Beton,
Zement, Fugenmassen wählen Sie eine niedrigere
Drehzahl.
y Bei der Arbeit bewegen Sie das Gerät nach oben und
unten, und im Falle eines breiten Gefäßes auch seitlich
hin und her.
y Bevor Sie das Rührwerk aus dem Gemisch ziehen, schal-
ten Sie es aus und warten Sie, bis es stillsteht.
y Nach dem Gebrauch sind die Quirle sofort zu reinigen,
damit das gemischte Material an ihnen nicht ant-
rocknet.
ELEKTRONISCHER ÜBERLASTSCHUTZ
y Das Gerät ist mit einem elektronischen Schutz gegen
zu hohe Überlastung ausgestattet. Kommt es zu einer
Überlastung, schaltet der Motor automatisch ab. Zum
Einschalten kommt es nach der Beseitigung der über-
mäßigen Überlastung.
•
HINWEIS
y Der elektronische Überlastschutz berechtigt den
Benutzer nicht, das Rührwerk zu überlasten. Die
Überlastung macht sich durch ein „müdes" Geräusch
vom Motor bemerkbar. Sobald es dazu kommt, schalten
Sie das Rührwerk aus und entfernen Sie die Ursache
der Überlastung durch Verdünnen des Gemischs oder
Verringerung vom Volumen eines dickflüssigeren
Gemischs. Bei einer Beschädigung des Motors durch
